2 Funzionamento e applicazione
Il cilindro stopper DFST è un cilindro a doppio effetto. Lo stelo esce con il meccaniĆ
smo a leva unidirezionale alimentando l’attacco
1. La leva unidirezionale frena
dolcemente il prodotto ad impatto con l’ammortizzatore incorporato. Lo stelo
rientra alimentando l’attacco
2.
Il cilindro stopper con ritorno a molla ( non vale per DFST−...−D/DL) può essere imĆ
piegato anche come cilindro a semplice effetto avvitando un silenziatore nell’atĆ
tacco di alimentazione
1 sul lato inferiore. Questa trasformazione è opportuna se
le velocità di uscita minime sono sufficienti e lo stelo deve uscire in caso di caduta
di pressione.
Il cilindro DFST−...− L con dispositivo di bloccaggio permette alla leva unidirezionale
di innestarsi nella posizione di fine corsa.
Il cilindro stopper DFST viene impiegato in
funzione di battuta fissa rientrabile per ragĆ
giungere posizioni di arresto definite per il
prodotto in movimento (ad es. negli impianti
di montaggio o di ordinamento).
Nelle zone tampone il DFST singolarizza il
prodotto in attesa.
3 Trasporto e stoccaggio
S Tenere presente il peso del cilindro DFST.
Può raggiungere anche 7 kg.
S Adottare misure appropriate allo scopo
di garantire le seguenti condizioni di
stoccaggio:
ć tempi di giacenza brevi e
ć luoghi freschi, asciutti, ombreggiati e
non soggetti ad agenti corrosivi.

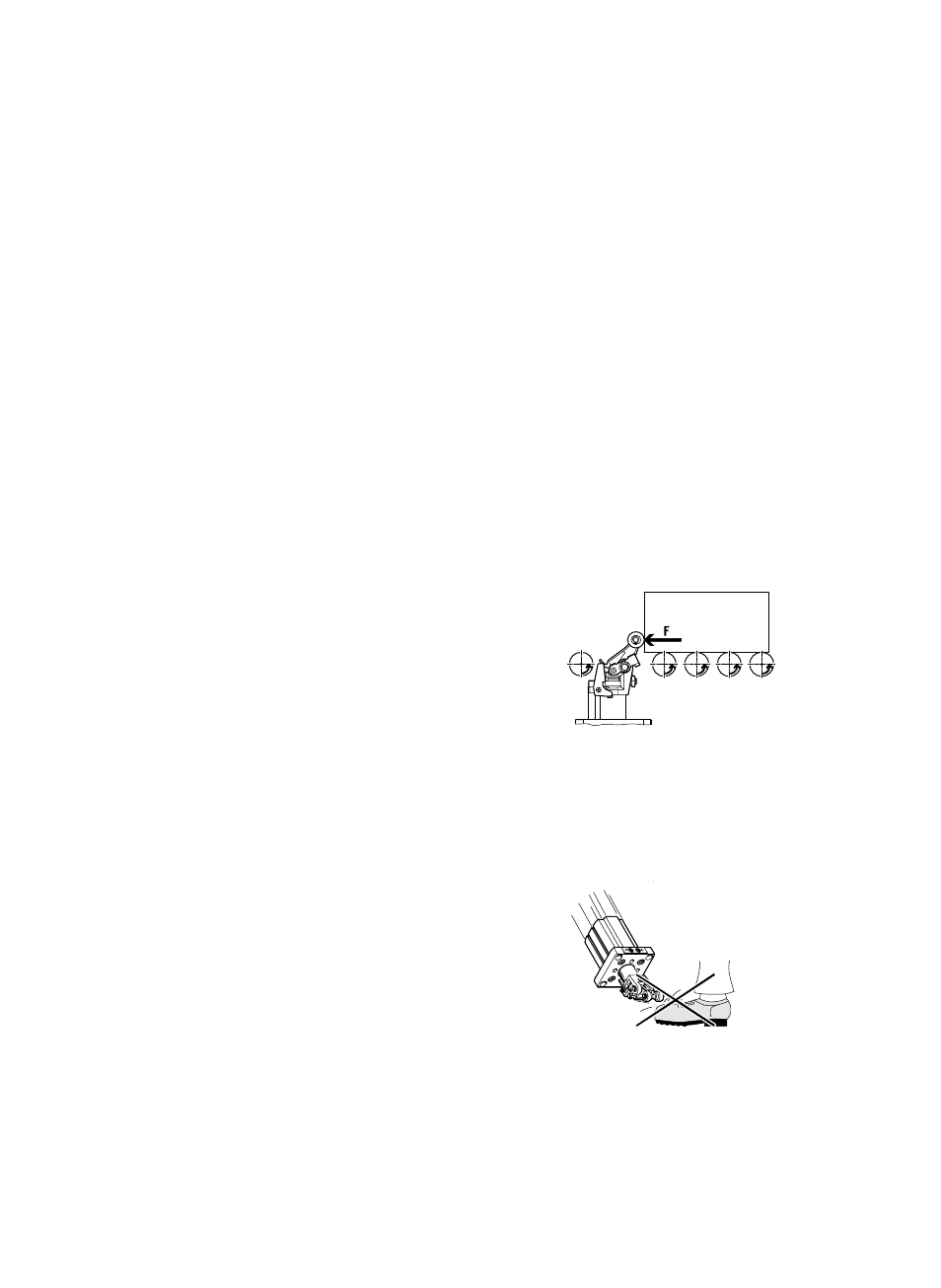

Fig. 2
Fig. 3
