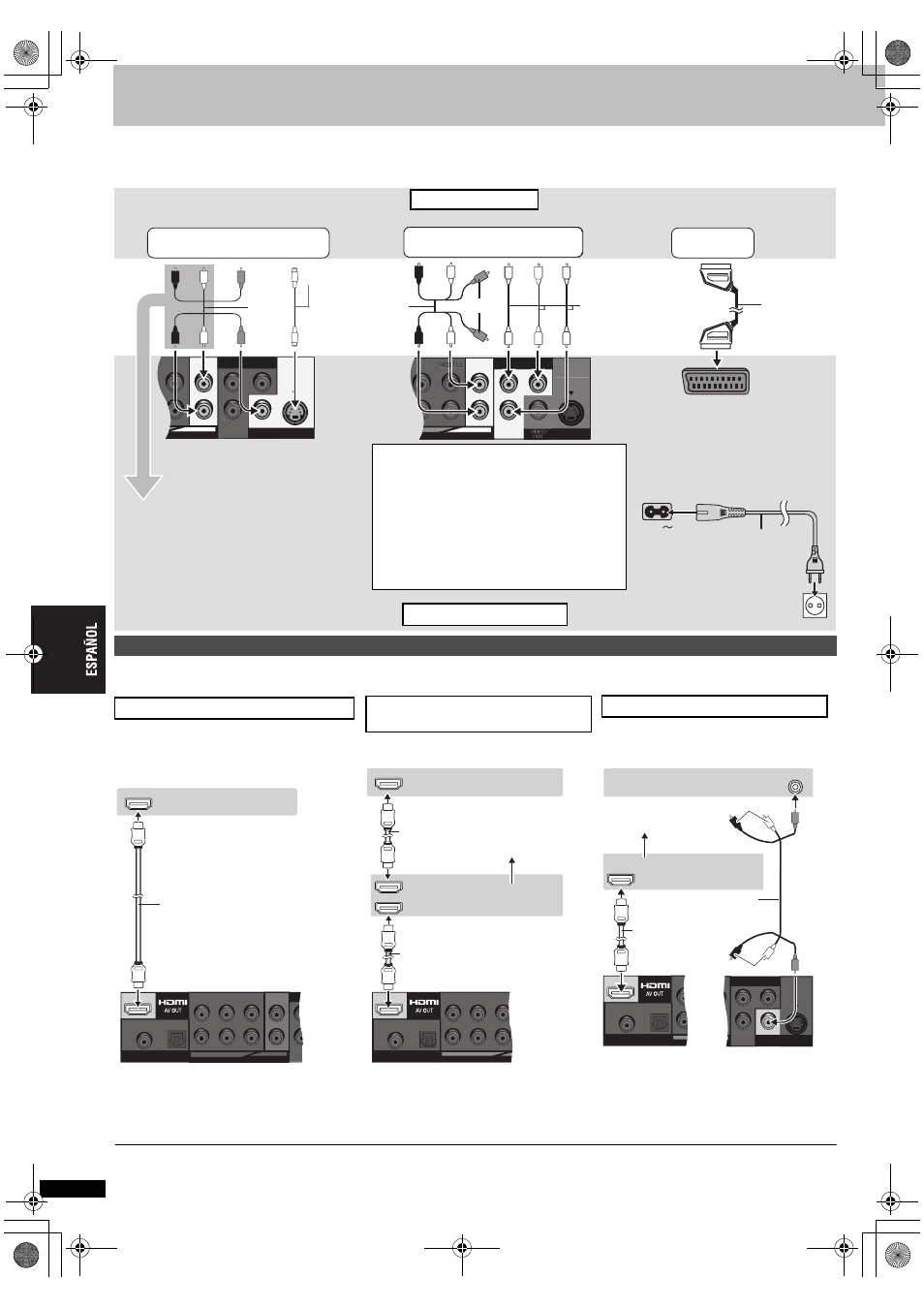

PASO 1 Conexión
≥No coloque el aparato sobre amplificadores o equipos que puedan calentarse. El calor puede dañar el aparato.
≥No haga la conexión a través de una grabadora de vídeo. Debido a la protección contra el copiado, la imagen puede que no se visualice correctamente.
≥Apague todos los equipos antes de la conexión y lea las instrucciones de funcionamiento adecuadas.
≥Haga la conexión a los terminales del mismo color.
Si se efectúa la conexión con un televisor de alta definición compatible con HDMI, las grabaciones de vídeo se pueden convertir a vídeo de alta
definición y reproducirse en este formato (720p, 1080i, 1080p). También puede disfrutar de sonido ambiental multicanal si conecta un amplificador con
terminales de salida multicanal compatible con HDMI.
COMPONENT VIDEO OUT
(PROGRESSIVE/INTERLACE)
AUDIO OUT
5.1ch 2ch
L L P B Y
P R R R
SURROUND
ER FRONT R/R
S VIDEO
OUT
COMPONENT VIDEO OUT
AUDIO OUT
2ch
L P B Y
P R R
P B Y
P R
COMPONENT VIDEO OUT OUND FRONT L/L
FRONT R/R
VIDEO
OUT
S VIDEO
OUT
or AUDIO IN
R L
AUDIO IN
R L
VIDEO
IN
S VIDEO
IN
SCART (AV) IN
COMPONENT
VIDEO IN
AUDIO IN
R L
COMPONENT
VIDEO IN
COMPONENT VIDEO OUT
AUDIO OUT
5.1ch 2ch
L L P B Y
P R R R
SURROUND FRONT L/L
ER FRONT R/R
S VIDEO
OUT
Please connect
directly toTV.
S VIDEO S VIDEO S VIDEO
OUT
Please connect
directly toTV.
Please connect
directly toTV.
Cable de
S-vídeo
§
Cable de 21
contactos
SCART
≥Si el televisor es compatible con S-
vídeo, seleccione “S-Vídeo/YPbPr” o, si
es compatible con RGB, seleccione
“RGB/No salida” para los terminales
AV en PREPARACIÓN RÁPIDA (
➜ 5).
Cables de
vídeo
§ Cuando use esta conexión, el cable de
audio (con clavijas roja y blanca)
también debe estar conectado.
No usado
CON VIDEO IN o S VIDEO IN CON SCART (AV) IN CON COMPONENT VIDEO IN
Cable de
audio/
vídeo
(incluido) Cable de
audio/
vídeo
(incluido)
Puede conectar el cable de audio a los
terminales de entrada de audio de 2
canales de un amplificador analógico
o componente del sistema para
disfrutar de sonido estéreo.
AC IN
Cable de alimentación de
CA (incluido)
A la fuente de alimentación de CA
TV
Para disfrutar de vídeos progresivos
Conecte un televisor compatible con salida progresiva.
1 Seleccione “Vídeo/YPbPr” para los terminales de los
componentes en PREPARACIÓN RÁPIDA ( ➜ 5).
2 Ajuste “Modo de vídeo” en “Desc” ( ➜ 17, Menú
“HDMI”).
3 Ajuste “Modo salida vídeo” en “480p” o “576p”, y
siga las instrucciones en la pantalla de menú
(
➜ 12, Menú Imagen).
Los televisores Panasonic con terminales de
entrada de 625 (576)/50i · 50p, 525 (480)/60i · 60p
son compatibles con la imagen progresiva.
Parte posterior
o
∫ Conecte el cable de
alimentación de CA en
último lugar
Audio y vídeo de mayor calidad (conexión HDMI) ( ➜ 18, Glosario)
COAXIAL
COMP
AUDIO OUT
5.1ch 2ch DIGITAL AUDIO OUT
(PCM/BITSTREAM)
L L P B
P R R R
OPTICAL
CENTER SURROUND FRONT L/L
SUBWOOFER FRONT R/R
HDMI IN
HDMI IN
HDMI OUT
COAXIAL
AUDIO OUT
5.1ch DIGITAL AUDIO OUT
(PCM/BITSTREAM)
L
R
OPTICAL
CENTER SURROUND FRONT L/L
SUBWOOFER FRONT R/R
HDMI IN
HDMI IN
VIDEO IN
HDMI
AV OUT
COAXIAL
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
OPTICAL
CENTER
SUBWOOF
COMPONENT VIDEO OUT
P B Y
P R
VIDEO
OUT
S VIDEO
OUT
Please connect
directly toTV.
§
Cable de audio/
vídeo (incluido)
No usado
TV
Parte posterior
≥Ajuste “Modo de vídeo” en “Con” y “Salida de
audio” en “Con” ( ➜ 17, Menú “HDMI”).
≥Con esta conexión puede usar VIERA Link
“HDAVI Control TM ”. Consulte los detalles en
la página 15.
TV TV
Cable HDMI
A los altavoces
multicanal
No usado
Cable HDMI
Cable
HDMI
Parte posterior
≥Ajuste “Modo de vídeo” en “Con” y “Salida de
audio” en “Con” ( ➜ 17, Menú “HDMI”).
≥Con esta conexión puede usar VIERA Link
“HDAVI Control TM ”. Consulte los detalles en la
página 15.
Amplificador
Amplificador
Parte posterior
≥Ajuste “Modo de vídeo” en “Desc” y “Salida de
audio” en “Con” ( ➜ 17, Menú “HDMI”).
§ También puede utilizar los terminales de
S VIDEO y COMPONENT VIDEO.
Cable HDMI
Con un amplificador y televisor
compatibles con HDMI
Con un amplificador compatible con HDMI
Para disfrutar de vídeo digital de alta definición y
audio de alta calidad con un solo cable.
≥Puede disfrutar de sonido ambiental multicanal
si conecta un amplificador con otro terminal de
audios (
➜ 5).
Aunque su televisor no sea compatible con
HDMI, puede disfrutar de sonido ambiental
multicanal si conecta un amplificador
compatible con HDMI.
≥Para disfrutar de vídeo de alta definición, conecte el aparato a un televisor de alta definición compatible con HDMI y ajuste el “Modo salida vídeo”
( ➜ 12, Menú Imagen).
≥Si conecta equipos no compatibles con CPPM ( ➜ 18, Glosario), el audio de los discos DVD-Audio protegidos contra el copiado CPPM no se
reproducirá por el terminal HDMI AV OUT. Conecte el cable de audio (L, R) del cable de audio/vídeo a un terminal HDMI compatible con AUDIO IN.
§
A los altavoces
multicanal
Con un televisor compatible con HDMI
También puede disfrutar de sonido ambiental
multicanal junto con el vídeo digital de alta
definición.
64
