70 Italiano

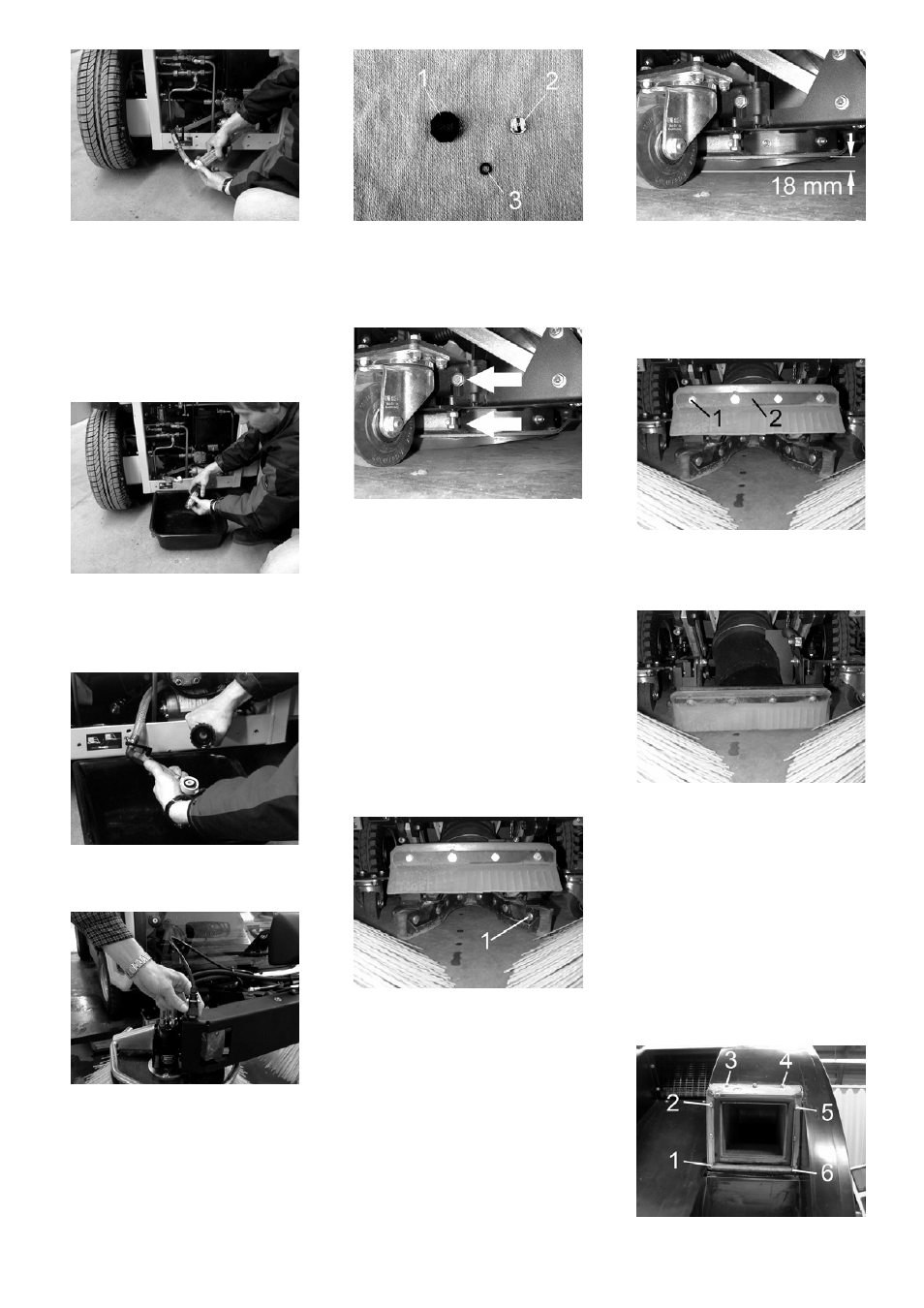

Î Allentare i dadi a risvolto.
Î Aprire la valvola di chiusura.
Nota
Accertarsi che l'acqua in uscita non causi
danni.
Î Svitare la copertura posteriore.
Î Chiudere la valvola di chiusura.
Î Allentare i dadi a risvolto.
Î Svitare l'alloggiamento del filtro dell'ac-
qua.
Î Pulire o sostituire il filtro dell'acqua.
Î Pulire l'alloggiamento del filtro dell'ac-
qua.
Î Controllare le guarnizioni in gomma.
Î Svitare il dado a risvolto.
Î Estrarre l'ugello di nebulizzazione.
Î Rimuovere l'anello di tenuta.
Î Pulire l'ugello di nebulizzazione.
1 Dado a risvolto
2 Ugello di nebulizzazione
3 Anello di tenuta
Î Scaricare la bocca di aspirazione.
Î Allentare le viti di fissaggio laterali dei
rulli di scorrimento.
Î Regolare i rulli di scorrimento con la vite
di registro in modo tale che le barre di
tenuta laterali tocchino anteriormente il
fondo e che nella parte posteriore pre-
sentino una distanza di 18 mm.
Î Serrare le viti di fissaggio dei rulli di
scorrimento.
Î Sollevare la bocca di aspirazione.
Avvertenza
Nel caso in cui i rulli di scorrimento non pos-
sano essere abbassati fino a toccare il fon-
do è necessario sostituirli.
Î Scaricare la bocca di aspirazione.
Î Sollevare la bocca di aspirazione rego-
lando i rulli di scorrimento.
Î Rimuovere le viti di fissaggio (1) della
barra di tenuta.
Î rimuovere la lamiera di stabilizzazione.
Î Inserire il nuovo listello di tenuta e avvi-
tarlo con la lamiera di stabilizzazione.
Avvertenza
La barra di tenuta deve poggiare per l'intera
lunghezza nell'alloggiamento superiore.
Î Regolazione della bocca di aspirazione.
– La barra di tenuta deve presentare nella
parte posteriore della bocca di aspira-
zione una distanza dal pavimento di
18 mm.
Regolare il listello di tenuta:
Î
Scaricare la bocca di aspirazione.
Î Allentare le viti di fissaggio (1) della bar-
ra di tenuta.
Î Regolare la barra di tenuta in modo tale
che tocchi il pavimento con il portello
dello sporco grossolano chiuso.
Î Fissare la barra di tenuta.
Sostituire il listello di tenuta:
Î
Rimuovere le viti di fissaggio (1) della
barra di tenuta.
Î Rimuovere la lamiera di stabilizzazione
(2).
Î Inserire il nuovo listello di tenuta e avvi-
tarlo con la lamiera di stabilizzazione.
Î Regolare il listello di tenuta.
Î Sollevare il vano raccolta.
Pulire e sostituire il filtro dell'acqua
Pulire gli ugelli di nebulizzazione delle
spazzole laterali
Regolazione della bocca di aspirazione
Sostituire il listello di tenuta della bocca
di aspirazione
Regolare/sostituire la barra di tenuta del
portello dello sporco grossolano
Sostituire la guarnizione del vano rac-
colta
