Français

53

Î

Retirer les vis de fixation (1) de la ba-
guette d'étanchéité.

Î

Retirer la tôle de stabilisation (2).

Î

Mettre la nouvelle barre d'étanchéité et
visser la tôle de stabilisation.

Î

Régler la barre d'étanchéité.

Î

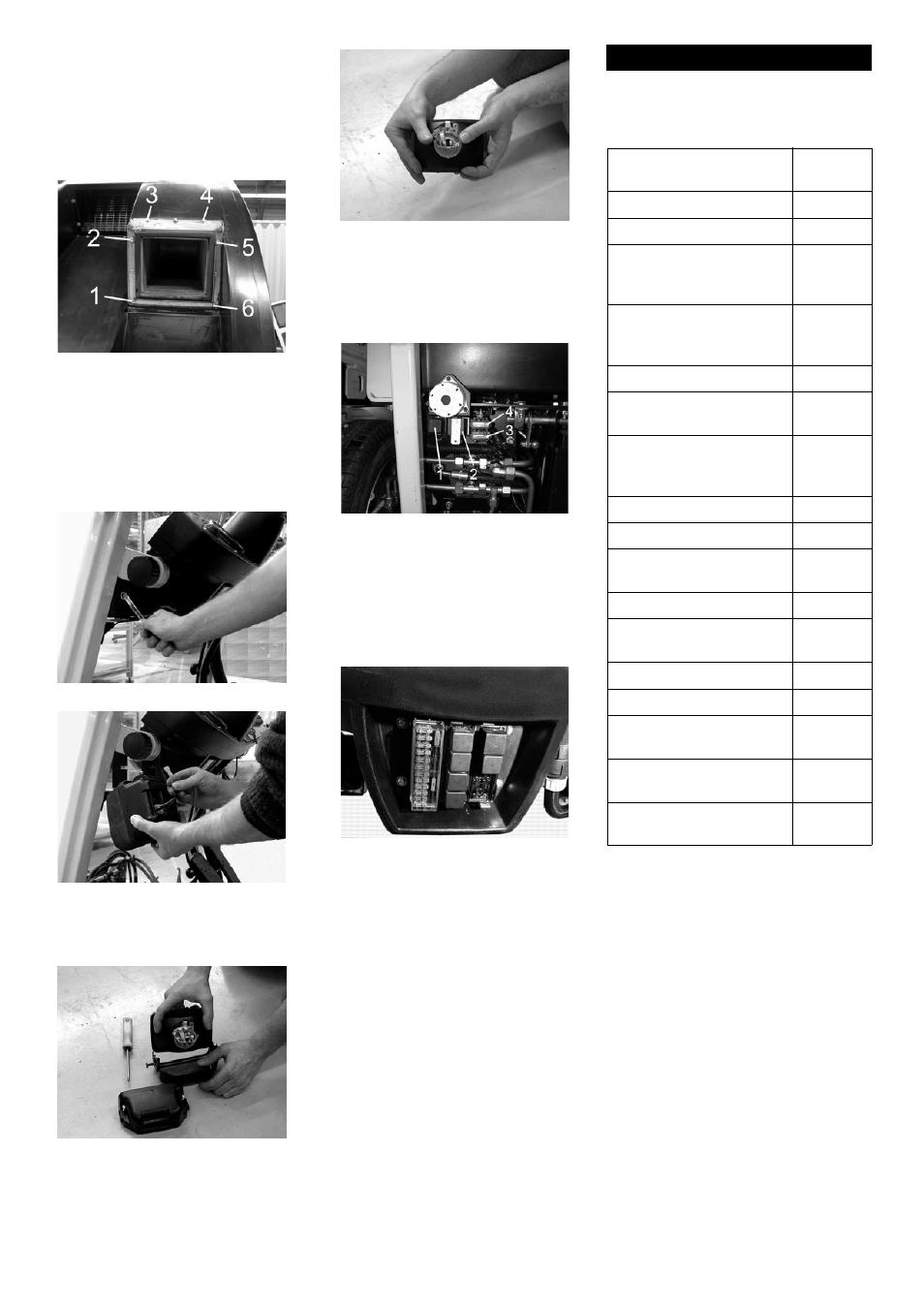

Relever le bac à poussières.

Î

Retirer les vis de fixation (1) à (6) de la
tôle de maintien.

Î

retirer la tôle de maintien et le joint.

Î

Nettoyer la surface d'étanchéité.

Î

Fixer le nouveau joint avec la tôle de
maintien.

Î

Dévisser le phare.

Î

Retirer le phare et débrancher le con-
necteur.

Remarque
Respecter les positions du connecteur.

Î

Démonter le phare.

Î

Désolidariser le logement du phare et
le maintenir ce faisant horizontal car
l'unité de lampe n'est pas fixée.

Î

Déverrouiller l'étrier de fermeture et en-
lever l'ampoule.

Î

Monter une ampoule neuve.

Î

Remonter en suivant les étapes dans
l'ordre inverse.

Fusibles/relais à l'arrière du véhicule
1 Relais du ventilateur électrique
2 Relais de préchauffage (uniquement

modèle Diesel)

3 Fusible pour le ventilateur électrique
4 Fusible pour la bobine d'allumage et le

préchauffage (uniquement modèle Die-
sel)

Boîte à fusibles sous le volant dans la plan-
che de bord
Î

Remplacer les fusibles défectueux.

Remarque
N'utiliser que des fusibles du même type.

Remarque
Les kits de montage pour des véhicules
neufs sont disponibles aussi dans l'usine.

Changer le joint du bac à poussière

Changer l'ampoule Phare

Remplacer les fusibles

Accessoires

Portes et ventilateur de dé-
sembuage

2.639-140

Chauffage

2.639-141

Gyrophare

2.639-142

Compteur d'heures de fonc-
tionnement ventilateur d'as-
piration

2.639-143

Catalyseur d'échappement
(uniquement modèle Die-
sel)

2.639-145

Eclairage

2.639-301

Levage manuel du bac à
poussières

2.639-500

Jeu de montage écoule-
ment d'eau bac à poussiè-
res

2.639-584

Siège confort

2.639-209

Tige de nettoyage

2.639-401

Expertise TÜV selon StVZO
§21 (code de la route)

2.639-494

Balais latéraux standard

6.906-085

Balais latéraux Profession-
nels

6.906-129

Balais latéraux durs

6.906-194

Balais latéraux mous

6.906-201

Peinture communale

sur de-
mande

Peinture individualisée

sur de-
mande

Raison sociale

sur de-
mande
