Руccкий 249

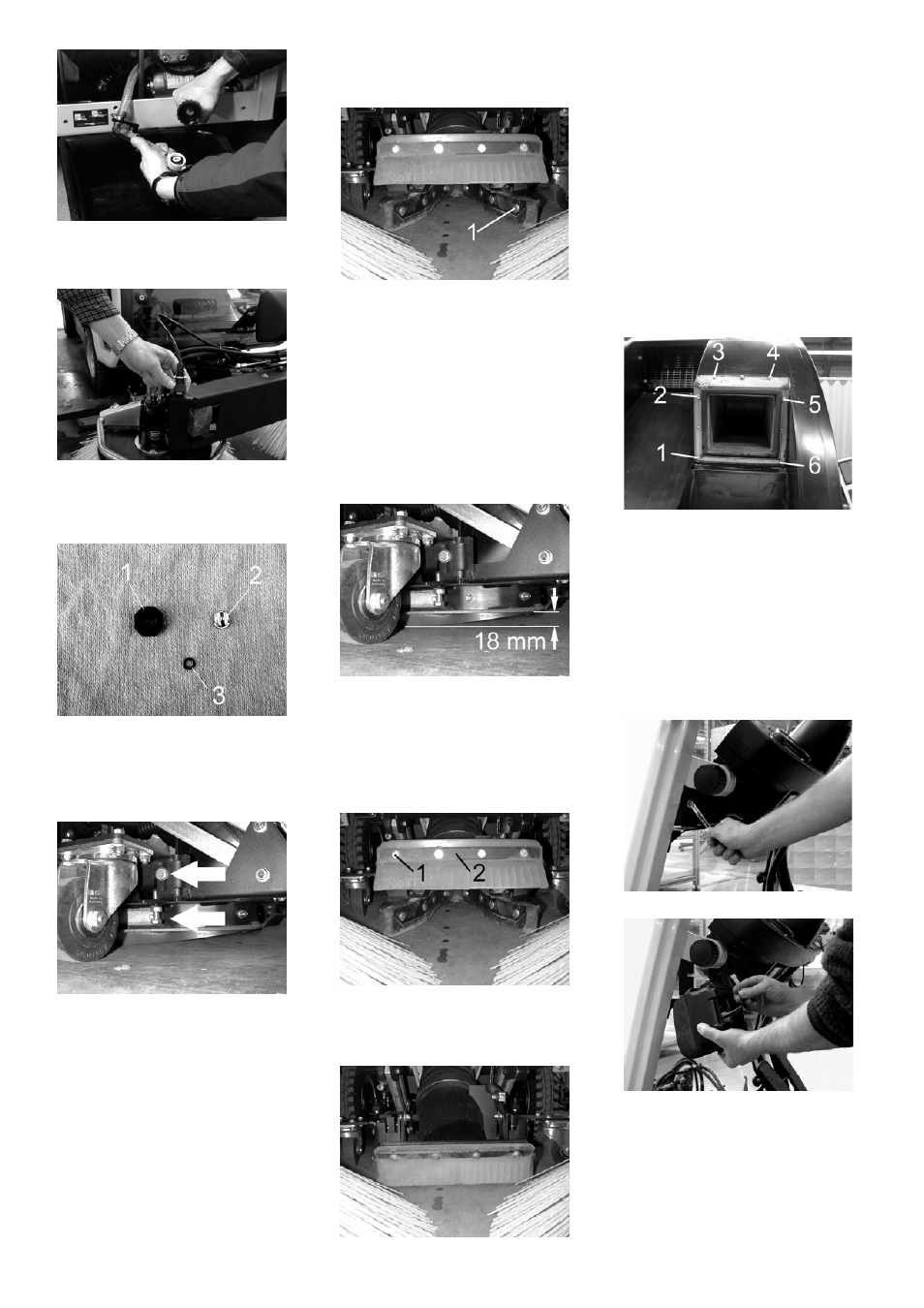

Î Проверить резиновые уплотнения.
Î Отвинтить накидную гайку.
Î Снять распылительные сопла.
Î Удалить уплотнитель.
Î Очистить распылительные сопла.
1 Накидная гайка
2 Распылительные сопла
3 Уплотнитель
Î Отпустить всасывающие губки.
Î Ослабить боковые крепежные винты
ходового ролика.
Î Установить ходовые ролики таким
образом, чтобы боковые
уплотнительные планки спереди
касались земли, а сзади имели
расстояние 18 мм.
Î Затянуть крепежные винты ходового
ролика.
Î Поднять всасывающие губки.
Указание
Не опускать больше ходовые ролики до
уровня поверхности, их необходимо
обновить.
Î Отпустить всасывающие губки.
Î Поднять всасывающие губки при
помощи установки ходовых роликов.
Î Удалить крепежные винты (1)
уплотнительной планки.
Î Снять стабилизирующий лист.
Î Установить новую уплотнительную
планку и закрутить вместе со
стабилизирующим листом.
Указание
Уплотнительная планка должна по
всей длине находится в приемном
устройстве сверху.
Î Установить всасывающие губки.
– Уплотнительная планка
всасывающих губок должна иметь
сзади расстояние до земли 18 мм.
Регулировка уплотнительной планки:
Î
Отпустить всасывающие губки.
Î Освободить крепежные винты (1)
уплотнительной планки.
Î Установить уплотнительную планку
так, чтобы при закрытом клапане для
крупных частиц грязи она касалась
земли.
Î Закрепить уплотнительную планку.
Замена соединительной планки:
Î
Удалить крепежные винты (1)
уплотнительной планки.
Î Снятьстабилизирующий лист (2).
Î Установить новую уплотнительную
планку и закрутить вместе со
стабилизирующим листом.
Î Отрегулировать уплотнительную
планку.
Î Приподнять резервуар для сбора
мусора.
Î Удалить крепежные винты (1) - (6)
удерживающего листа.
Î Снять удерживающий лист и
уплотнение.
Î Очистить уплотнительную
поверхность.
Î Закрепить новое уплотнение с
удерживающим листом.
Î Открутить фары.
Î Вынуть фары и вытащить штекерный
разъем.
Указание
Запомнить положение штекерного
разъема.
Чистка распылительных сопел на
боковых щетках
Установить всасывающие губки
Заменить уплотнительную планку
всасывающих губок
Установить/заменить
уплотнительную планку клапана для
крупных частиц грязи
Замена уплотнения резервуара для
сбора мусора
Замена лампы накаливания фары
