Figura 5 – Collegamenti del cavo (connettore di tipo B, colore argento)
Nota: Il connettore di tipo B viene utilizzato per collegare versioni precedenti del cavo dell'imager
RoScope.
Per il connettore di tipo A sono disponibili delle prolunghe del cavo di 1,3 m (4’) per aumentare la
lunghezza del cavo in dotazione fino 10,7 m (35’). Per installare una prolunga, rimuovere prima
il cavo dell'imager dal dispositivo portatile allentando il dado zigrinato. Collegare le prolunghe al
dispositivo portatile come descritto sopra (Figura 4). L'estremità dotata di chiave del cavo della
testa dell'imager si collega all'estremità scanalata della prolunga.
3.5 L`installazione di accessori della fotocamera
La Figura 6 mostra uno specchietto, un gancio e un magnete (accessori in vendita separatamente).
Ogni accessorio si collega alla testa dell'imager con connettore di tipo A (in dotazione) in modo
analogo.
..................................................................................
..................................................................................
..................................................................................
..................................................................................
..................................................................................

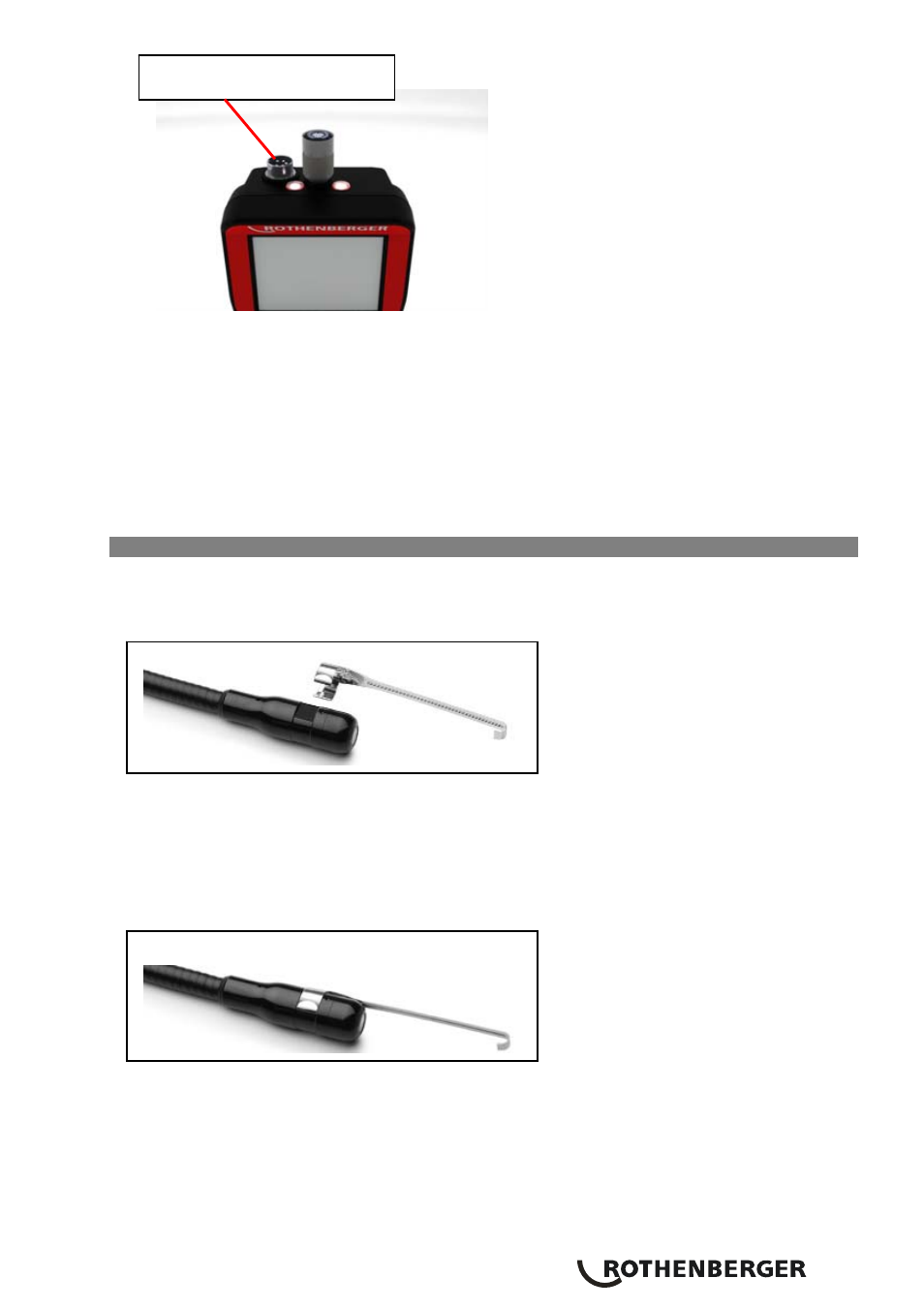

Figura 6 – Accessori con connettore di tipo A (in vendita separatamente)
Per collegare un accessorio, tenere la testa dell'imager come illustrato nella Figura 7. Far scivolare
l'estremità semicircolare dell'accessorio sopra le linguette della testa dell'imager come illustrato
nella Figura 6, quindi ruotare l'accessorio di 1/4 di giro in modo tale che il braccio lungo
dell'accessorio fuoriesca come illustrato (Figura 7).
..................................................................................
Figura 7 – Installazione di un accessorio sull'imager con connettore A
Slot per stile connettore B
