66 ITALIAN
7. Sollevare il coperchio e, una volta rilasciato, tirare per rimuoverlo.

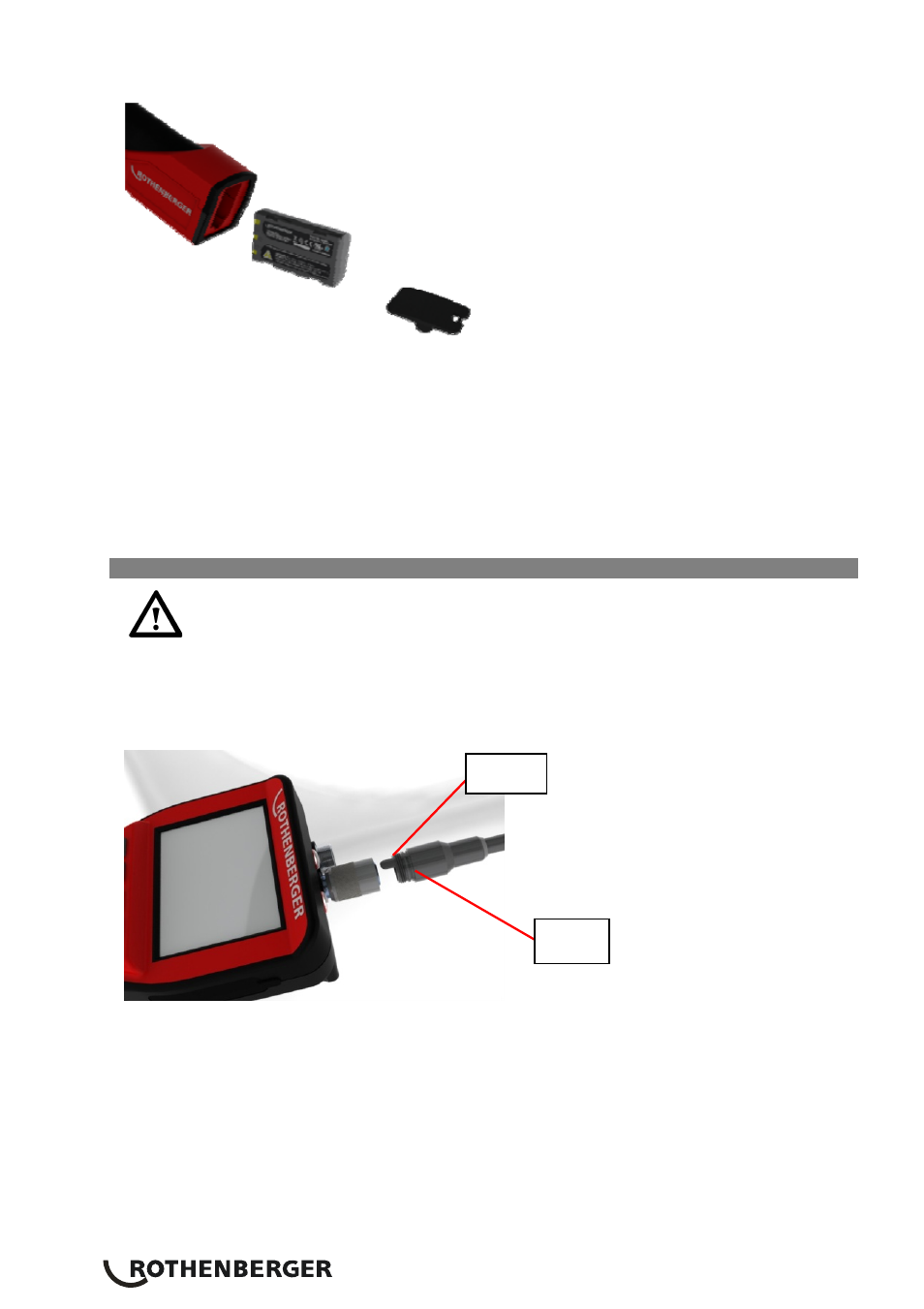

Figura 3 – Rimozione/installazione della batteria
8. Rimozione e installazione della batteria (Figura 3)
Per rimuovere il pacco batterie, inclinare leggermente l'unità per far scivolare le batterie nell'altra
mano (Figura 3).
Per installare la batteria, inserire l'estremità di contatto del pacco batterie ricaricabili nel vano
batterie del dispositivo portatile ROSCOPE 1000 (Figura 3).
Riposizionare il coperchio della batteria (Figura 2) e farlo scattare in sede.
3.4 Installazione del cavo Imager Head
È possibile collegare all'unità un solo imager alla volta. Assicurarsi sempre che l'unità sia
spenta quando si installa o si rimuove un imager.
Per utilizzare il dispositivo di ispezione ROSCOPE 1000, il cavo della testa dell'imager deve essere
collegato al dispositivo portatile. Per collegare il cavo al dispositivo portatile, assicurarsi che la
chiave e lo slot (Figura 4 e 5) siano correttamente allineati. Una volta allineati, serrare
manualmente il dado zigrinato per mantenere il collegamento in sede.
Figura 4 - Collegamenti del cavo (connettore di tipo A, colore nero)
Slot
Chi
