2. Gelöste Batteriefachabdeckung anheben und ziehen.

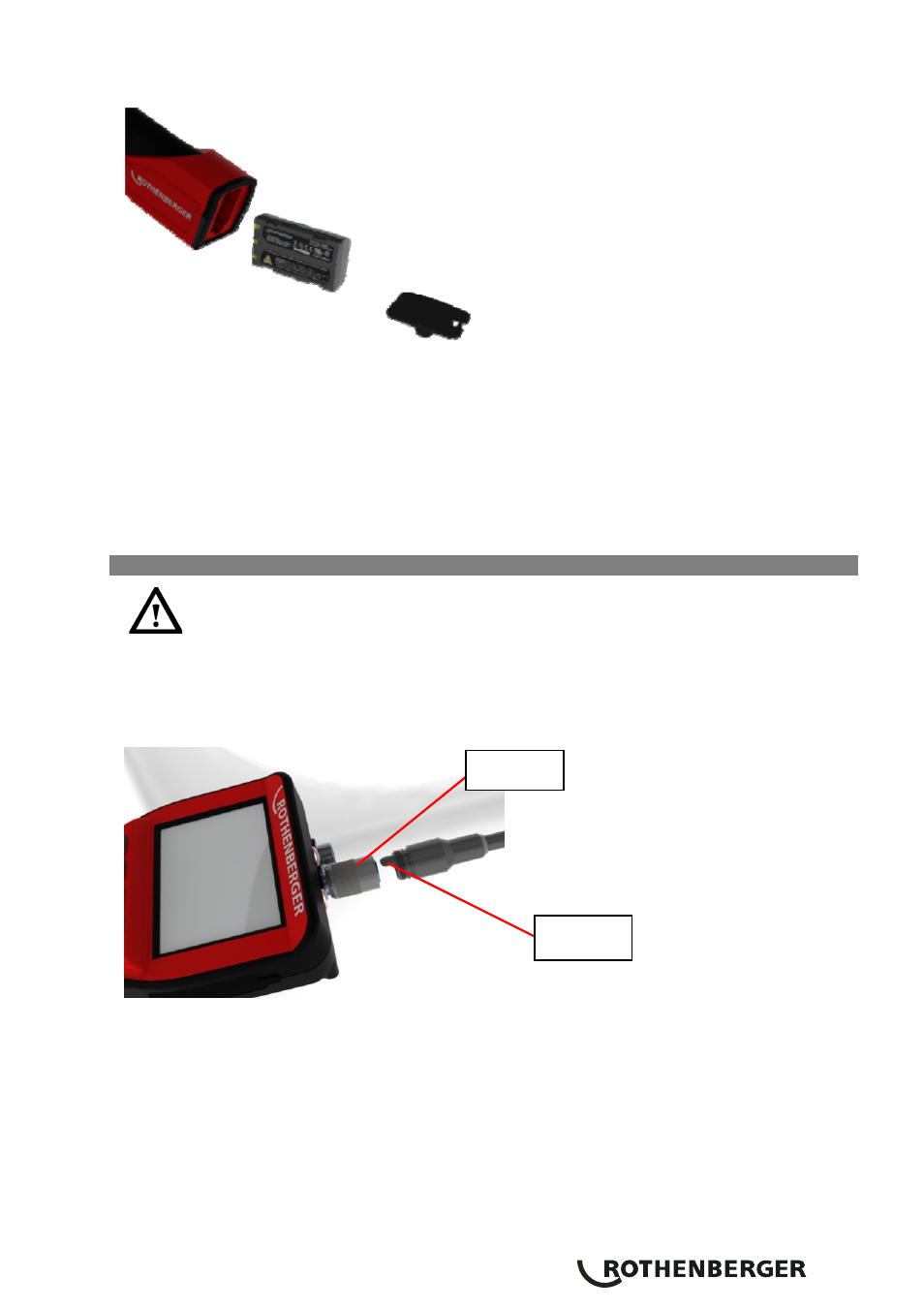

Bild 3 – Entnehmen/Einsetzen der Batterie
3. Einsetzen und Entnehmen der Batterie (Bild 3) .
Zum Entnehmen des Batteriesatzes das Gerät leicht zur Seite kippen und die Batterien in die
andere Hand rutschen lassen. (Bild 3).
Zum Einsetzen der Batterien die Kontaktseite des wiederaufladbaren Batteriesatzes in das
ROSCOPE 1000 Batteriefach des Prüfgerätes einführen. (Bild 3).
4. Batteriefachabdeckung aufsetzen (Bild 2) und einrasten lassen.
3.4 Installation des Kamerakabel
Es darf immer nur ein Kamerakabel an das Gerät angeschlossen werden. Bein Anbau
oder bei der Abnahme eines Kamerakabel muss das Gerät ausgeschaltet sein.
Der Stecker des Kamerakabels muss an das Handgerät angeschlossen werden, um das ROSCOPE
1000 verwenden zu können. Um das Kabel an das Handgerät anschließen zu können, müssen die
Nut und die Feder (Bild 4 und 5) zueinander ausgerichtet werden. Sobald sie ausgerichtet sind,
ziehen Sie die Rändelmutter an, um die Verbindung zu sichern.
Bild 4- Kabelverbindungen ( Steckverbindung A, schwarz)
Buchse
Stecker
