AR9310 Guida dell’utente
Lo Spektrum AR9310 è un ricevitore a 9 canali ottimizzato per montaggi
su aerei in fibra di carbonio. La fibra di carbonio può creare un effetto di
schermatura RF che può ridurre significativamente il range di utilizzo quando si
usano dei ricevitori e delle antenne convenzionali. Il design dell’antenna della
ricevente AR9310 consente di superare questi problemi in caso di modelli con
componenti strutturali in carbonio.
Il ricevitore AR9310 usa la tecnologia DSMX ed è compatibile con tutte le radio
per modelli di aereo Spektrum e JR che supportano la tecnologia DSM2/DSMX
includendo Spektrum DX7, DX6i, DX5e, JR 12X, JR X9303, e i sistemi modulari
Spektrum.
AVVISO: il ricevitore AR9310 non è compatibile con il trasmettitore Spektrum
DX6 parkflyer.
Caratteristiche
• Ricevitore a 9 canali ottimizzato per montaggi in fusoliere in fibra di
carbonio
• Il design a due livelli offre una sezione incrociata compatta, ideale per
gli alianti
• Copertura RF con antenne esterne alla fusoliera
• Include due ricevitori interni e un ricevitore remoto. Ulteriore ricevitore
remoto opzionale
• Sistema di failsafe preimpostato su tutti i canali ottimizzati per le
applicazioni degli alianti
• QuickConnect con rilevamento di calo di tensione
• Registro di volo opzionale - flight Log (raccomandato) conferma il
collegamento RF e la corretta installazione prima e durante il volo
• Include DVD con video di installazione e setup
Applicazioni
Aerei con significative strutture in carbonio, inclusi:
Alianti in carbonio/materiale composito, jet e aerei in carbonio/materiale
composito con quota significativa di materiali conduttori (carbonio, alluminio e
altri metalli) che potrebbero indebolire il segnale.
Specifiche
Tipo: Ricevitore DSM2 a copertura totale per aerei in carbonio
Canali: 9
Modulazione: DSM2
Dimensioni (W×L×H): Principale: 20.8 Ч 40.82 Ч 19.25mm
Remoto: 20.25 Ч 30.05 Ч 7.45mm
Peso: 18,23 g (ricevitore principale)
Intervallo tensione in ingresso: 3.5–9.6V
Risoluzione: 2048
Compatibilità: con tutti i trasmettitori di modelli di aereo DSM2 e i sistemi
modulari
Lunghezza dell’antenna: Principale: 203mm (2)
Remoto: 203mm (1)
Installazione del ricevitore nell’aereo
Gli aerei con struttura in fibra di carbonio possono creare un effetto di
schermatura RF, riducendo portata. L’AR9310 è progettato per superare queste
problematiche critiche relative alla schermatura del segnale RF negli aerei in
carbonio, inserendo nell’aereo due antenne esterne nei punti specifici in modo
tale da assicurare una copertura RF da tutti gli angoli dell’aereo.

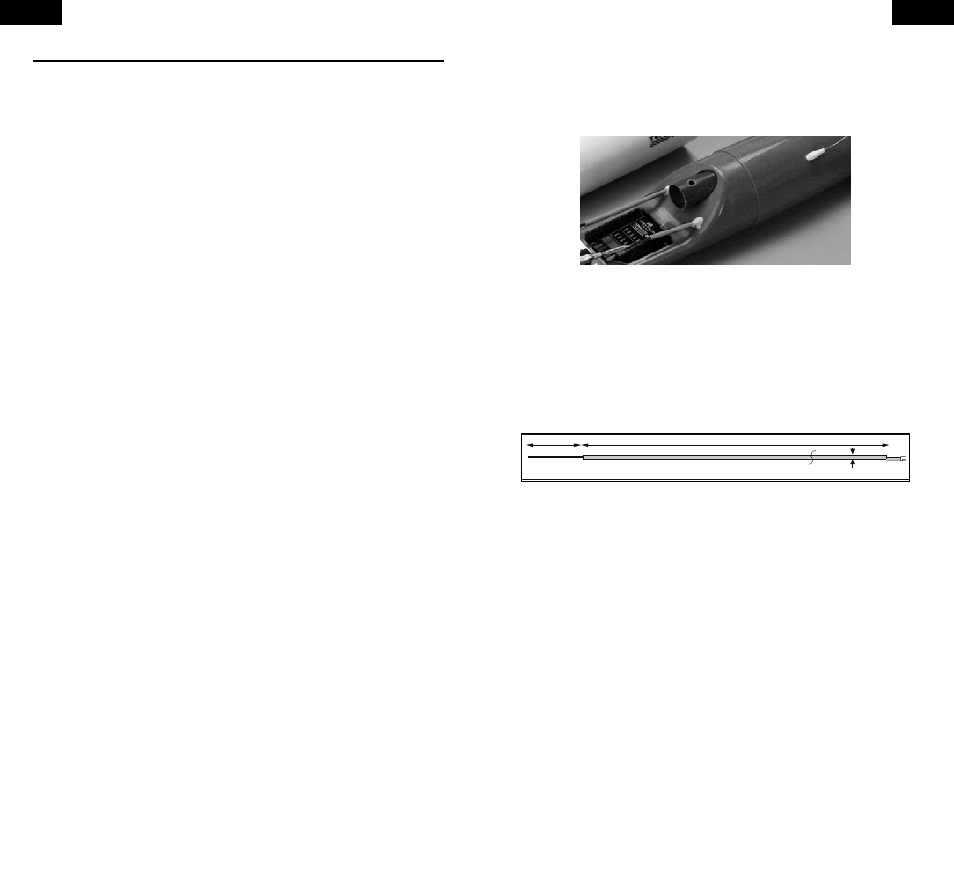

AR9310 installato in un Supra.
Antenne
L’AR9310 incorpora delle antenne che sono progettate per essere facilmente
montate nella fusoliera degli aerei in carbonio. Il ricevitore ha due antenne di
15 cm e il ricevitore remoto ne ha una.
Ogni antenna include una parte coassiale (che può essere concepita come una
prolunga) e una punta esposta di 31 mm. L’ultima parte di 31 mm è la parte
attiva dell’antenna.
31 mm 203mm
1. 13 D iameter
Fase 1. Identificare i tipi di aerei in carbonio
Mentre alcuni alianti sono totalmente in carbonio, la maggior parte ha degli
elementi in carbonio solo dove serve una maggiore resistenza. Alcuni degli
ultimi aerei sono costruiti con delle fusoliere adatte a 2.4GHz, il che significa
che la sezione anteriore della fusoliera è costruita con dei materiali non
conduttori, come ad esempio fibra di vetro e Kevlar che non influenzano il
segnale RF. Il primo passo da seguire in una corretta installazione è identificare
il tipo di aereo inquadrandolo in una delle tre categorie elencate in seguito.
