Guide de l’utilisateur - AR9310
Le récepteur 9 voies Spektrum AR9310 a été conçu pour des installations dans
des aéronefs en fibre de carbone. La fibre de carbone peut générer un effet de
mur à la liaison RF, lequel peut réduire significativement la portée des ondes
lorsque l’on utilise des récepteurs et des antennes conventionnelles. L’AR9310
est équipé d’une antenne conçue pour surmonter les problèmes de liaison RF
dans ces conditions critiques.
L’AR9310 est doté de la technologie DSMX®. Il est compatible avec toutes les
radios pour aéronefs Spektrum et JR supportant la technologie DSM2/DSMX y
compris : Spektrum DX7, DX6i, DX5e, JR 12X, JR X9303, et les systèmes de
modules Spektrum.
REMARQUE: Le récepteur AR9310 n’est pas compatible avec l’émetteur
Spektrum DX6 parkflyer.
Caractéristiques
• Récepteur 9 voies optimisé pour les installations dans les fuselages
en fibre de carbone
• Le concept gigogne (double-étage) se traduit par une section
transversale compacte idéale pour les planeurs
• Des antennes de réception au travers du fuselage assurent une
meilleure couverture RF
• Inclut deux récepteurs internes et un récepteur satellite. Récepteur
satellite additionnel optionnel
• Système de sécurité préréglé (failsafes) sur toutes les voies, optimisé
pour les applications planeur
• Système QuickConnect pour détection de perte d’alimentation
• Le Flight Log optionnel (recommandé) affiche les performances de la
liaison RF et l’installation avant et en cours de vol
• Inclut une vidéo d’installation et de réglage sur DVD
Applications
Avions dont une grande partie de la structure est en carbone y compris:
Planeurs carbone/composites, jets et aéronefs carbone/composites dont une
grande partie de la structure est en carbone (carbone, aluminium et autres
métaux) qui pourraient perturber le signal.
Spécifications
Type: Récepteur DSM2/DSMX longue portée pour aéronefs en carbone
Voies: 9
Modulation: DSM2
Dimensions (E×L×H) : Principal : 20,8 x 40,82 x 19,25 mm
Satellite : 20,25 x 30,05 x 7,45 mm
Poids : 18,23 g (pour le récepteur principal)
Plage de tension d’alimentation : 3,5 – 9,6 V
Résolution : 2048
Compatibilité : Tous les émetteurs et modules DSM2 pour aéronefs
Longueur de l’antenne : Principale : 203 mm (2)
Satellite : 203 mm (1)
Installation du récepteur dans l’aéronef
Les avions construits avec une quantité importante de fibre de carbone peuvent
créer un effet de mur à la liaison RF, réduisant ainsi la portée. L’AR9310 a été
conçu pour surmonter ces problèmes de liaison RF critiques dans les aéronefs
en carbone. L’aéronef est équipé de deux antennes externes, implantées à
des endroits spécifiques. Ces antennes assurent une couverture RF sûre de
l’aéronef de tous les côtés.

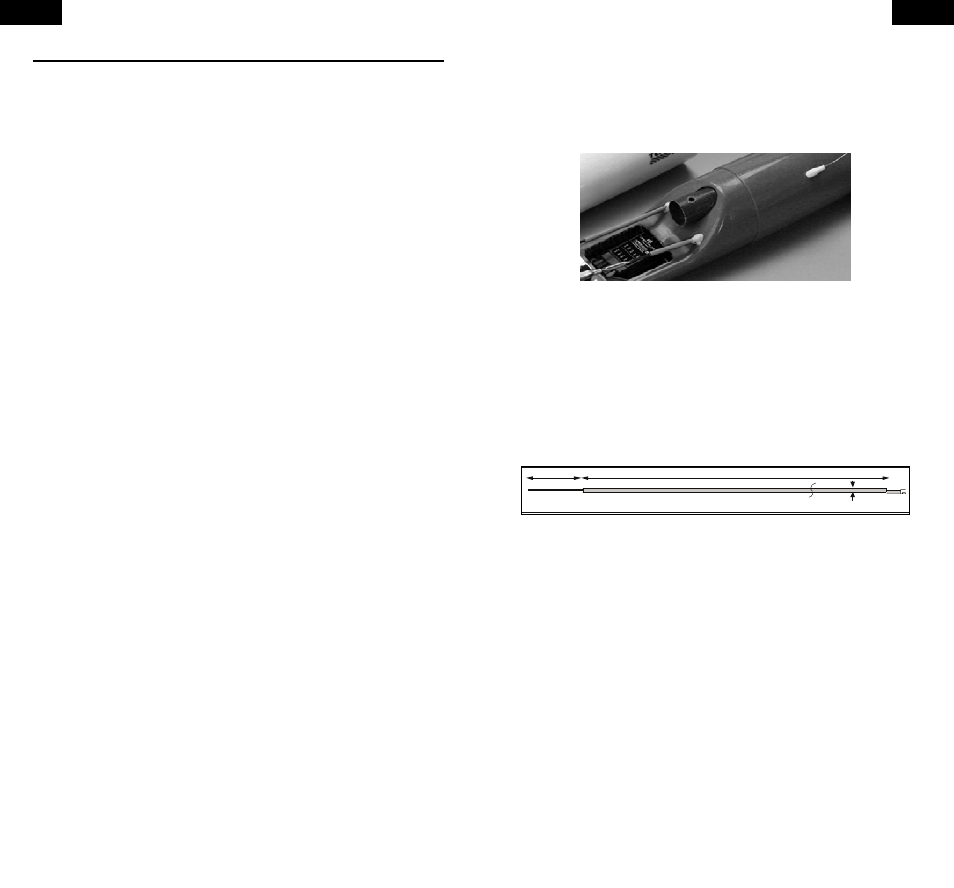

AR9310 installé dans un Supra.
Antennes d’alimentation
L’AR9310 intègre des antennes de réception, qui ont été conçues pour être
montées facilement au travers du fuselage des avions en carbone. Le récepteur
principal comporte deux antennes de réception de 8 pouces (20 cm), le
récepteur satellite en possédant une.
Chaque antenne de réception comprend une partie coaxiale (qui a le rôle d’une
rallonge) et une extrémité apparente de 31 mm. Les derniers 31 mm forment
la partie active de l’antenne.
31 mm 203mm
1. 13 D iameter
Étape 1. Identification des types d’aéronef en carbone
Si certains planeurs sont entièrement en carbone, la plupart utilisent le carbone
uniquement dans des zones nécessitant une résistance accrue. Nombre
de planeurs les plus récents sont construits avec des fuselages adaptés à
la bande 2,4 GHz, ce qui signifie que la section avant du fuselage est en
matériaux non-conducteurs tels la fibre de verre ou le Kevlar, qui n’affectent
pas la liaison RF. La première étape de toute installation correcte consiste donc
à identifier le type d’aéronef qui sera classé dans l’une des trois catégories de
la page ci-après.
