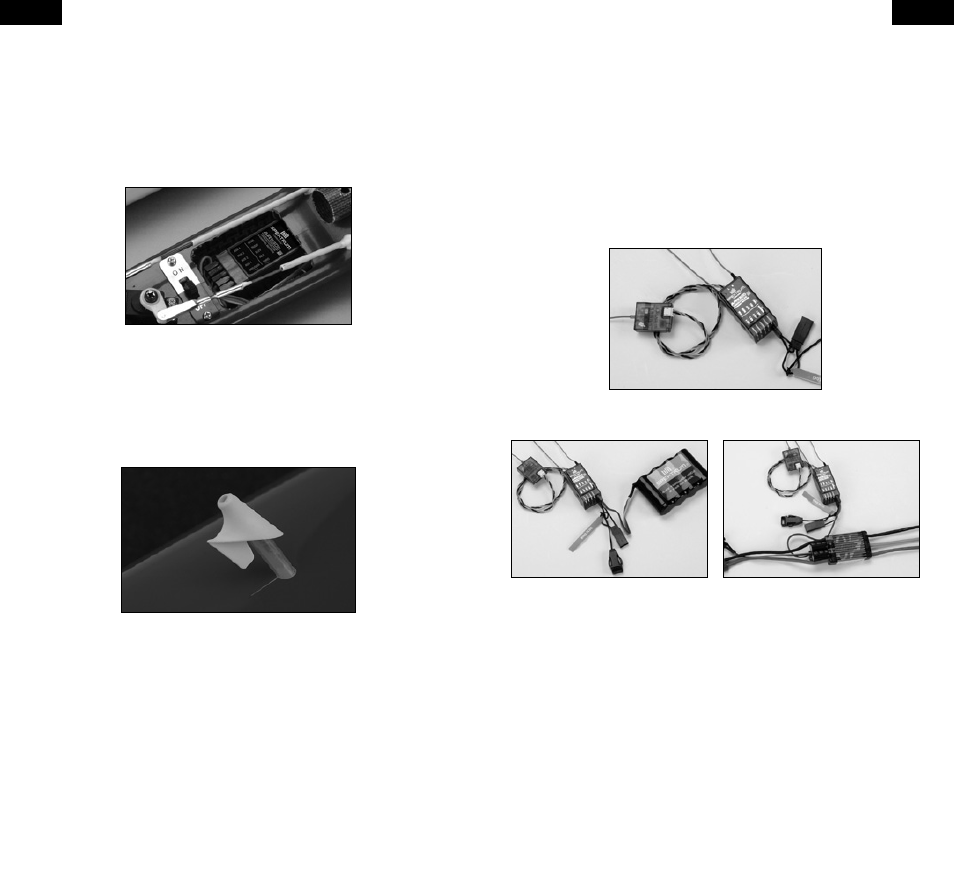

Schritt 3 Einbau des Empfängers
Bauen Sie den Empfänger in der vom Hersteller dafür vorgesehenen Position
ein. Bitte beachten Sie dabei, dass falls eine Flight Log Funktion vorgesehen ist,
der Data Port leicht zu erreichen ist.
Nutzen Sie zur Befestigung doppelseitiges Klebeband oder Schaumtape.
Befestigen Sie den oder die Satelliten ebenfalls mit doppelseitigen Klebeband
oder Schaumtape ca. 7,5cm von der Stelle entfernt, wo die Antennen aus dem
Rumpf herrausgeführt werden.
Schritt 4 Installation der Antennen
Mit dem Empfänger werden drei Antennendurchführungen geliefert. Zur
Montage bohren Sie ein 3mm Loch in an der gewünschten Antennenposition
und schneiden den Rand der Bohrung wie auf dem Foto dargestellt ein.
Stecken Sie die Führung nun in die Öffnung und kleben diese fest. Führen
Sie dann die Feeder Antennen durch die Halterung, bis die 31mm Länge des
aktiven Teils ganz aus dem Rumpf herrausschauen.
HINWEIS: Wenn die Antenne intern montiert wird, kann das Koaxial Kabel
auch mit Tape geklebt werden. Es ist aber unbedingt sicher zu stellen, dass
der aktive Teil der Antenne mindestens 5cm von Carbonbauteilen oder
Carbonstrukturen entfernt ist.
Schritt 5 Anschließen der Servos
Stecken Sie die Servostecker nun in die gewünschten Kanäle und achten dabei
auf die richtige Polarität. Bitte beachten Sie, dass die Signalleitungen zur Mitte
zeigen. (Siehe auch die aufgedruckte Polaritätzeichnung) Zur Steckerbelegung
sehen Sie bitte in der Bedienungsanleitung Ihrer Fernsteueranlage nach.
Schritt 6: Binden des Empfängers
Der AR9310 muss vor dem Einsatz an den Sender gebunden werden. Mit
Binden ist der Prozess der Übermittlung eines Codes von Sender zu Empfänger
gemeint der die Verbindung ausschließlich zu diesem Empfänger herstellt.
1. Um den AR9310 mit einem DSMX Sender zu verbinden, stecken Sie bitte
den Bindestecker in den BATT/BIND Buchse des Empfängers Bild.
2. Schließen Sie die Empfängerstromversorgung an. Der Empfänger wird nun
blinken und damit den Bindemodus anzeigen.
Erfolgt der Anschluß über einen
Regler, sollte der Anschluß über
den Gaskanal, Fahrwerkskanal oder
AUX2 Anschluss erfolgen. Der Servo
Monitor des Senders ist hierbei
hilfreich zu sehen welcher Kanal
benutzt wird.
Hier die Empfängerstromversorgung
mit einem separaten Akku. Das Akku
kann in einen beliebigen Anschluß
gesteckt werden.
