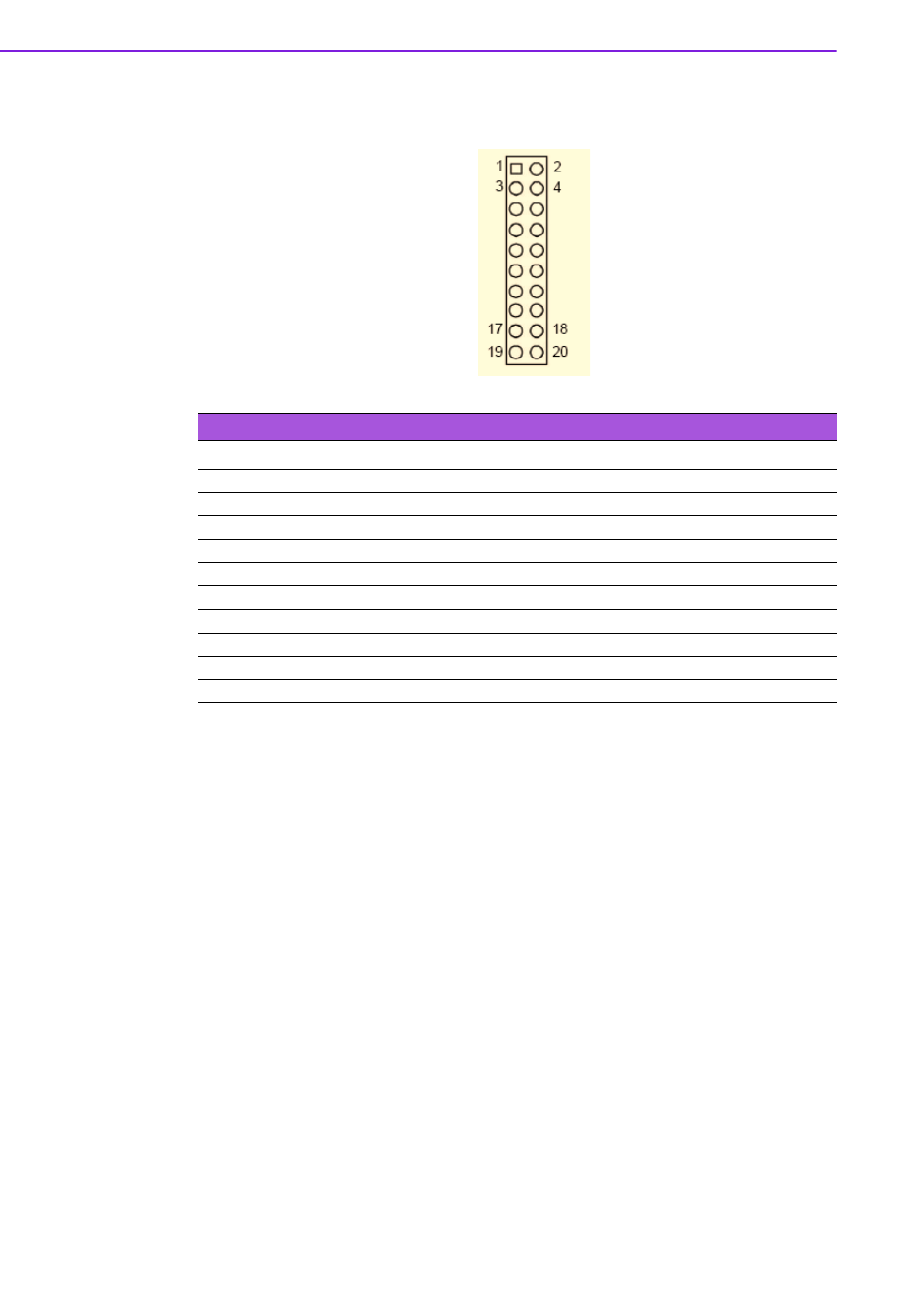

GPIO Pin Header (GPIO1)
Table B.19: AT/ATX Mode (PSON1)
Pin
Signal
Pin
Signal
1
DIO_GP20
2
DIO_GP10
3
DIO_GP21
4
DIO_GP11
5
DIO_GP22
6
DIO_GP12
7
DIO_GP23
8
DIO_GP13
9
DIO_GP24
10
DIO_GP14
11
DIO_GP25
12
DIO_GP15
13
DIO_GP26
14
DIO_GP16
15
DIO_GP27
16
DIO_GP17
17
SMBCLK_PCI
18
SMBDATA_PCI
19
GND
20
VCC5_DIO
