,QVWUXFFLRQHVGHLQVWDODFLyQ
&È/&8/26'(/26'8&726

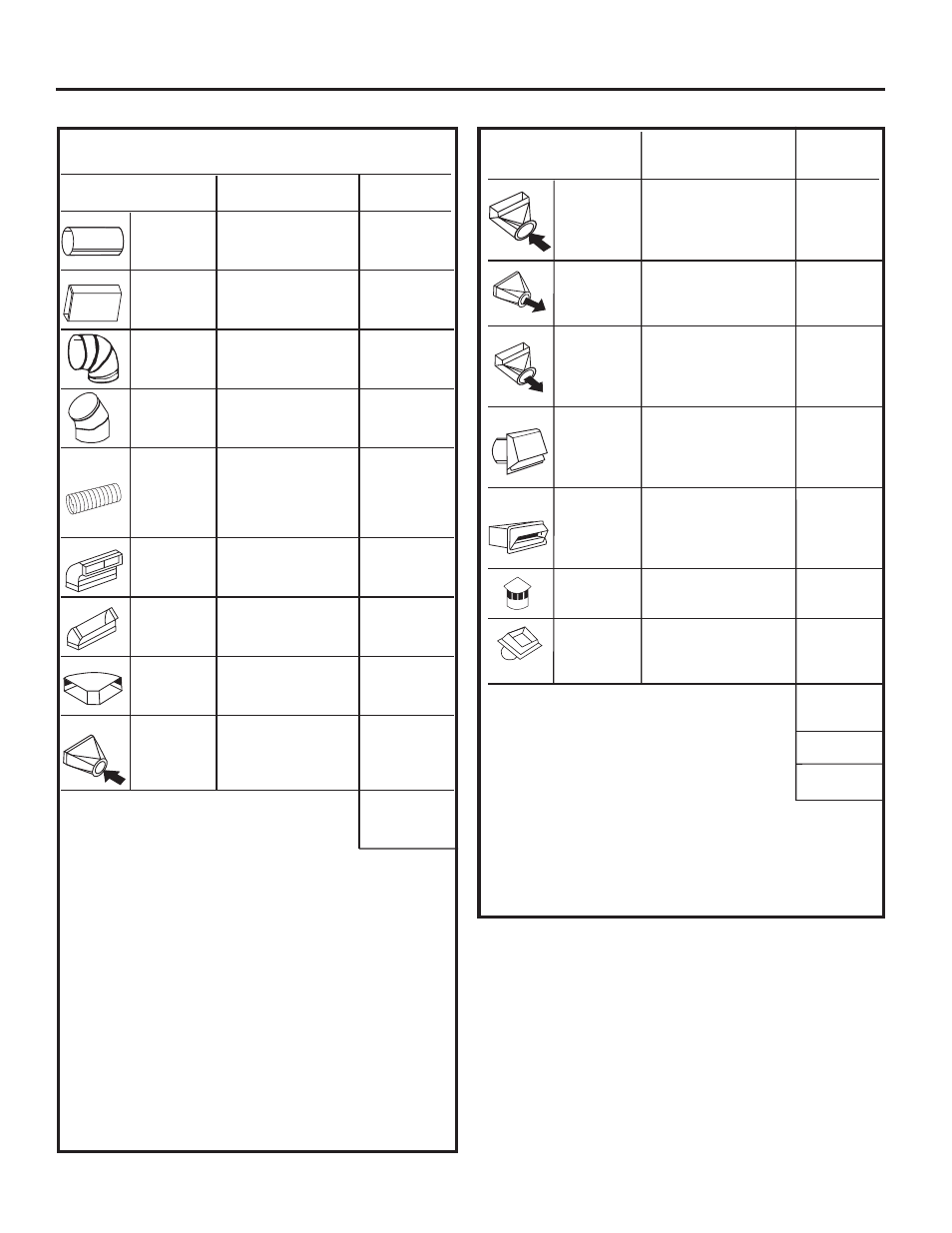

&DOFXOHHOWRWDOGHORQJLWXGHTXLYDOHQWHGHORVGXFWRV
Longitud Número Longitud
Pedazos de conducto equivaente* x usado = equivalente
Ducto recto de
6” de diámetro 1’ x ( ) † = pies
Ducto recto
de 3 1 ø 4
” x 10” 1’ x ( ) † = pies
Codo de 90° de
6” de diámetro 15’ x ( ) = pies
Codo de 45° de
6” de diámetro 9’ x ( ) = pies
Adaptador
metálico de
compensación
de 24” máx. 34’ x ( ) = pies
Codo de 90°
de 3 1 ø 4
” x 10” 16’ x ( ) = pies
Codo de 45°
de 3 1 ø 4
” x 10” 5’ x ( ) = pies
Codo plano
de 3 1 ø 4
” x 10” 18’ x ( ) = pies
Transición de
”UHGRQGRD
3 1 ø 4
” x 10” 7’ x ( ) = pies
Subtotal, columna 1 = pies
*Las longitudes equivalentes del conducto están basadas
en pruebas reales y reflejan requisitos para buenos
rendimientos con cualquier estufa de presión de aire
descendente.
† Se usó la medida y la lista en pies de conductos rectos.
Cuente y considere la cantidad de todos los demás pedazos de
conducto para el “número usado” en cada tipo.
,03257$17(
Para lograr una eficiencia máxima, use los conductos
más rectos y cortos que sea posible, con la menor cantidad
de accesorios como sea posible. 3DUDXQGHVDUUROOR
VDWLVIDFWRULRODWUD\HFWRULDGHOFRQGXFWRQRGHEHUtD
VREUHSDVDUORVSLHVGHORQJLWXGHTXLYDOHQWH
El rendimiento de la ventilación se mejora con el uso de
un diámetro de conducto mayor.
Longitud Número Longitud
Pedazos de conducto equivalente* x usado =
equivalente
Transición de
6” redondo
a 3 1 ø 4
” x 10”,
codo de 90° 20’ x ( ) = pies
Transición de
3 1 ø 4
” x 10” a
6” redondo 5’ x ( ) = pies
Transición de
3 1 ø 4
” x 10”, a
6” redondo,
codo de 90° 12’ x ( ) = pies
Tapa de pared,
redondo de 6”
con regulador
de tiro 21’ x ( ) = pies
Tapa de pared
de 3 1 ø 4
” x 10”
con regulador
de tiro 27’ x ( ) = pies
Tapa de techo,
redondo de 6” 20’ x ( ) = pies
Ventilador
de techo,
redondo de 6” 24’ x ( ) = pies
Subtotal, columna 2 = pies
Subtotal, columna 1 = pies
727$/'(&21'8&72 = pies
No debería sobrepasar los 100 pies.
1286(FRQGXFWRVSOiVWLFRVIOH[LEOHV
La instalación de ventilación no debería sobrepasar los
100 pies de longitud equivalente.
• Suficiente aire es necesario para una combustión apropiada y
para deshacerse de los gases a través de una salida de humo
(chimenea) de equipos que queman combustibles para prevenir
retroalimentación. Siga las recomendaciones del fabricante del
equipo de calentamiento y los estándares de seguridad tales
como los publicados por la Asociación nacional de protección
de incendios (NFPA), y la Sociedad americana de ingenieros de
calefacción, acondicionadores de aire y refrigeración (ASHRAE),
y los códigos de las autoridades locales.
Cuando corresponda,
instale un sistema de reposición (reemplazo) de aire de
acuerdo con los requisitos del código local de construcción.
Para acceder a soluciones de aire disponibles, visite
*($SSOLDQFHVFRP
25
