35(3$5$&,213$5$(/'8&72
127$ El ducto DEBE desfogarse en el exterior. NO se
desfogue en una pared, techo, espacios pequeños,
ático o cualquier espacio cerrado.
Determine la mejor ruta para el ducto, que puede
colocarse en una gran variedad de formas,
dependiendo de la distribución de la cocina.
,03257$17( La apertura de escape de la corriente
de aire descendente para esta unidad es 3-1/4” x 10”
rectangular. Planifique sus conductos en función a esta
información.

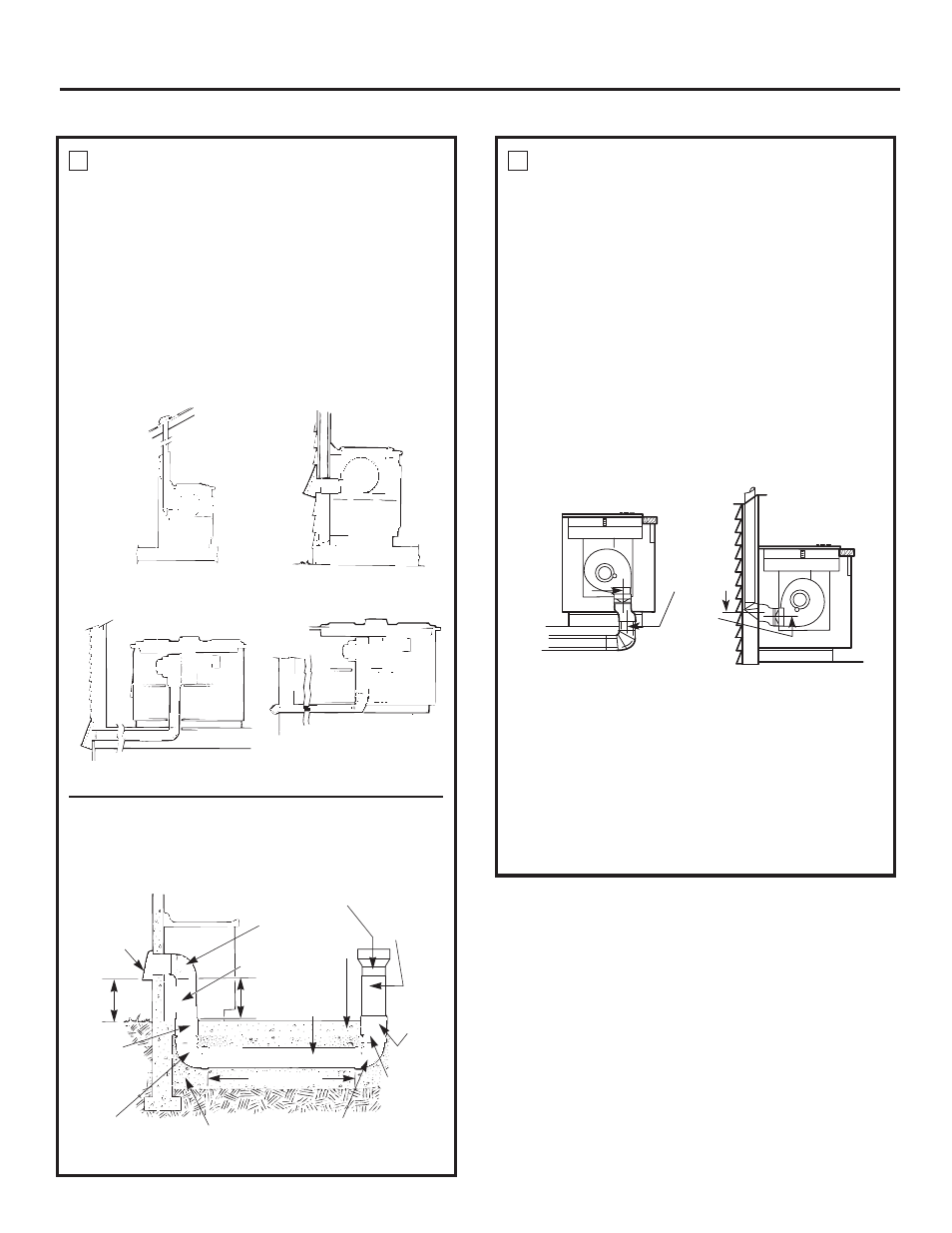

Arreglo típico del ducto de la serie de estufas en
cubiertas.
,QVWUXFFLRQHVGHLQVWDODFLyQ
Gabinete de la
pared interior
Arriba en la pared interior hacia
el techo o colgado
Directamente al exterior
Entre las vigas del piso A través del espacio
del gabinete de la base
Península o isla
Peninsula
Gabinete de la
pared exterior
6
$UUHJORRSFLRQDOGHOGXFWREDMRODORVDGHFRQFUHWR
6HGHEHUtDQXVDUFRQGXFWRVGH39&VLVHLQVWDOD
GHEDMRGHORVDREORTXHGHFRQFUHWRYDFLDGR
NOTA: Ducto de desfogue de PVC tipo PSM 12454-B.
Catálogo 40 ASTM D1785
Tapa de
la pared
Losa de
concreto
Ducto de desfogue
de PVC de 6”
de
diám. (15,2 cm)
Rellene muy bien
alrededor de los
ductos con grava
o arena
Adaptador de 3-1/4” x 10”
(8,3 cm x 25,4 cm)
rectángulo a 6”
(15,2 cm) redondo Codo de metal
de 6” de diám.
90 (15,2 cm)
Ducto de metal de 6”
de diám. (15,2 cm)
16” máx.
(40,6 cm)
12” mín.
(30 cm)
Unión
de PVC
de 6”
de diám.
(15,2 cm)
Codo del conducto
de desfogue de
PVC de 6”
de diám.
(15,2 cm)
Codo del ducto
de desfogue de PVC
de 6”
de diám.
90 (15,2 cm)
Ducto de
desfogue
de PVC
de 6”
de diám.
(15,2 cm)
Unión de
PVC de 6”
de diám.
(15,2 cm)
30-0” (9.14 m) máx.
Ducto de metal
de 6”
de diám.
(15,2 cm)
35(3$5$&,Ï1
23
$/,1($&,Ï1'(/26&21'8&726
'(/623/$'25
En general, no instamos al uso de conductos flexibles
porque éste puede causar severas restricciones del
flujo de aire. Sin embargo, si la salida del soplador y
la localización en la pared o en el piso representa un
problema de alineación, entonces usted puede usar
conductos METÁLICOS para adaptar la compensación.
Un buen centramiento sin necesidad de conductos
flexibles es lo preferido.
127$
No exceda la adaptación máxima recomendada de 6”.
No permita que el conducto flexible se doble o que
colapse.
Alargue el conducto flexible tanto como sea posible
para evitar la corrugación tanto como sea posible.
Un adaptador rectángulo de 3-1/4” x 10” (8,3 cm x
25,4 cm) a 6” (15,2 cm) redondo está disponible en
su tienda de suministros para construcción local.
127$Las ilustraciones son simplemente para que
usted planifique.
7
Ventilación trasera
(Requiere 3 1 /
4
” x 10”
[8,3 cm x 25,4 cm])
Ventilación de fondo
6” máx.
desde la
línea central
hasta
la línea
central de
adaptación
