35(3$5$1'26(3$5$/$,167$/$&,Ï1
,QVWUXFFLRQHVGHLQVWDODFLyQ
+(55$0,(17$6<3$57(61(&(6$5,$6
• Destornillador largo de punta plana
• Destornillador Phillips
• Cubo de 3/8” y trinquete
• Serrucho
• Escuadra de carpintero
• Llave para cortar tubos
• Llave de paso para gas
• Sellador para las juntas de tubería para uso con
conexiones de gas que resista la acción del gas LP
3DUDFRQH[LRQHVIOH[LEOHVGRQGHORVFyGLJRVORFDOHVOR
SHUPLWDQ
• Tubería de metal flexible [de diámetro interior igual a la
línea de abastecimiento de gas de 3/4” ó 1/2” (19,1 mm
ó 12,7 mm)]
• Adaptador cónico de unión para conectarlo a la línea de
abastecimiento [3/4” medida estándar (NPT) x 3/4” de
diámetro interno, o 1/2” medida estándar (NPT) x 1/2” de
diámetro interno] (19,1 mm x 19,1 mm o 12,7 mm x 12,7
mm)
• Adaptador cónico de unión para conectarlo al
regulador [1/2” medida estándar (NPT) x 3/4” de
diámetro interno o 1/2” de diámetro interno] (12,7 mm
x 19,1 mm o 12,7 mm)
3DUDFRQH[LRQHVUtJLGDV
• Piezas de conexión de tubería según se requiera
,03257$17(
'LVWDQFLDGHOPRWRU³3URSRUFLRQDµPtQLPRFP
de distancia entre el gabinete y el motor destinado al
enfriamiento.
127$ Donde sea posible, se recomiendan 6” (15,2 cm)
para el servicio del motor/extractor.
'LVWDQFLDODWHUDO³/RVDVDGRUHVLQVWDODGRVFHUFDGHXQD
pared deben tener una distancia de 8” (20,3 cm).
Debe permitirse que haya espacio suficiente para poder
quitar y vaciar el recipiente para grasa.
35(&$8&,21 La garantía es nula cuando el equipo se
instala de manera diferente a la recomendada por GE. Deben
utilizarse las protecciones para cables de la pared y los
cables recomendados para un funcionamiento e instalación
apropiados.
20

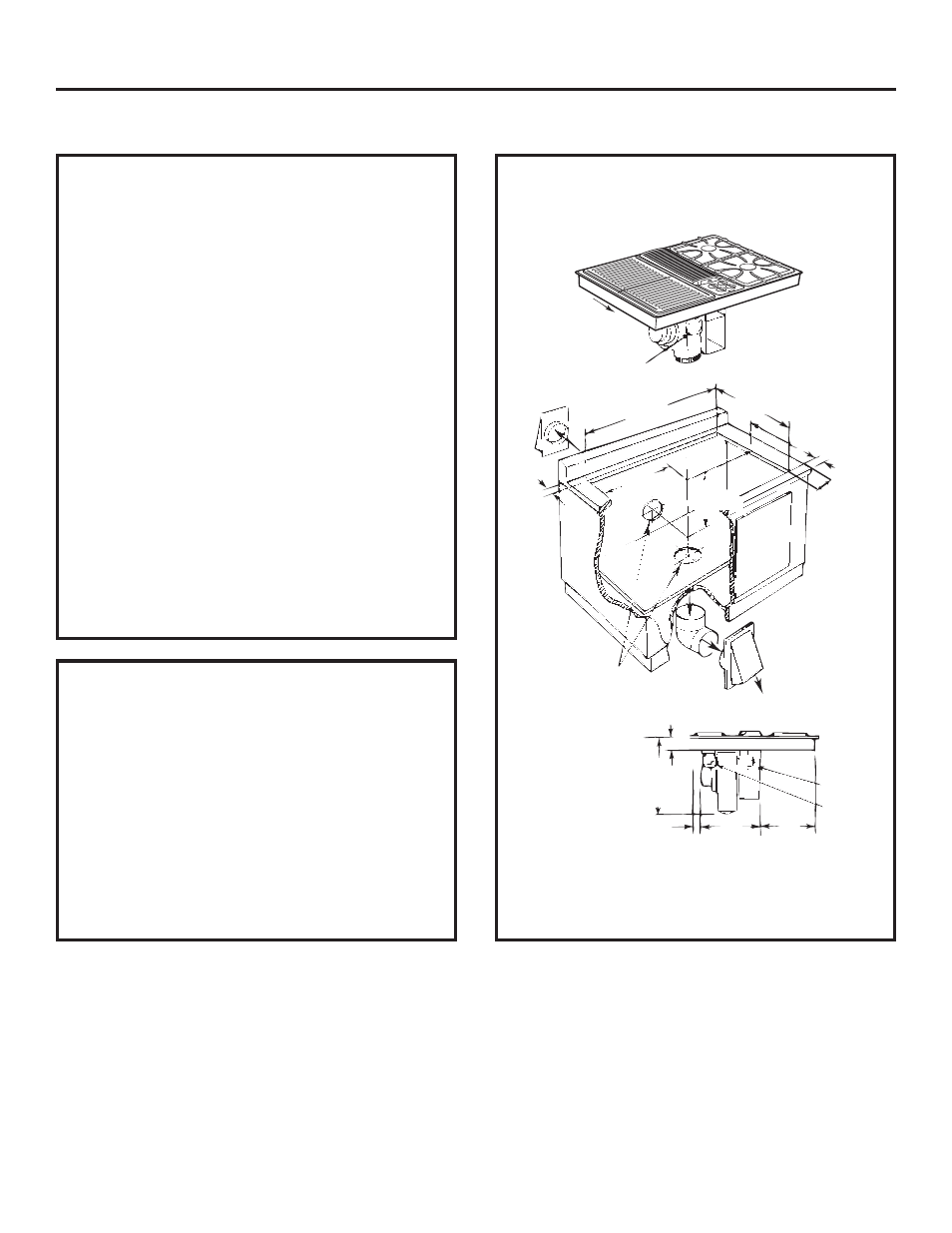

Perno de
seguridad en
cada extremo
Recipiente
para grasa
Regulador de presión
Cubierta de la caja
del cableado
29” ± 1 ø 16
”
*Soplador puede
girarse 90°
9 1 ш 2
”
8 13 ш 16
”
22,2 cm
21” ± 1 ø 16
”
73,66 ± 0,16 cm
24,13 cm
15 ø 16
”
Distancia
mínima
2,38 cm
9”
22,86 cm
53,5 ± 0,16 cm
14 3 ø 16
”
36,04 cm
* El soplador puede hacerse girar en dirección horizontal o vertical
al aflojar las tuercas que se encuentran alrededor de la entrada
del soplador. Accesible dentro de la cámara de ventilación.
4 3 ø 16
” 10,64 cm
18 1 ø 2
”
47 cm
Distancia
mínima
2”
5.08 cm
Distancia
mínima
14 1 ø 2
”
36,83 cm
12 7 ø 8
”
32,7 cm
Recipiente
para grasa
Regulador
de presión
del aparato
Seleccione el corte
apropiado para
el ducto (Consulte
las instrucciones de
instalación del ducto)
35(3$5$&,Ï1
Distancia
mínima
