8%,&$&,Ï1'(/680,1,6752
(/e&75,&2<'(*$6
La posición del receptáculo para el suministro eléctrico
y del tubo para el suministro de gas que ingresa al
gabinete debe ser ubicada como se muestra en las
áreas de sombra indicadas en seguida. La estufa está
equipada con un cable eléctrico de 4’ (1,2 m), que
puede alcanzar cualquier
posición en las paredes del
gabinete. La estufa
debe ser
desconectada
del suministro
eléctrico antes
de llevar a cabo
cualquier
mantenimiento.
35(3$5$&,Ï1'(/$(1&,0(5$
Corte la abertura como lo muestra el diagrama. Mida
cuidadosamente cuando corte la encimera, asegúrese de que los
lados de la abertura estén paralelos y que los cortes del frente y
de atrás están exactamente perpendiculares a los lados.
La parte del frente de la abertura debe dejar libre el riel de
soporte en el gabinete y la parte de atrás de la abertura
debe dejar libre el soporte trasero del gabinete.
Bisele todas las orillas expuestas del laminado decorativo
para evitar que se astillen.
&XUYHODVHVTXLQDVGHORVFRUWHV\OLMHSDUDDVHJXUDUTXH
ODVRULOODVHVWpQVXDYHV\DVtSUHYHQLUTXHVHURPSDQODV
HVTXLQDV
Las orillas rasposas dentro de las esquinas que no se hayan
redondeado y los ajustes forzados pueden contribuir a que
se rompa el laminado de la encimera.
La encimera debe mantenerse con un corte dentro de 3”
(7,62 cm).
Para la instalación de la isla, deje un espacio mínimo de 1
7/8” desde la abertura hasta el extremo frontal, un espacio
mínimo de 1 7/8” desde la abertura hasta el extremo trasero,
y un espacio mínimo de 8 13/16” desde la abertura hasta los
extremos laterales de la encimera.
,QVWUXFFLRQHVGHLQVWDODFLyQ
352325&,21((/680,1,6752
$'(&8$'2'(*$6
Esta estufa está diseñada para funcionar solamiente
con gas natural a 5” (12,7 cm) de la presión de la
columna de agua o con gas LP a 10” (254 ml) de
la presión de la columna de agua. En la fábrica se
ajusta para utilizarse con gas natural. Si decide
utilizar esta estufa con gas LP (propano), un técnico
de servicio o una persona calificada deberá hacer los
ajustes para la conversión.
Se deberá conectar un regulador de presión en serie
al múltiple de la estufa y deberá permanecer en serie
con la línea de abastecimiento, sin importar que si usa
gas natural o LP.
Para una operación correcta, la presion máxima de
entrada hacia el regulador no debe ser superior a 10”
(25,4 cm) de presión de columna de agua para gas
natural, o 14” (35,5 cm) de la presión de la columna de
agua para gas LP. Para revisar el regulador, la presión
de entrada deberá ser por lo menos 1” (2,5 cm)
mayor que la del ajuste de salida del regulador. Si el
regulador está ajustado para una presión de columna
de agua de 5” (12,7 cm), la presión de entrada deberá
ser de por lo menos 6” (15,2 cm).
Para poder facilitar la instalación, y si los códigos
locales lo permiten, la línea de abastecimiento
de gas hacia la estufa deberá tener un diámetro
interior de 1/2” (13 mm) o 3/4” (19 mm) con un
aditamento conector de metal flexible de tres (0,91
m) a cinco pies (1,52 m) de largo.
&П02352%$5/$35(6,П1
La presión máxima de abastecimiento de gas para
el regulador proporcionado en este aparato es
de 14” (35,5 cm) W.C. La presión de prueba para
revisar este regulador deberá ser de por lo menos
6” W.C. (15,2 cm) para gas natural y por lo menos
11” W.C. (27,9 cm) para LP. Se despacha con ajuste
de la fábrica para gas natural a 5” W.C. (12,7 cm).
Este aparato y su llave de paso individual
deberán desconectarse del sistema de tubería del
abastecimiento de gas cuando se haga alguna
prueba de presión de este sistema a presiones de
prueba que excedan 1 ø 2
PSIG.
Este aparato deberá aislarse del sistema de la
tubería de abastecimiento de gas cerrando su
llave de paso individual manual durante cualquier
prueba de presión del sistema de la tubería del
abastecimiento de gas a una presión de prueba
igual o menor que 1 ø 2
PSIG.
2
3
4
5
4” (10,2 cm) (como huelgo en el área que
se pone en contacto con los pies del usuario)
Ubicación
del tubo
de gas
Enchufe
eléctrico de 12”
(30,5 cm) por
encima del piso
del gabinete
(montado en
la pared del
gabinete lateral
o posterior de
3” [7,6 cm] mín.
a partir de la
línea central)
3” (7,6 cm) mín.
35(3$5$&,Ï1
22
No menos de 1 7 ø 8
”
4,8 cm
No menos de 15 ø 16
” (2,4 cm)
8 13 ø 16
” (22,2 cm) corte
mín. desde la pared
8 13 ø 16
” (22,2 cm) corte mín.
desde la pared

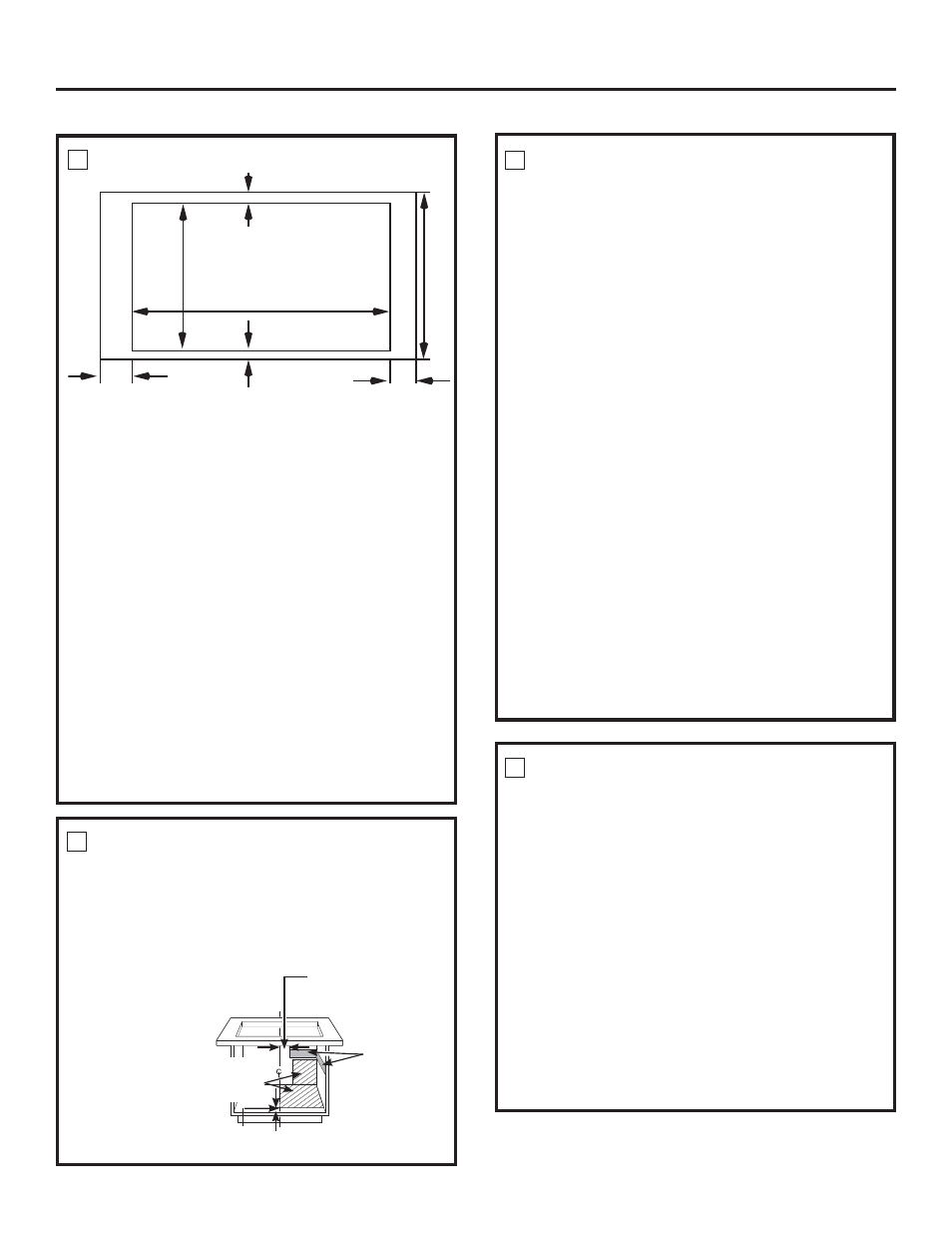

Dimensiones del corte en la encimera Parte trasera de la encimera
Parte delantera de la encimera
21 ± 1 ø 16
”
53,5 ± 0,16 cm
29 ± 1 ø 16
”
73,66 cm ± 0,16 cm
