,QVWUXFFLRQHVGHLQVWDODFLyQ

,167$/$&,Ï1'(/&21'8&72

• Las tuberías deben estar de conformidad con los

requerimientos de los códigos locales de materiales.

‡,03257$17( Guarde estas instrucciones para uso

del inspector local de electricidad.

• Use un conducto redondo galvanizado o de aluminio

de 6” o uno de 3

1

ø

4

” x 10”, o una combinación de ambos.

‡127$ Se deben obedecer los códigos de

construcción locales en la especificación de los

tipos aprobados y en la planificación de TODOS los

conductos usados.

• Siempre use una tapa de pared o de techo

apropiada con el regulador de tiro.

• No se deben usar

NUNCA las tapas

de pared tipo

lavandería.

• Instale los

conductos,

haciendo las

conexiones

macho-hembra

en la dirección del flujo de aire, conforme se

muestra. Asegure todas las juntas con los tornillos

metálicos para hojas y cinta de conducto para

asegurar un sello hermético.

‡8VHORVFRQGXFWRVPiVFRUWRV\ODPHQRU

FDQWLGDGSRVLEOH3DUDXQGHVDUUROORVDWLVIDFWRULR

ODWUD\HFWRULDGHOFRQGXFWRQRGHEHUtD

VREUHSDVDUORVSLHVGHORQJLWXGHTXLYDOHQWH

‡8VHOD7DEODGH/RQJLWXGGHO'XFWRHQODSiJLQD

SDUDHQFRQWUDUODORQJLWXGHTXLYDOHQWHGHOD

WUD\HFWRULD

• Las conexiones de la tubería de una estufa son

muy sencillas pero son de importancia esencial

para el funcionamiento adecuado de la misma.

• Después de leer estas instrucciones, planee la

trayectoria del ducto.

• Instale el ducto.

&216,'(5$&,21(6*(1(5$/(6

Utilice una tubería de metal de buena calidad,

galvanizada, por lo menos de calibre 26 ó 24, de

aluminio. Si usa tubos de calidad inferior puede

causar una restricción hasta del doble de lo

que se muestra y eso representa un valor muy

bajo. Consulte la sección Preparación para el

ducto de este manual para ver que otro tipo de

tubería puede elegir. Los códigos locales pueden

exigirle el uso de un material de mayor calibre o

restringir el uso de PVC.

La distancia entre las conexiones adyacentes

(codos, transiciones, etcétera) debe ser por

lo menos de 18” (45,7 cm). Entre más lejanas

estén una de otra, será mejor el resultado. Las

distancias cortas promueven turbulencias que

reducen el flujo de aire.

El número de codos o transiciones de bajada

debe limitarse a tres.

Los emboquillados hechos a mano quizá originen

restricciones.

Si se usa una tapa de pared o de techo

alternativa, cerciórese de que no se reduzca el

tamaño del ducto y de que haya un regulador de

tiro. Es mejor utilizar las tapas que se encuentran

en la lista para estar seguros de que funcionarán

de manera correcta.

Interruptor térmico: En áreas de clima

extremadamente frío, quizá sea necesario

proporcionar un ducto corto no metálico

colocado tan cerca de la pared como sea posible

para evitar la conducción a lo largo del ducto de

metal.

Instalaciones a gran altitud: Es recomendable

reducir la trayectoria del ducto en un 20%.

Siga cuidadosamente los cálculos para ductos

que están en este manual para un mejor

rendimiento y satisfacción.

3/$1((/$75$<(&725,$'(/'8&72

Haga un boceto de todo el sistema. Identifique el tipo

de cada una de las conexiones y la longitud del tubo

recto. Consulte los ejemplos de la página 25.

Anote el valor de su trayectoria en la Tabla de

longitudes de ducto en la página 25. Los codos, las

tapas de pared y otras conexiones se muestran en

la tabla con su longitud equivalente de ducto recto.

Cada valor de conexión debe añadirse a la longitud

de ducto recto usado para determinar la longitud

equivalente del ducto recto total. Utilice como guía

los siguientes ejemplos.

Usando material para ductos de buena calidad,

instale siguiendo estas instrucciones. Unos cuantos

minutos y un poco de dinero que invierta ahora le

rendirán beneficios a largo plazo durante la vida útil

de la estufa.

8

9

35(3$5$&,Ï1

Cinta de

conductos

sobre la

costura y

el tornillo

Flujo de aire

Tornillo

24

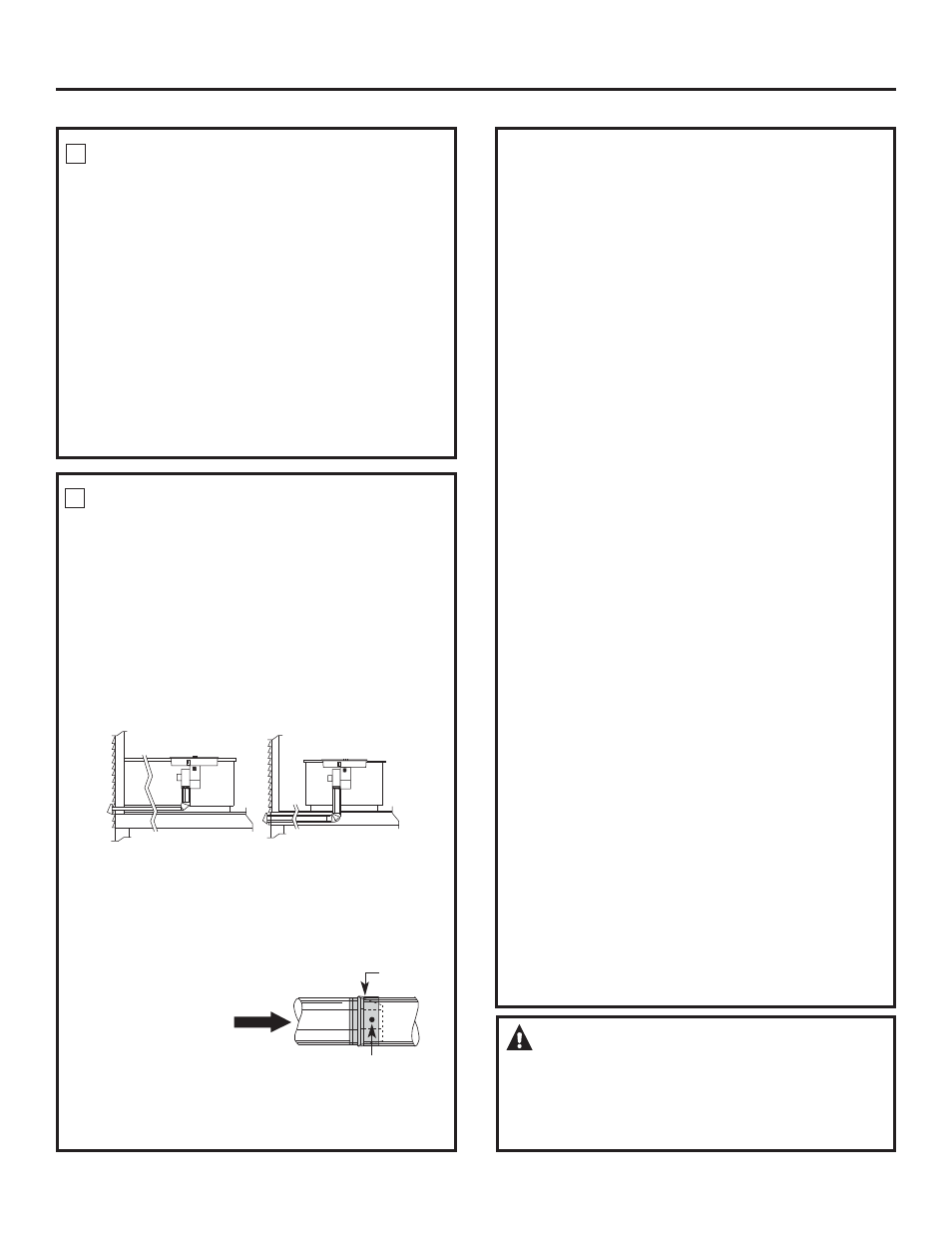

9HQWLODFLyQGHVFHQGHQWH

A través el espacio del gabinete

para el contacto con los pies del

usuario

Entre la viga del piso

$'9(57(1&,$ ²

El electrodoméstico

no deberá ser instalado con un sistema de ventilación que

genere aire hacia abajo en dirección a la cocina. El uso de

este tipo de sistema de ventilación podrá generar problemas

de combustión y encendido del electrodoméstico de cocción

a gas, ocasionando lesiones personales o funcionamiento

no intencional.
