HYDRAULIKANFORDERUNGEN

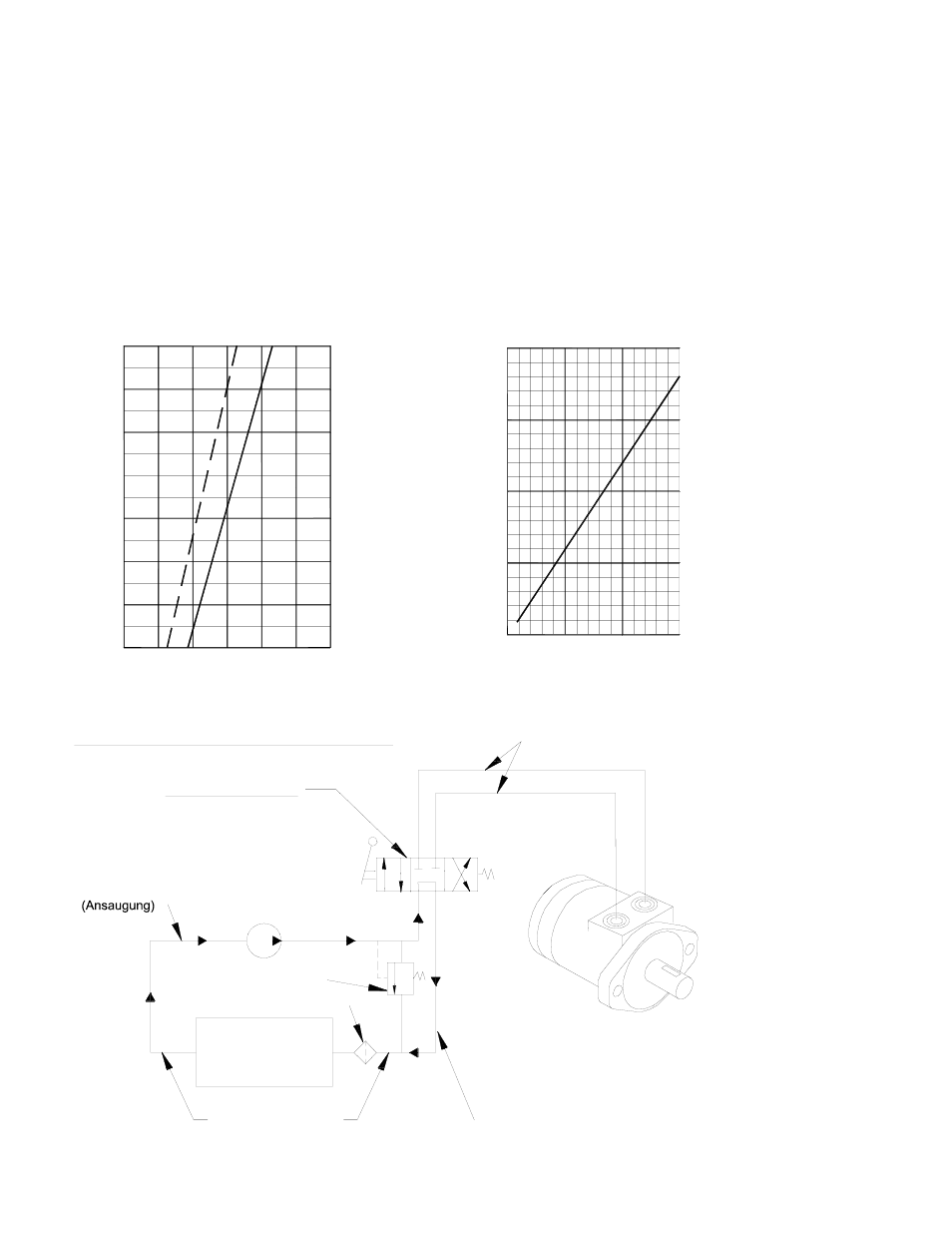

Zur richtigen Wahl der Hydraulik für die Leistung der H-800 Dow-Lok® Winde ist auf die folgenden Leistungsdiagramme Bezug
zu nehmen. Die Diagramme zeigen:
1. Seilzugkraft (lb.) der ersten Lage im Vergleich zum Arbeitsdruck (PSI). STATISCH (durchgehende Linie) bezieht sich auf
das Heben einer schwebenden Last vom Ruhezustand; DYNAMISCH (gestrichelte Linie) bezieht sich auf die Beibehaltung
der Bewegung einer gezogenen Last.
2. Seilgeschwindigkeit, erste Lage (ft./min) im Vergleich zu GPM.
Leistung auf Basis eines Hubraums von 244 cm 3 mit einer maximalen Förderrate von 113 l/min. Siehe Seite 65 für
Motoranschlussgröße.
H-800 / HY-800 Leistungsdaten 900 kg Arbeitsnennlast, 40:1 Getriebeuntersetzung
20
15
10
DYNAMISCH STATIS
CH
14,000
12,000
20,000
10,000
18,000
8,000
16,000
30 20 10
0
0
5
Förderrate (GPM)
Seilgeschwindigkeit, erste Lage
2000 1000 3000
6,000
0
Arbeitsdruck, PSI
Seilzugkraft, erste Lage (Lbs.)
Niederdruckleitungen
Steuerschieber
Öltank
Ölfilter
Überdruckventil
Pumpeneinlassleitung
HYDRAULIKANORDNUNG
4-Wege, 3-Pos.
Pumpe
Zylinderspulenventil erforderlich
(mind. 33 mm Innendurchmesser)
Niederdruckleitungen
Hochdruckleitungen
(mind. 22 mm Innendurchmesser)
Windenmotor
Hydraulischer
TYPISCHE
