AFL2-08A-N26

P a g e 54

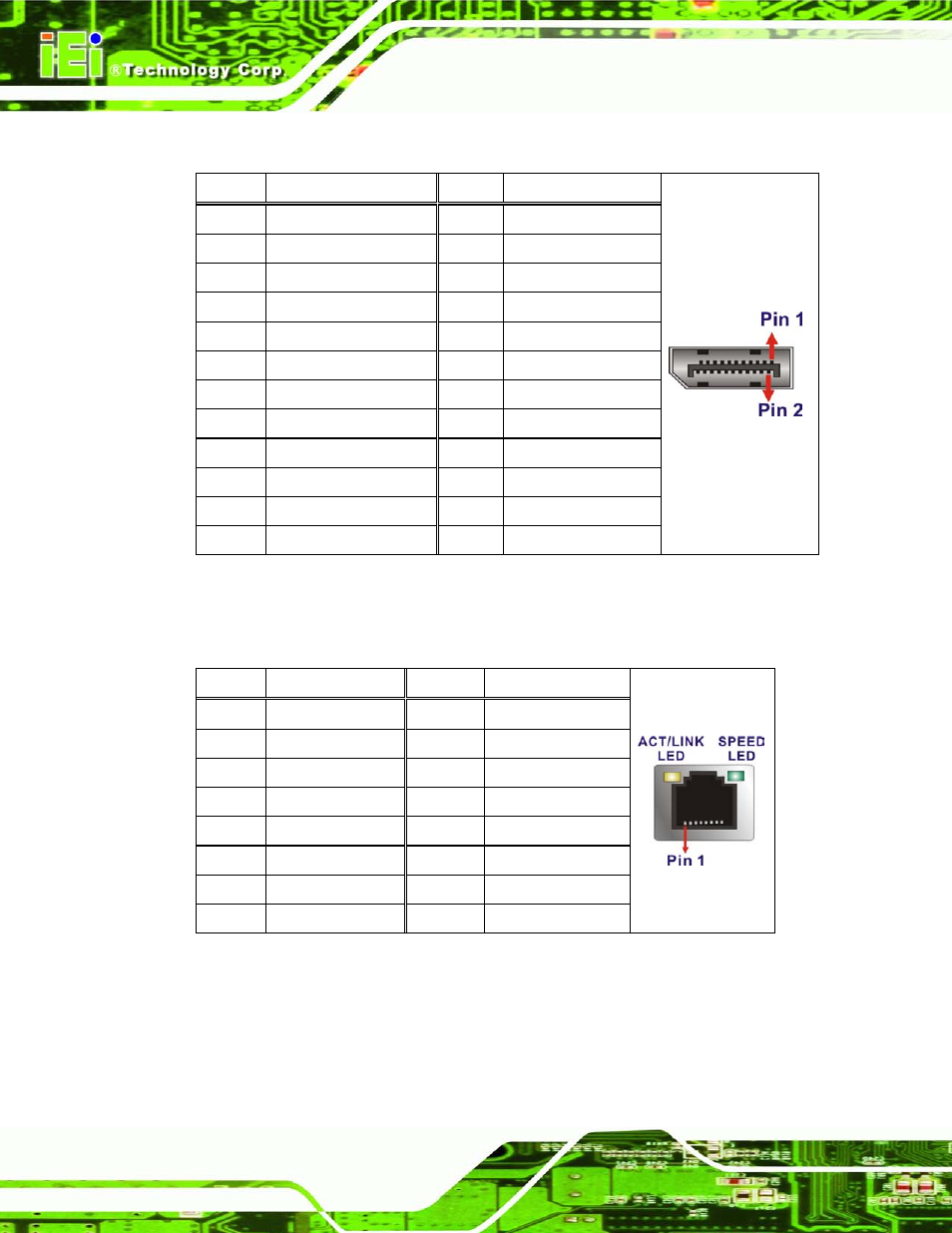

5.3.1 Dis p la y P o rt Co n n e c to r (DIS P LAY_P ORT1)

PIN NO.

DESCRIPTION

PIN NO. DESCRIPTION

1

C_DDI0_DP_DATA0

2

GND

3

C_DDI0_DP_DATA0#

4

C_DDI0_DP_DATA1

5

GND

6

C_DDI0_DP_DATA1#

7

C_DDI0_DP_DATA2

8

GND

9

C_DDI0_DP_DATA2#

10

C_DDI0_DP_DATA3

11

GND

12

C_DDI0_DP_DATA3#

13

GND

14

GND

15

C_DDI0_DP_AUXP

16

GND

17

C_DDI0_DP_AUXN

18

C_DDI0_DP_HPD

19

GND

20

VCC

21

GND

22

GND

23

GND

24

GND

Table 5-26: Display Port Connector Pinouts (DISPLAY_PORT1)

5.3.2 Eth e rn e t Co n n e c to r (LAN1)

PIN NO.

DESCRIPTION

PIN NO.

DESCRIPTION

R1

LAN2_MDI0+

R2

LAN2_MDI0-

R3

LAN2_MDI1+

R4

LAN2_MDI1-

R5

NC

R6

NV

R7

LAN2_MDI2+

R8

LAN2_MDI2-

R9

LAN2_MDI3+

R10

LAN2_MDI3-

11

LAN2_GND

11

LAN2_GND

L1

LAN2_LINK100

L2

LAN2_LINK1000

L3

LAN2_ACT-1

L4

VCC PU

Table 5-27: Ethernet Connector Pinouts (LAN1)
