Frente del vehículo
Instrucciones de instalación
KIT DE MONTAJE PARA INSTALACIÓN RÁPIDA A LA MEDIDA
REESE ® PARA LARGUEROS 30153 REESE ® ÚNICAMENTE
Ford Super Duty F-250 / F-350 / F-450 2011 y posterior
Número de parte:
56002
ADVERTENCIA:
Bajo ninguna circunstancia recomendamos superar la capacidad de remolque del vehículo recomendada por el
fabricante del vehículo de remolque.
LEA TODAS LAS INSTRUCCIONES ANTES DE EMPEZAR LA INSTALACIÓN
Los soportes de montaje de instalación rápida a la medida REESE ® sólo incluyen las piezas para instalar los soportes a la
medida al bastidor.
INSTALACIÓN DE 10
PERNOS
Equipo necesario:
Kit de tornillos: 56002F
Llaves: 3/4, 7/8, 18mm, 15 mm, 18mm
Brocas de taladro: 1/8”, 9/16”
Otras herramientas: Perforador central, cinta
de medir
Todos los tornillos
Igual en ambos lados
RE
ES
E
1
ETIQUETA DE CALIFICACIÓN
2
3
4

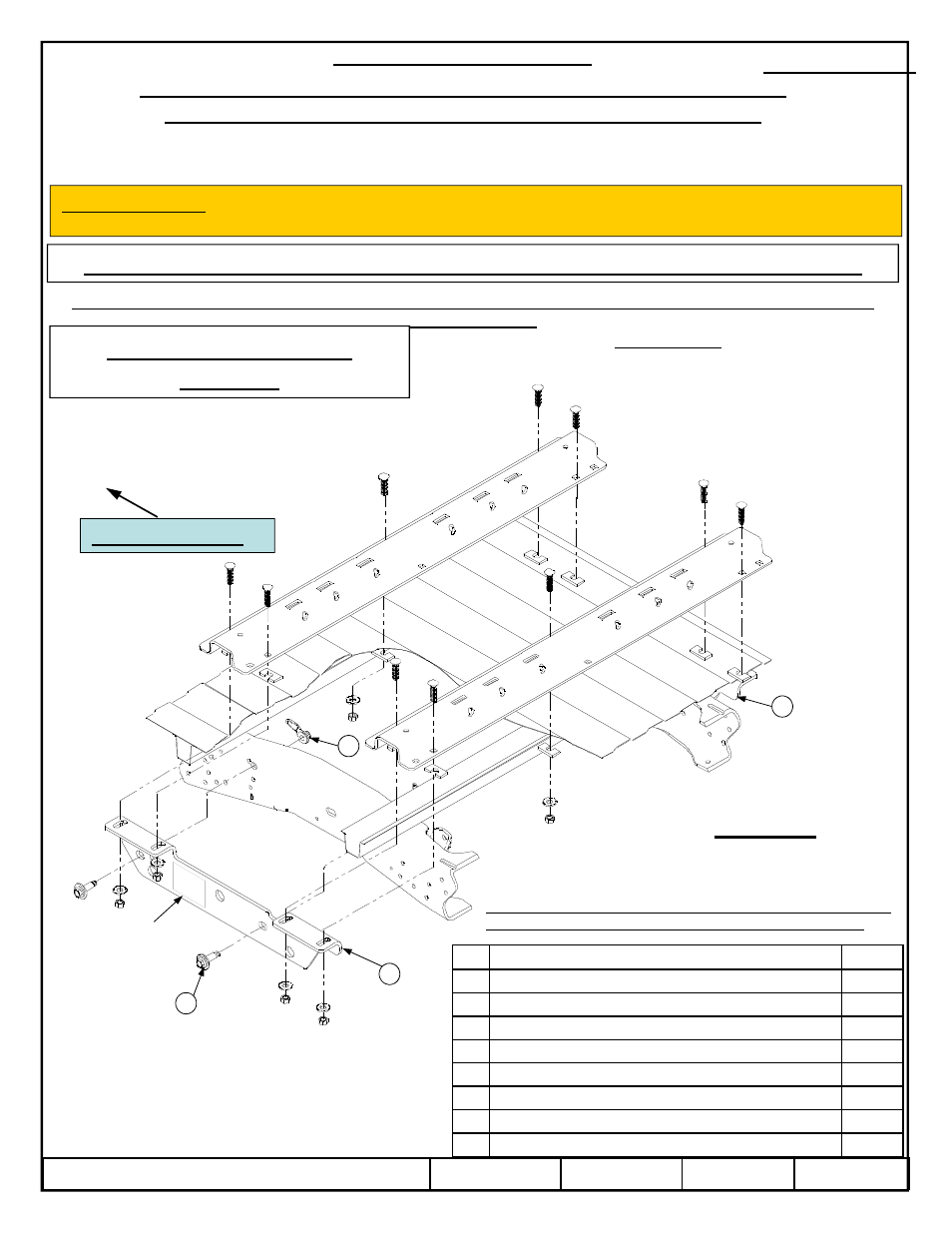

Figura 1
©
2011 Cequent Performance Products, Inc.
Hoja 9 de 12 56002N 9/8/11 Rev. A
Los tornillos que se indican abajo vienen con este kit, todas las otras
piezas mencionadas se suministran con número de parte 30153.
Pi eza Des cri pci ón Ca nti da d
1 PERNO Y ARANDELA M14 X 45 4
2 TUERCA Y RETENEDOR M14 4
3 SOPORTE DEL BASTIDOR, LADO CONDUCTOR 1
4 SOPORTE DEL BASTIDOR, LADO PASAJERO 1
5 ARANDELA PLAN 1/4" (Ver FIG. 1c) 2
6 TUERCA, NYLOK 1/4"-20 (Ver FIG. 1c) 1
7 PERNO, CABEZA HEX. 1/4"-20 x 1 1/4" GRADO 2 (Ver FIG. 1c) 1
8 SOPORTE EN L (Ver FIG. 1c) 1
