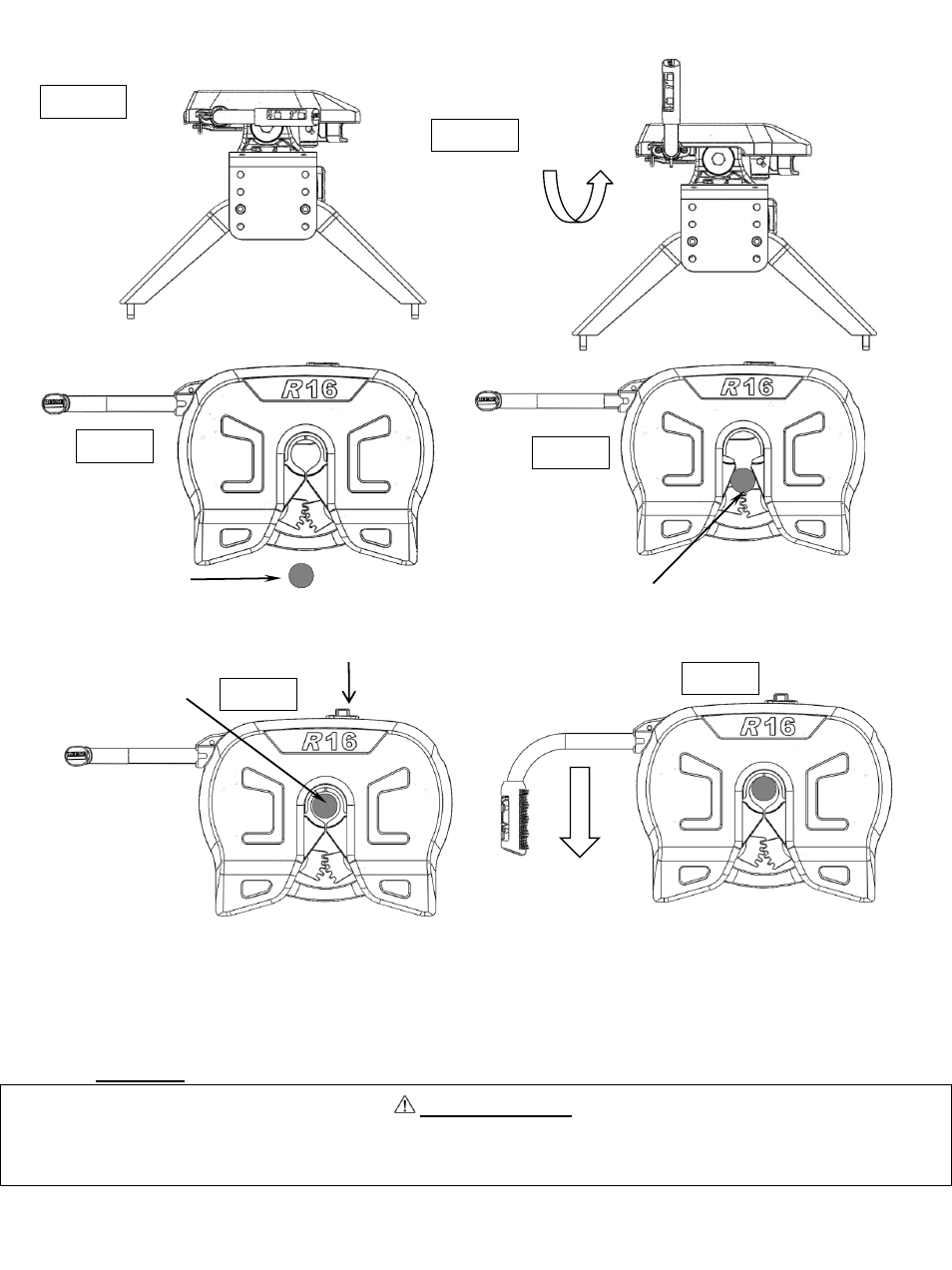

Fig. 10b

King Pin

Gire la manija de enganche de la posición de bloqueo (ver Fig. 10a) hasta la posición de desbloqueo (ver Fig. 10b). Esto
desbloqueará el sistema de abrazadera. NOTA: Las abrazaderas del enganche no se abrirán y no puede ocurrir un enganche
correcto si la manija no se apunta hacia arriba.

BLOQUEADO

DESBLOQUEADO

King Pin

Indicador del king pin

– king pin afuera está en

posición de bloqueo

Fig. 11

Fig. 12

Fig. 13

Con la manija en la posición abierta (ver Fig. 11), retroceda el vehículo lentamente hacia el remolque. A medida que el king
pin entra al enganche, empujará las mordazas del enganche abiertas y extenderá la manija (Ver Fig. 12). A medida que el
king pin entra completamente en la cabeza, las mordazas se cerrarán alrededor del king pin y regresarán a la posición de
cierre y el indicador del king pin se extenderá desde el ensamble de cabeza (ver Fig. 13).

Después de bloquear el king pin, rote la manija hacia abajo para asegurar que las mordazas estén bloqueadas alrededor del
king pin (ver fig. 14).

Utilice únicamente el método descrito anteriormente para enganchar.

Fig. 14

Fig. 10a

ADVERTENCIA:

No intente enganchar usando los gatos del remolque para bajar el remolque y el king pin. Esto podría resultar en que el king pin
quede sobre la placa de deslizamiento en vez de quedar dentro de la abertura del enganche donde se encuentran las mordazas.
El king pin podría deslizarse fuera del enganche causar la caída del remolque, lo que podría resulta en la muerte o lesiones graves.
