Instrucciones de instalación
Soporte de agarre
HERRAMIENTAS NECESARIAS:
Brocas: 7/16”, 9/16” y ¼”
© 2010 Cequent Performance Products, Inc. Hoja 29 de 30 26002IN 05/14/12 Rev. M
ADVERTENCIA:
Lea todas las instrucciones antes de instalar el perno adicional.
¡No seguir estas instrucciones podría resultar en la muerte o lesión de gravedad!
Para apoyo con la instalación u operación, póngase en contacto con el Servicio Técnico de CPP: 1-888-521-0510.
2-1/4”

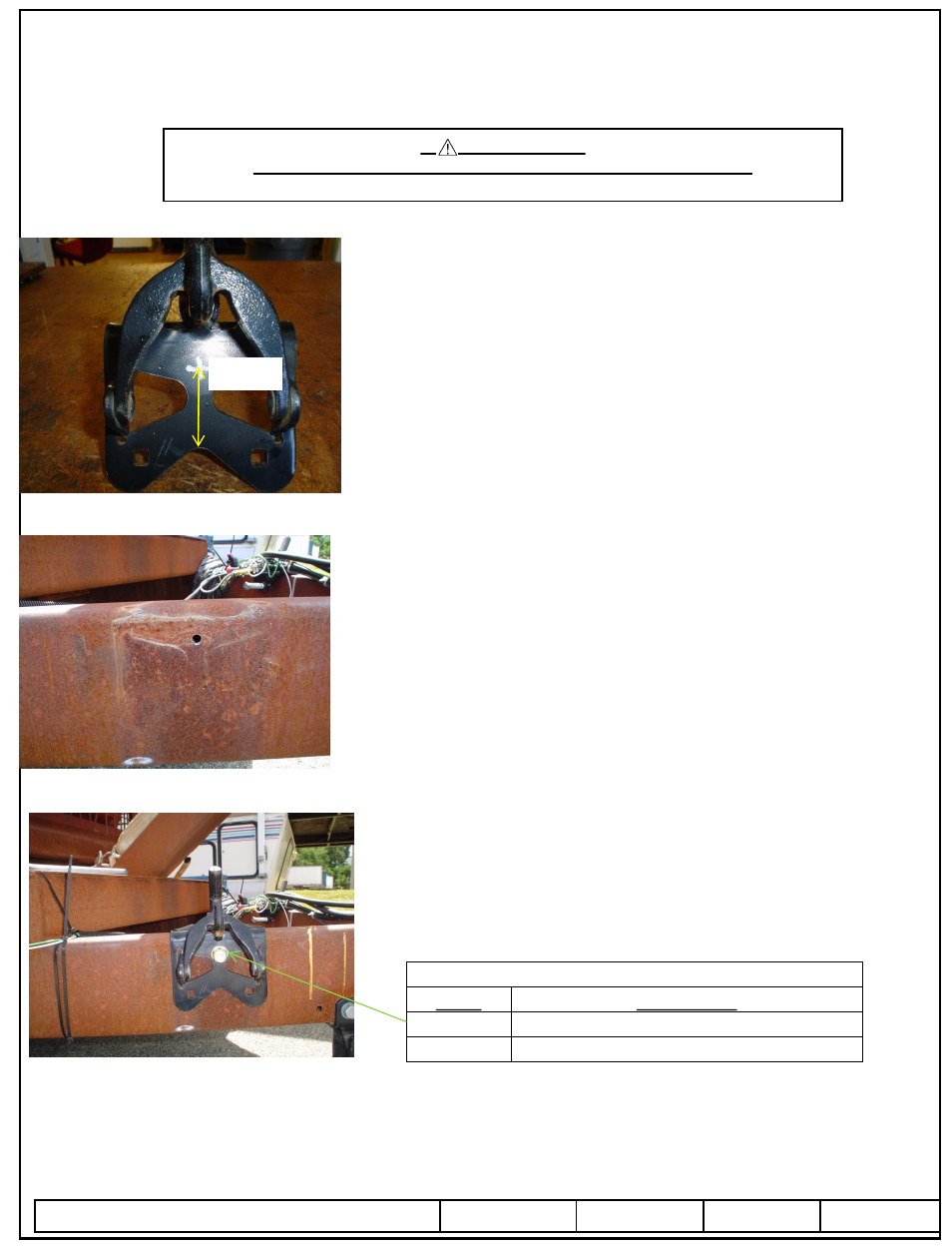

•Instalación de un perno adicional en el soporte de agarre.
•Marque la localización del orificio a perforar dentro del soporte de
agarre. Centre el orificio de izquierda a derecha y colóquelo 2-1/4”
por encima del arco en el soporte. Vea la foto de la izquierda.
•Antes de colocar el soporte en el bastidor, perfore un orificio de
9/16” en el soporte.
•Coloque el soporte en el lugar correcto en el bastidor de la manera
indicada en las instrucciones del producto o vuelva a colocarlo donde
estaba si ya se había instalado.
•Usando el orificio del soporte como guía, perfore un orificio piloto
de ¼”. Cerciórese de que quede centrado en el orificio del soporte.
• Un método para permanecer centrado es usar el taladro 9/16”
primero. Simplemente haga un pequeño orificio en el bastidor con la
broca 9/16”. Luego termine de taladrar con una broca de ¼” y luego
con una broca de 7/16” para obtener el orificio final. Vea el orificio
piloto a la izquierda.
•Instale el tornillo de auto-enroscado de ½” dentro del orificio en
el soporte y bastidor. Apriete a 50 pies/lbs.
•Vuelva a apretar el tornillo de fijación de ½” en el interior del
bastidor. Gire únicamente un ¼ a ½ de giro después de hacer
contacto con el bastidor.
Cequent Performance Products, Inc.
47912 Halyard Dr. Suite 100
Plymouth, MI 48170
LISTA DE PARTES
CANT. DESCRIPCIÓN
2 TORNILLO DE AUTO-ENROSCADO 1/2" x 1.00”
1 HOJA DE INSTRUCCIONES
