Instrucciones de instalación

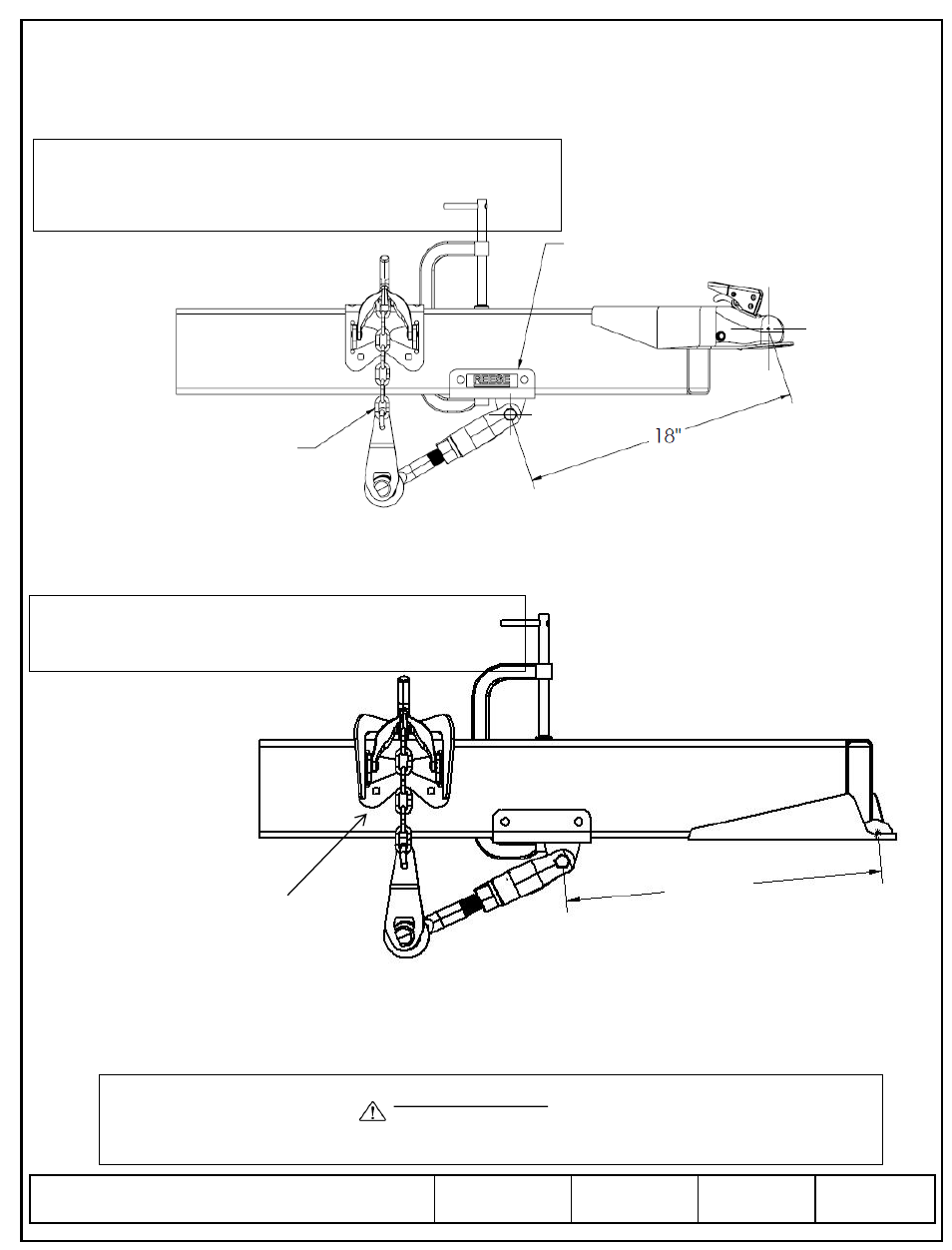

Figura 7 – Ubicaciones aproximadas del brazo de leva para kits de distribución de peso estilo Barra Redonda
Puntos de instalación estilo Barra Redonda
(Acoplador estándar)
© 2010 Cequent Performance Products, Inc.
Hoja 24 de 30 26002IN 09/03/13 Rev. N
Las mediciones en las figuras 6A y 7A son pautas, el ajuste de la longitud del brazo de leva mediante la tuerca de ajuste
(Figura 5) podría ser necesario después de la instalación en instrucciones posteriores de este manual. Cequent Performance
Products, Inc. no es responsable por daños incurridos por ignorar alguna parte de este manual.
PRECAUCIÓN:
Si usted tiene un acoplador instalado en la parte inferior podría ser necesario que incline el montaje esférico
lo más que pueda hacia el frente del vehículo de remolque.
19-1/8”
Puntos de instalación de Barra Redonda
(Acoplador de montaje inferior)
DESDE LA MARCA EN EL
ACOPLADOR
A LO LARGO DEL COSTADO
DEL BASTIDOR
Figura 7A – Ubicaciones aproximadas del brazo de leva para kits de distribución de peso de Barra Redonda
Sistema REESE Doble Leva HP
Control de oscilación de Alto Desempeño
LA CADENA DEBE
ESTAR LO MÁS
RECTA
POSIBLE HACIA
ARRIBA Y HACIA
ABAJO
ORIENTACIÓN
DE LA PLACA
DEL BASTIDOR
DESDE LA MARCA EN EL
ACOPLADOR A LO LARGO DEL
COSTADO DEL DEL BASTIDOR
LA CADENA
DEBE ESTAR LO
MÁS RECTA
POSIBLE
