Paramagnetic O2 Purity Analyzer Operational

Theory

Teledyne Analytical Instruments

23

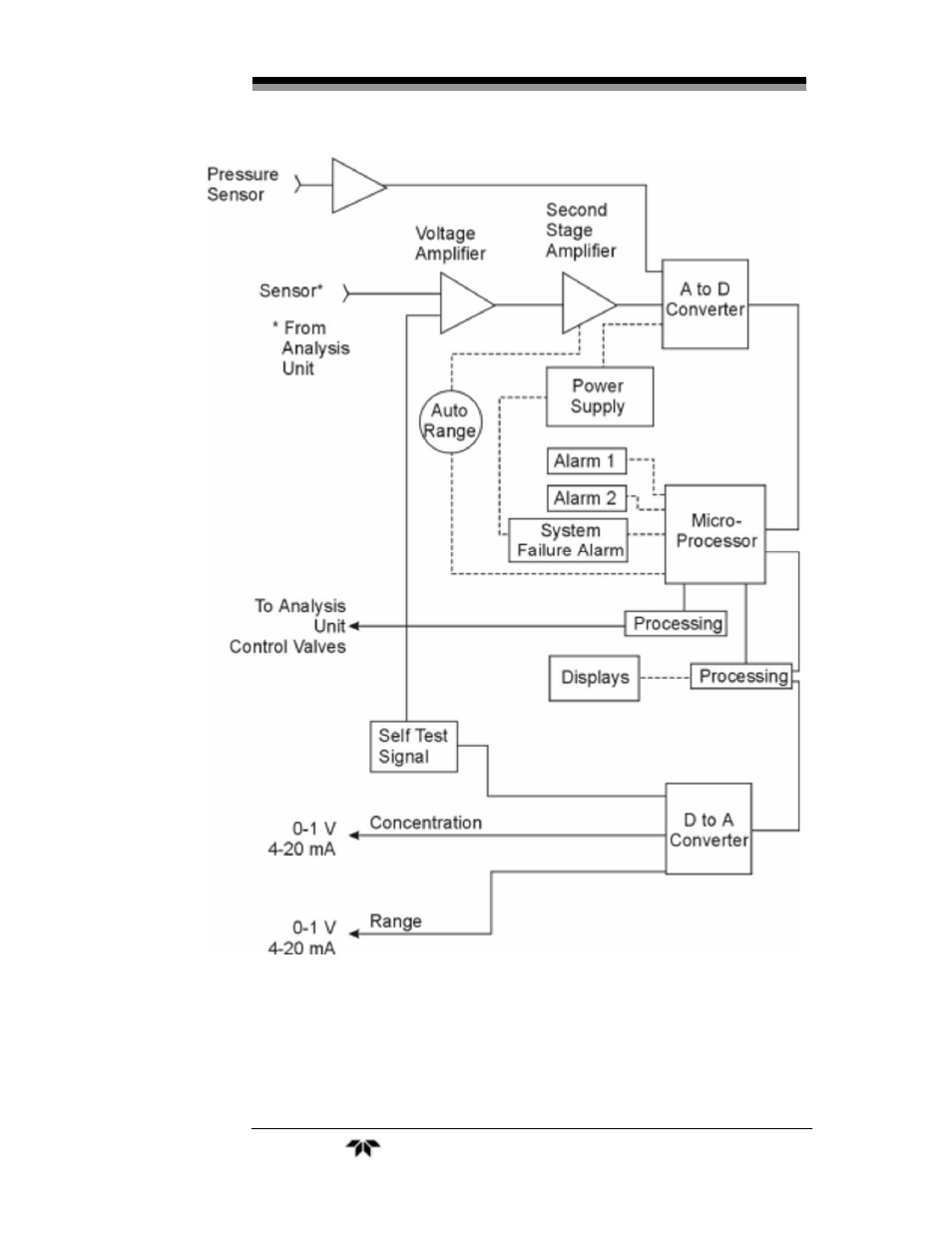

Figure 2-4: Block Diagram of the Model 3010MA Electronics
