Caractéristiques techniques
Type 2301
→
avec la fonction a :
sans une unité de commande : il convient d’appliquer de l’air
comprimé (5 bars) au raccord d’air de pilotage 1 : ouverture de
la vanne.
avec une unité de commande : Ouvrir la vanne conformément
aux instructions de service de la commande.
→
Retenez à l’aide d’une clй а fourche appropriée sur le méplat du
embout.
avertissement !
risque de blessures dы а la sortie de fluide et à la décharge
de pression.
L’interface du corps peut se détacher si la rotation se fait dans la
mauvaise direction.
• Tourner l’actionneur uniquement dans le sens prescrit
→
Positionner une clé plate appropriée sur le six pans de l’actionneur.
→
Amener l’actionneur dans la position souhaitée en tournant dans
le sens contraire des aiguilles d’une montre (vu de dessous).
Clé plate

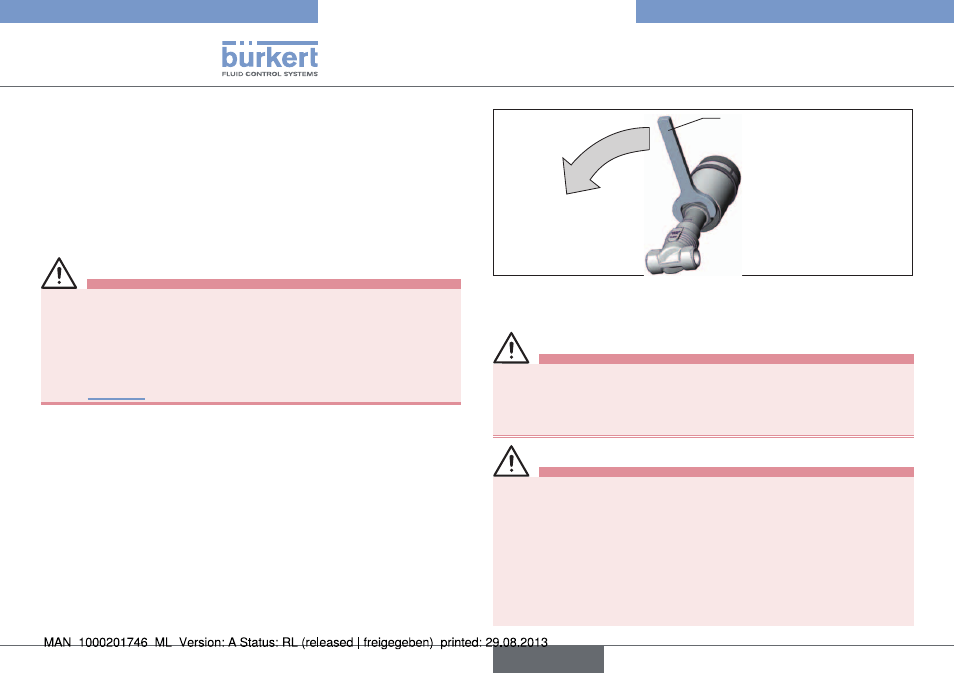

Fig. 7 : Tourner avec une clé plate
8.4. raccordement pneumatique
Danger !
risque de blessures dы а la présence de haute pression dans
l’installation.
• Avant de desserrer les conduites et les vannes, coupez la pres-
sion et purgez l’air des conduites.
avertissement !
risque de blessures dû aux tuyaux flexibles de raccordement
non appropriés.
Les tuyaux flexibles ne résistant pas à la plage de pression et de
température peuvent entraîner des situations dangereuses.
• Utilisez uniquement des tuyaux flexibles homologués pour la plage
de pression et de température indiquée.
• Respectez les indications figurant sur la fiche technique du fabri-
cant de tuyaux flexibles.
français
