21
Technische Daten
Typ 2301
B
P
A
In Ruhestellung durch Federkraft geöffnet.
I
P
A Stellfunktion über wechselseitige
Druckbeaufschlagung
6.2.2. anströmung unter sitz
Je nach Ausführung wird das Ventil mit Federkraft (SFA) oder mit
Steuerdruck (SFB und SFI) gegen den Mediumsstrom geschlossen.
Da unter dem Regelkegel der Mediumsdruck ansteht, trägt dieser
zur Öffnung des Ventils bei.
WarnunG!
sitzundichtheit bei zu geringem mindeststeuerdruck oder zu
hohem mediumsdruck!
Ein zu geringer Mindeststeuerdruck bei SFB und SFI oder das
Überschreiten des zulässigen Mediumsdrucks kann zu Undichtigkeit
am Sitz führen.
• Mindeststeuerdruck einhalten.
• Mediumsdruck nicht überschreiten (siehe Kap. „Druckbereiche“).
SFA SFB / SFI

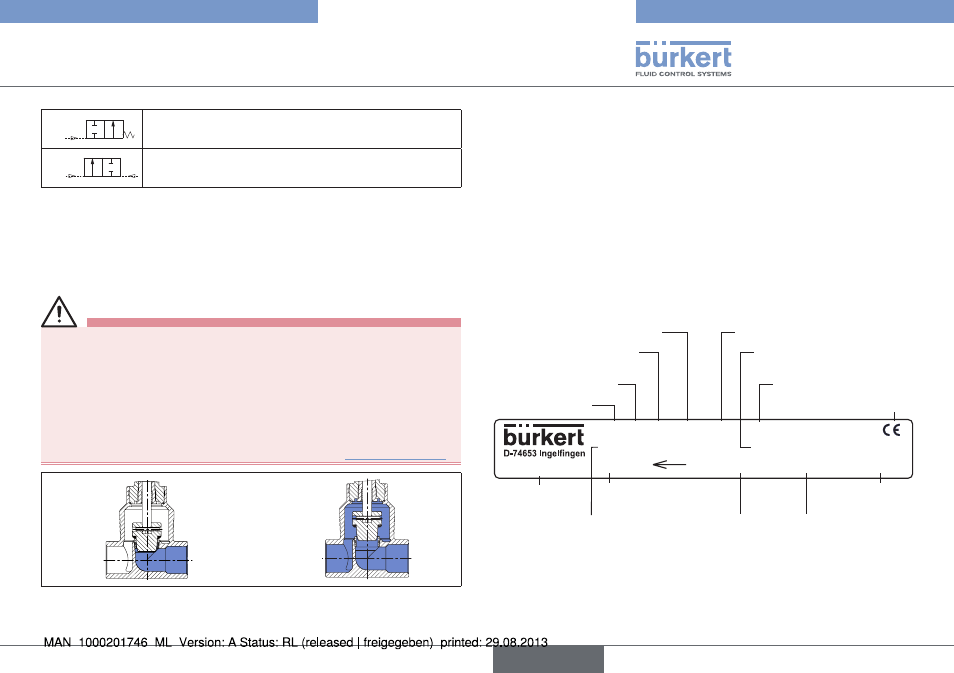

Bild 1: Anströmung unter Sitz
(Ruhe auf/zu, gegen Medium schließend)
7. Technische DaTen
7.1. konformität
Das Geradsitzregelventil Typ 2301 ist konform zu den EG-Richt-
linien entsprechend der EG-Konformitätserklärung.
7.2. normen
Die angewandten Normen, mit denen die Konformität mit den EG-Richt-
linien nachgewiesen wird, sind in der EG-Baumusterprüfbescheinigung
und/oder der EG-Konformitätserklärung nachzulesen.
7.3. Typschild
00189145
2301 A 25M PTFE VA
Tmed -10°C - +185°C
Flow 1 2
Pilot 5,5-7bar
Pmed 16,0bar
W3ZLT G1" Kvs12,0
CE-Kennzeichnung
Zulässiger Steuerdruck
Zulässiger Mediumsdruck
Typ
Steuerfunktion (SF)
Nennweite Sitz /
Antriebsgröße
Dichtwerkstoff Gehäusewerkstoff
Identnummer
des Geräts
Durchflussrichtung
Zulässige
Mediumstemperatur
Herstellerdatum
(verschlüsselt)
Hauptmaße
Leitungsanschluss
Durchflusskapazität in
Serienbedingungen
deutsch
