24
Technische Daten
Typ 2301
WarnunG!
Verletzungsgefahr bei unsachgemäßer montage!
• Die Montage darf nur autorisiertes Fachpersonal mit geeigne-
tem Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes einschalten der anlage
und unkontrollierten wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach der Montage einen kontrollierten Wiederanlauf gewährleisten.
Bei steuerfunktion i – gefahr bei steuerdruckausfall!
Bei Steuerfunktion I erfolgt die Ansteuerung und Rückstellung
pneumatisch. Bei Druckausfall wird keine definierte Position erreicht.
• Für einen kontrollierten Wiederanlauf das Gerät zunächst mit
Steuerdruck beaufschlagen, danach erst das Medium aufschalten.
Verletzungsgefahr durch sich bewegende teile im gerät!
• Nicht in Öffnungen fassen.
8.2. Vor dem einbau
• Die Einbaulage des Geradsitzregelventils ist beliebig, vorzugs-
weise Antrieb nach oben.
• Vor dem Anschluss des Ventils auf fluchtende Rohrleitungen
achten.
• Durchflussrichtung beachten (Anströmung immer unter Sitz).
8.2.1. Vorbereitende arbeiten
→
Rohrleitungen von Verunreinigungen säubern (Dichtungsmaterial,
Metallspäne etc.).
geräte mit schweißgehäuse
Ansteuerung vom Antrieb demontieren (falls vorhanden):
→
Ventilgehäuse in eine Haltevorrichtung einspannen.
→
Befestigungsschrauben lösen (2x).
→
Ansteuerung nach oben abziehen.
Befestigungs-
schraube (2x)
Ansteuerung
Antrieb

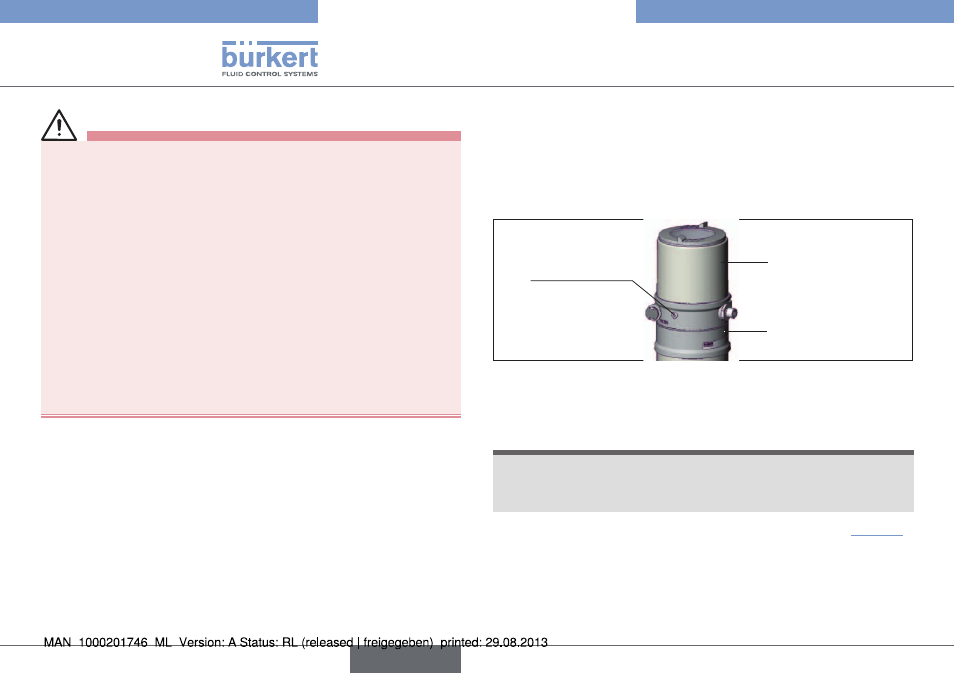

Bild 2: Ansteuerung demontieren
Antrieb vom Ventilgehäuse demontieren:
→
Collet (weiße Tülle) in Steuerluftanschluss 1 montieren.
hinWeis!
Beschädigung der sitzdichtung bzw. der sitzkontur!
• Das Ventil muss sich bei der Demontage des Antriebs in geöff-
neter Stellung befinden.
→
Bei Steuerfunktion A den Steuerluftanschluss 1 (siehe „Bild 3“)
mit Druckluft (5 bar) beaufschlagen: Ventil öffnet.
→
An der Schlüsselfläche des Nippels mit passendem Gabelschlüssel
ansetzen.
→
Antrieb vom Ventilgehäuse abschrauben.
deutsch
