29
Technische Daten
Typ 2301
Steuerluftanschluss
Abluftanschluss
Zusätzlicher Abluftanschluss
nur mit vorgesteuertem
Stellsystem für hohe Luftleistung
(Antriebsgröße ø 130)
1
3
3.1

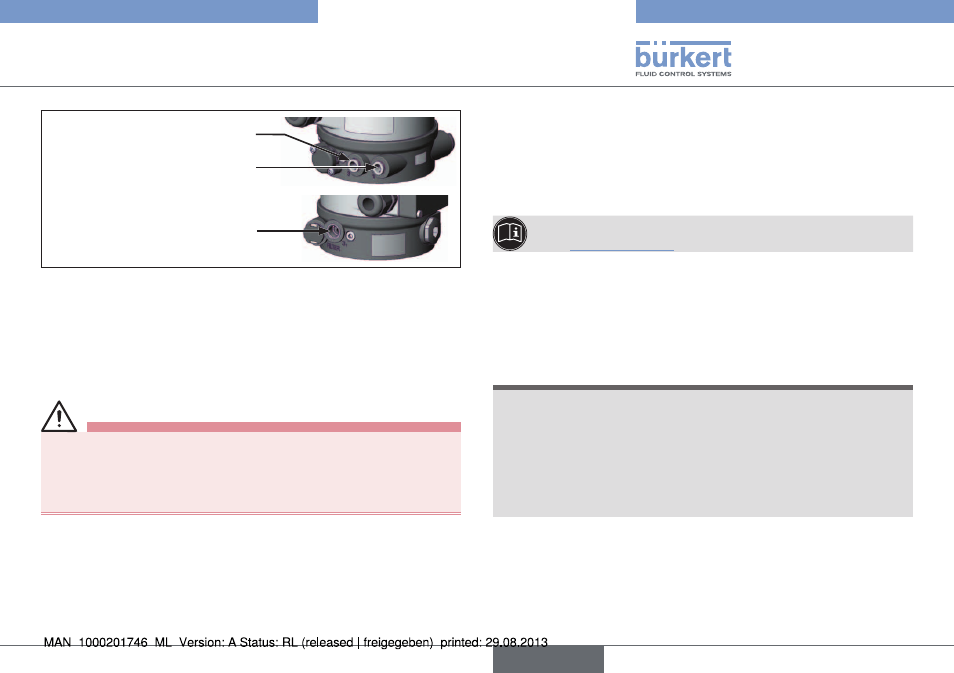

Bild 8: Pneumatischer Anschluss
steuerluftschlauch:
Es können Steuerluftschläuche der Größen 6/4 mm bzw. 1/4“ ver-
wendet werden.
Optional ist ein Steuerluftanschluss über G1/8“-Gewinde möglich.
8.5. Demontage
Gefahr!
Verletzungsgefahr durch mediumsaustritt und Druckentladung!
Der Ausbau eines Geräts, das unter Druck steht, ist wegen plötz-
licher Druckentladung oder Mediumsaustritt gefährlich.
• Vor dem Ausbau den Druck abschalten und Leitungen entlüften.
Vorgehensweise:
→
Pneumatischen Anschluss lösen.
→
Gerät demontieren.
8.6. wartungsarbeiten
→
Sichtkontrolle einmal pro Jahr am Gerät durchführen. Je nach Ein-
satzbedingungen werden kürzere Wartungsintervalle empfohlen.
Verschleißteile: Dichtungen und Pendelteller.
→
Bei Undichtheiten das jeweilige Verschleißteil austauschen.
Die Wartungs- und Reparaturanleitung finden Sie im Internet
unter:
www.buerkert.de
9. TransPorT lagerung,
enTsorgung
hinWeis!
transportschäden und lagerschäden!
• Gerät vor Nässe und Schmutz geschützt in einer stoßfesten
Verpackung transportieren und lagern.
• Zulässige Lagertemperatur: –20 … +65 °C.
umweltschäden durch von medien kontaminierte geräteteile.
• Gerät und Verpackung umweltgerecht entsorgen!
deutsch
