25
Technische Daten
Typ 2301
Antrieb
Nippel
Ventilgehäuse
Schlüsselfläche
für Gabelschlüssel
Steuerluftanschluss
SFA, SFB, SFI
Entlüftungsanschluss
SFA, SFB
Steuerluftanschluss
SFI
2
1
Collet montieren:

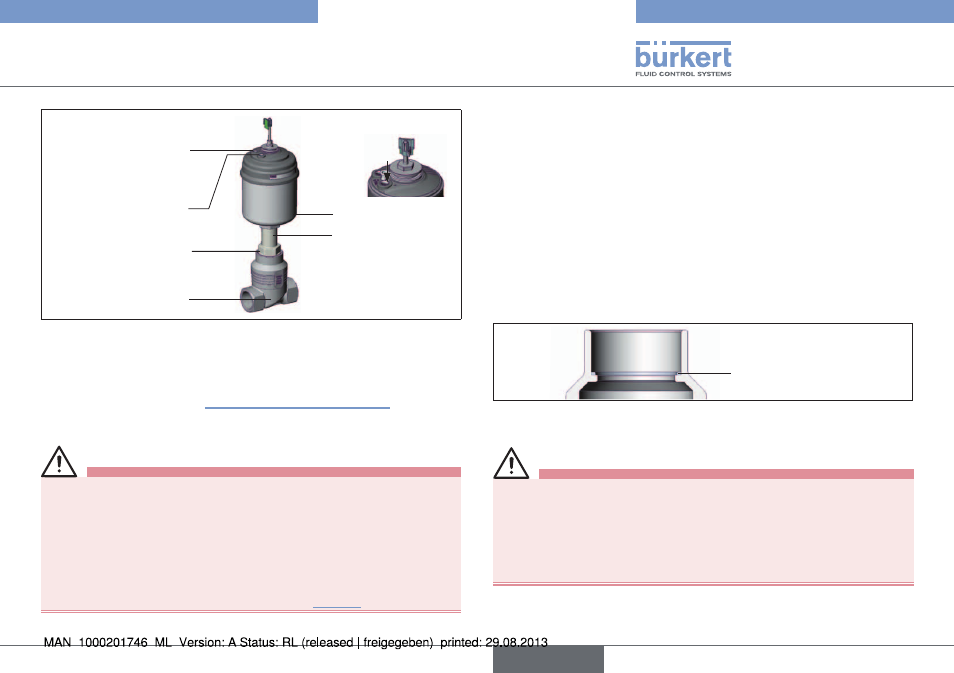

Bild 3: Einbau
andere geräteausführungen
→
Antrieb nur bei kundenspezifischer Erfordernis demontieren.
→
Vorgehensweise siehe „Geräte mit Schweißgehäuse“.
8.3. einbau
WarnunG!
Verletzungsgefahr bei unsachgemäßem einbau!
Der Einbau mit ungeeignetem Werkzeug oder das Nichtbeachten
des Anziehdrehmoments ist wegen der möglichen Beschädigung
des Geräts gefährlich.
• Zur Montage einen Gabelschlüssel, keinesfalls eine Rohrzange
verwenden.
• Das Anziehdrehmoment beachten (siehe „Tab. 5“).
schmutzfänger für geräte mit Zulassung nach en 161
Nach EN 161 „Automatische Absperrventile für Gasbrenner und Gas-
geräte“ muss dem Ventil ein Schmutzfänger vorgeschaltet werden, der
das Eindringen eines 1-mm-Prüfdorns verhindert.
8.3.1. gehäuse montieren
schweißgehäuse
→
Ventilgehäuse in Rohrleitungssystem einschweißen.
andere gehäuseausführungen
→
Gehäuse mit Rohrleitung verbinden.
8.3.2. antrieb montieren (schweißgehäuse)
Graphitdichtung
Bild 4: Graphitdichtung
→
Graphitdichtung prüfen und bei Bedarf erneuern.
WarnunG!
gefahr durch falsche schmierstoffe!
Ungeeigneter Schmierstoff kann das Medium verunreinigen. Bei
Sauerstoffanwendungen besteht dadurch Explosionsgefahr!
• Bei spezifischen Anwendungen wie z. B. Sauerstoff- oder Ana-
lyseanwendungen nur entsprechend zugelassene Schmierstoffe
verwenden.
→
Nippelgewinde vor Wiedereinbau des Antriebs einfetten (z. B.
mit Klüberpaste UH1 96-402 der Fa. Klüber).
deutsch
