26
Technische Daten
Typ 2301
hinWeis!
Beschädigung der sitzdichtung bzw. der sitzkontur!
• Das Ventil muss sich bei der Montage des Antriebs in geöffne-
ter Stellung befinden.
→
Bei Steuerfunktion A den Steuerluftanschluss 1 (siehe „Bild 3“)
mit Druckluft (5 bar) beaufschlagen: Ventil öffnet.
→
Antrieb in das Ventilgehäuse einschrauben. Anziehdrehmoment
beachten (siehe „Tab. 5“).
anziehdrehmomente Ventilgehäuse / nippel
Dn anziehdrehmoment [nm]
10/15 45 ±3
20 50 ±3
25 60 ±3
32/40 65 ±3
50 70 ±3
65 100 ±3
80 120 ±5
100 150 ±5
Tab. 5: Anziehdrehmomente Ventilgehäuse / Nippel
8.3.3. ansteuerung montieren
Vor der Montage die Lage der Anschlüsse der Ansteuerung
prüfen und gegebenenfalls den Antrieb ausrichten.
Beschreibung siehe Kapitel „8.3.4. Drehen des Antriebs“.
→
Collet aus Steuerluftanschluss 1 entfernen.
→
Korrekte Position der O-Ringe in Steuerluftanschlüssen prüfen.
→
Puckhalter und Ansteuerung so ausrichten, dass
1. der Puckhalter in die Führungsschiene der Ansteuerung und
2. die Stutzen der Ansteuerung in die Steuerluftanschlüsse des
Antriebs (siehe „Bild 5“) hineinfinden.
hinWeis!
Beschädigung der platine oder funktionsausfall!
• Darauf achten, dass der Puckhalter plan auf der Führungs-
schiene aufliegt.
Führungsschiene
Puckhalter

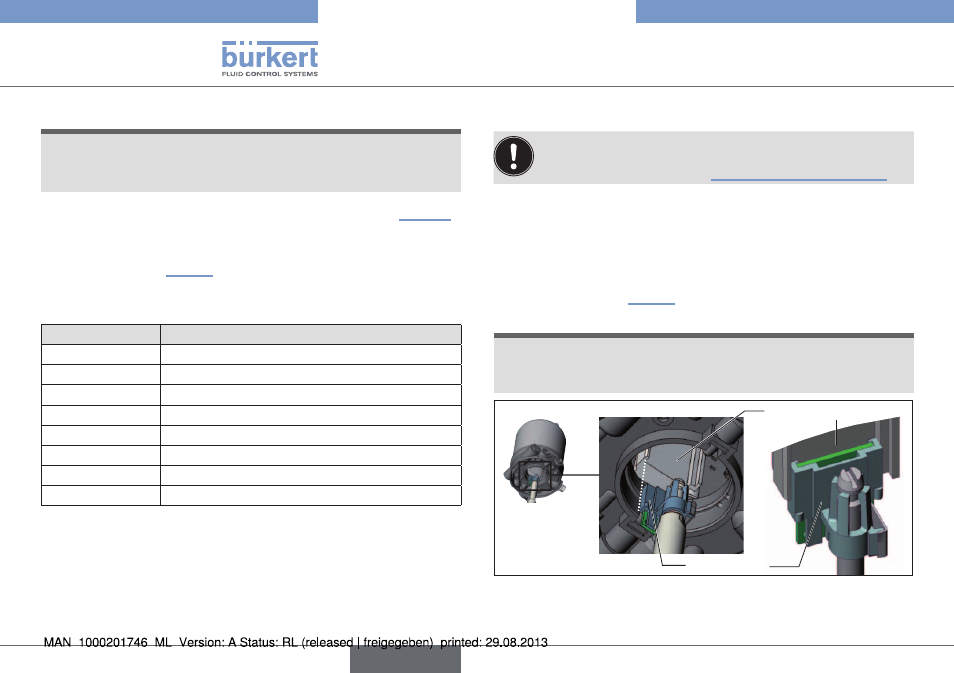

Bild 5: Ausrichten des Puckhalters
deutsch
