41
Caractéristiques techniques
Type 2301
remarque !
endommagement de la platine ou panne.
• Veiller à ce que le support de rouleau presseur repose bien à
plat sur le rail de guidage.
Rail de guidage
Support de
rouleau presseur

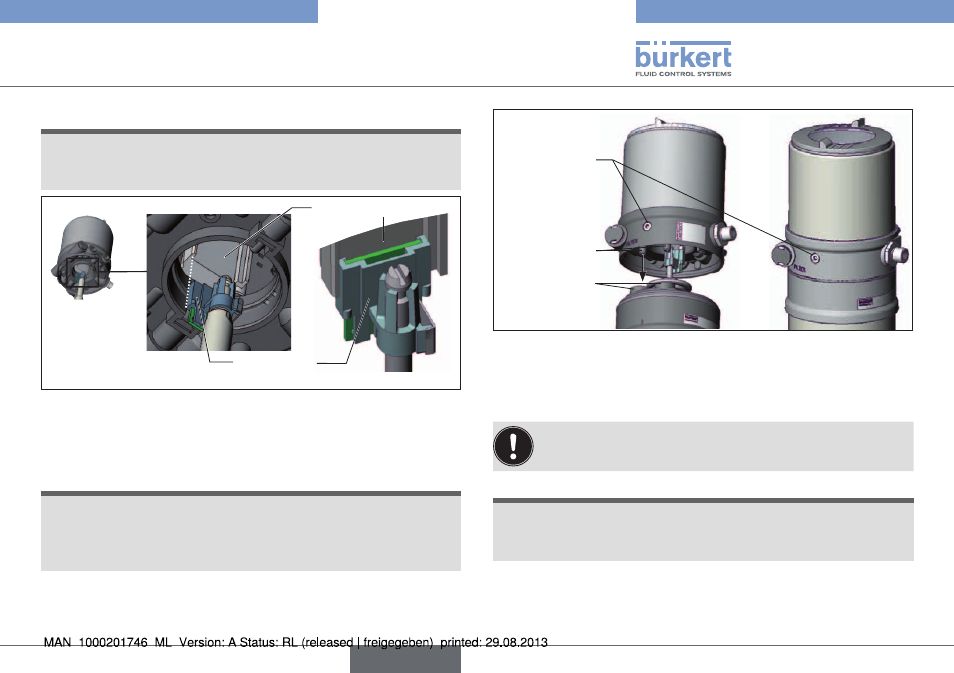

Fig. 5 : Disposition du support de rouleau presseur
→
Glisser de l’unité de commande sur l’actionneur sans la
faire tourner jusqu’à ce que le joint profilé ne présente plus
d’interstice.
remarque !
le type de protection ip65 / ip67 ne peut être garanti si le
couple de serrage de la vis de fixation est trop élevé.
• Les vis de fixation doivent être serrées uniquement avec un
couple de serrage maximal de 0,5 Nm.
→
Fixer l’unité de commande sur l’actionneur à l’aide des deux vis
de fixation latérales. Ne serrer les vis que légèrement (couple de
serrage maxi : 0,5 Nm).
Manchons
Raccord d’air
de pilotage
(actionneur)
Vis de fixation
maxi 0,5 Nm
Fig. 6 : Monter l’unité de commande
8.3.4. rotation de l’actionneur
La position des raccords peut être alignée en continu par la rotation
de l’actionneur de 360°.
Seul l’actionneur complet peut être tourné. La rotation de
l’unité de commande contre l’actionneur n’est pas possible.
remarque !
endommagement du joint ou du contour de siège.
• Lors de l’alignement de l’actionneur, la vanne doit être en position
ouverte.
procédure à suivre :
→
Serrez le corps de vanne dans un dispositif de maintien
(uniquement valable pour les vannes pas encore montées).
français
