39
Caractéristiques techniques
Type 2301
→
Avec la fonction A il convient d’appliquer de l’air comprimé
(5 bars) au raccord d’air de pilotage 1 : ouverture da la vanne.
→
Positionner à l’aide d’une clé plate appropriée sur l’embout.
→
Dévisser l’actionneur du corps de vanne.
Actionneur
Embout
Corps de vanne
Méplat pour
la clé plate
Raccord d’air de
pilotage Fonction A, B, I
Raccord de purge
d’air Fonction A, B
Raccord d’air de
pilotage Fonction I
2
1
Monter le collet:

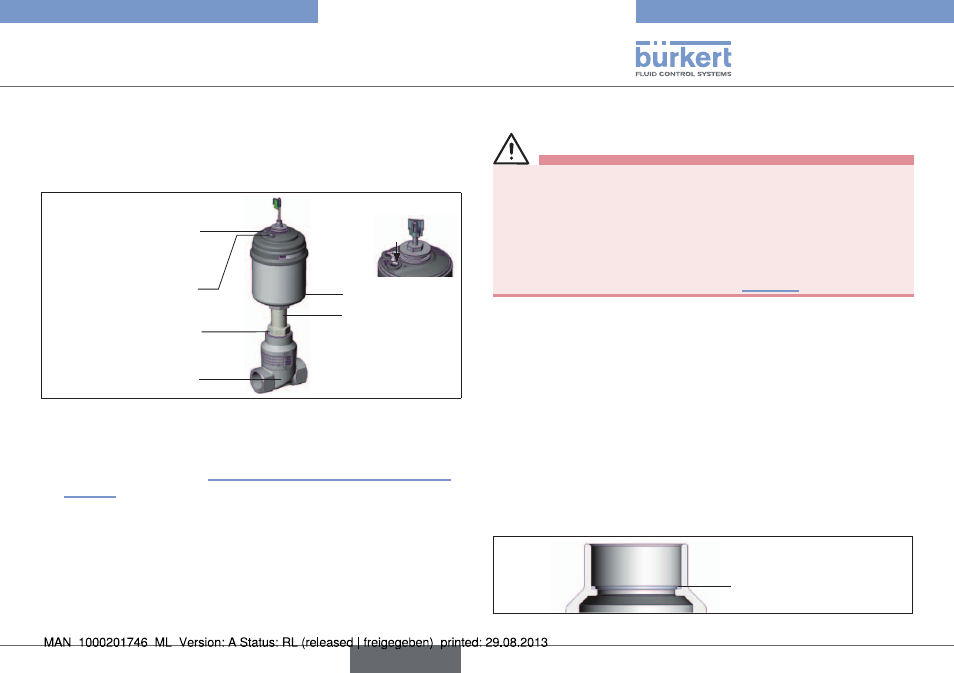

Fig. 3 : Montage
autres versions de corps
→
Démonter l‘actionneur uniquement en cas de besoin.
→
Procédure à suivre voir « Appareils avec corps avec embouts à
souder ».
8.3. montage
avertissement !
risque de blessures dы а un montage non conforme.
Le montage à l’aide d’outils non appropriés ou le non-respect du
couple de serrage est dangereux du fait de l’endommagement
possible de l’appareil.
• Utilisez une clй а fourche pour le montage, en aucun cas une
clй а tubes.
• Respectez le couple de serrage (voir « Tab. 5 »).
panier pour appareils homologués selon din en 161
Selon DIN EN 161 « Vannes d’arrêt automatiques pour brûleurs et
appareils à gaz », il convient de monter un panier en amont de la
vanne qui empêche la pénétration d’un mandrin de contrôle de 1 mm.
8.3.1. montage du corps de vanne
corps avec embouts à souder
→
Soudez le corps de vanne dans le système de tuyauterie.
autres versions de corps
→
Reliez le corps à la tuyauterie.
8.3.2. monter l’actionneur (corps avec
embouts à souder)
Joint graphite
Fig. 4 : Joint graphite
français
