Trunk Mount 2 Bike Carrier
Instrucciones de ensamble:
1.
Retire y realice el inventario del contenido de la caja. (Figura 1)
2.
Rote el tubo de soporte superior y alinee el orificio de ajuste con la ranura de media luna en el
ensamble de soporte principal.
3.
Instale el perno de carruaje suministrado de 1/4" x 1-3/4" de largo, el espaciador y la perilla de ajuste
como se muestra en la Figura 2.
4.
Deslice el ensamble del brazo de la bicicleta sobre el ensamble principal y fíjelo con tornillos como se
muestra en la figura 3. Apriete 1/4 "tuerca hexagonal para brazo de la bicicleta esté ajustada. Deslice
la correa de extremo de la cremallera e instale la tuerca de seguridad para 2 hilos se muestran más
allá de la tuerca. Esto permitirá que el accesorio de correa para pivotar libremente.
5.
Instale las correas de unión como se muestra en la Figura 4.
Página 9 de 12

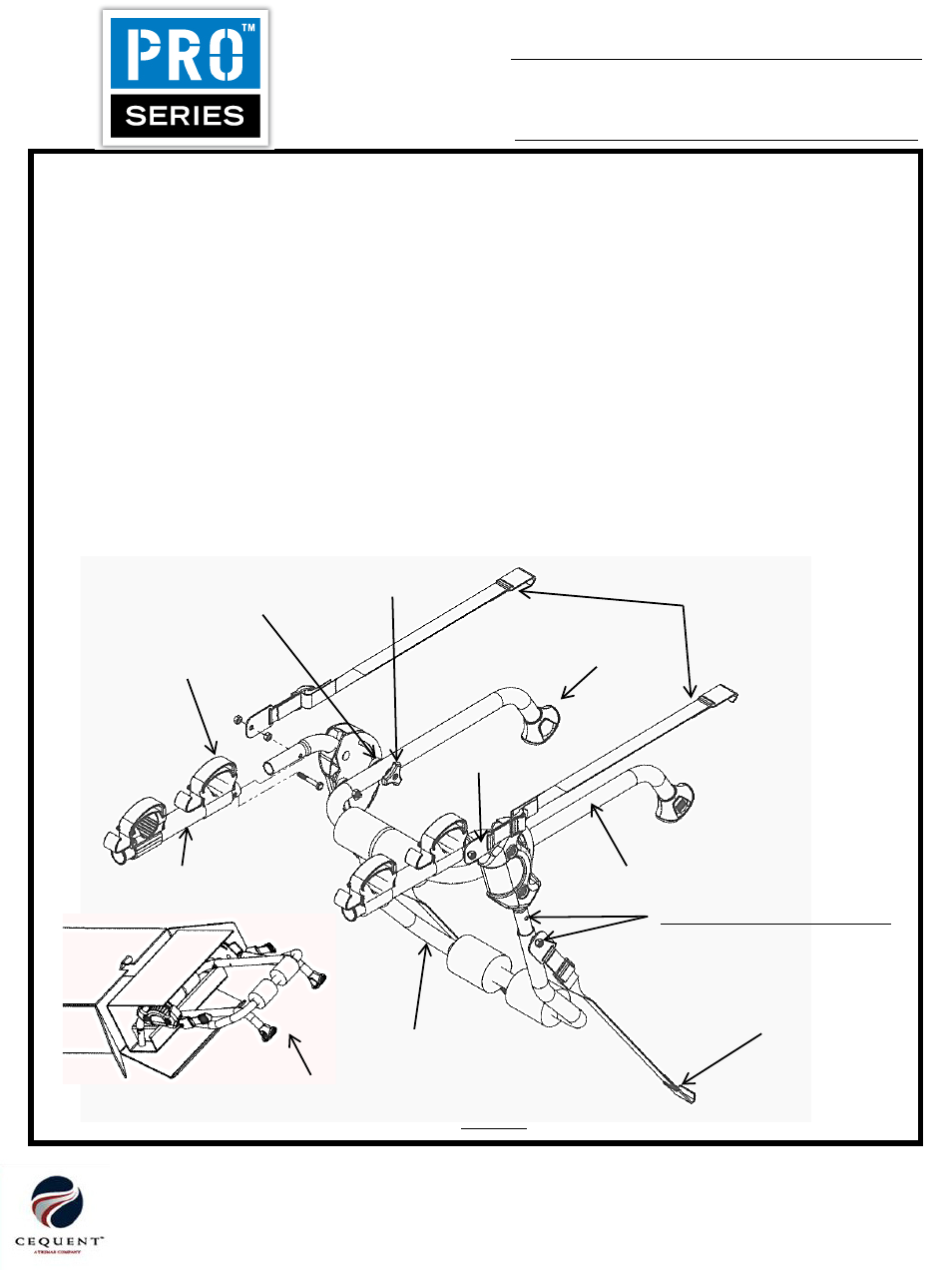

FIGURA 1
soporte inferior
Contenido del kit:
Soporte para bicicletas principal
1
Perno hexagonal ¼ -20 x 1-3/4 2
Soporte del brazo de la bicicletas
2
Correa - vehículo extremo
4
Instrucciones
1
Perilla de ajuste
2
Espaciador
2
Perno de carruaje ¼ -20 x 1-3/4 2
Correa - portadora extremo
2
Tuerca hexagonal ¼ -20
2
Tuerca bloquee ¼ -20
2
ARTÍCULO
DESCRIPCIÓN
1-7/8” Ajuste de la altura para soporte inferior
De la bicicletas correa de retención
Perilla de ajuste
Correa - vehículo extremo
Pata de soporte superior
Correa - vehículo extremo
Correa - portadora extremo
Espaciador
Soporte del brazo de la bicicletas
Soporte para bicicletas principal
soporte superior
