Trunk Mount 2 Bike Carrier
Page 6 de 12
Montage du porte-vélos sur le véhicule :
1. Tenir le porte-vélos dans sa position approximative pour vérifier si le support inférieur doit être placé
dans la position élevée (différence de 1 7/8 po). Se reporter à la figure 1 et à la dernière phrase de la
remarque 4 pour déplacer le support.
2. Appuyer le tube du support inférieur sur le pare-chocs du véhicule, sur la plaque d'immatriculation ou
sur une partie verticale du coffre ou du hayon. Choisir la position la plus solide possible. Ne reposent
pas contre pare-chocs en plastique non pris en charge, les insignes de véhicules, ou mince feuille
métallique souple.Desserrer les boutons de réglage du tube-support supérieur et tourner ce dernier de
façon qu'il touche le véhicule. Les bras de l'assemblage du support principal doivent présenter un
léger angle vers le haut. Serrer les boutons de réglage.
3. Fixer les sangles à crochet supérieures au bord supérieur du coffre ou du hayon. Si un déflecteur
(aileron) est présent, les sangles doivent passer en-dessous si possible. Ne jamais fixer sur du verre,
du plastique ou une garniture.
4. Fixer les sangles à crochet inférieures au bord inférieur du coffre ou du hayon. S'assurer que la
sangle ne passe pas à proximité de l'échappement.
5. Ajuster les sangles supérieures de façon à obtenir une tension uniforme. Ajuster les sangles
inférieures de façon à obtenir une tension uniforme.

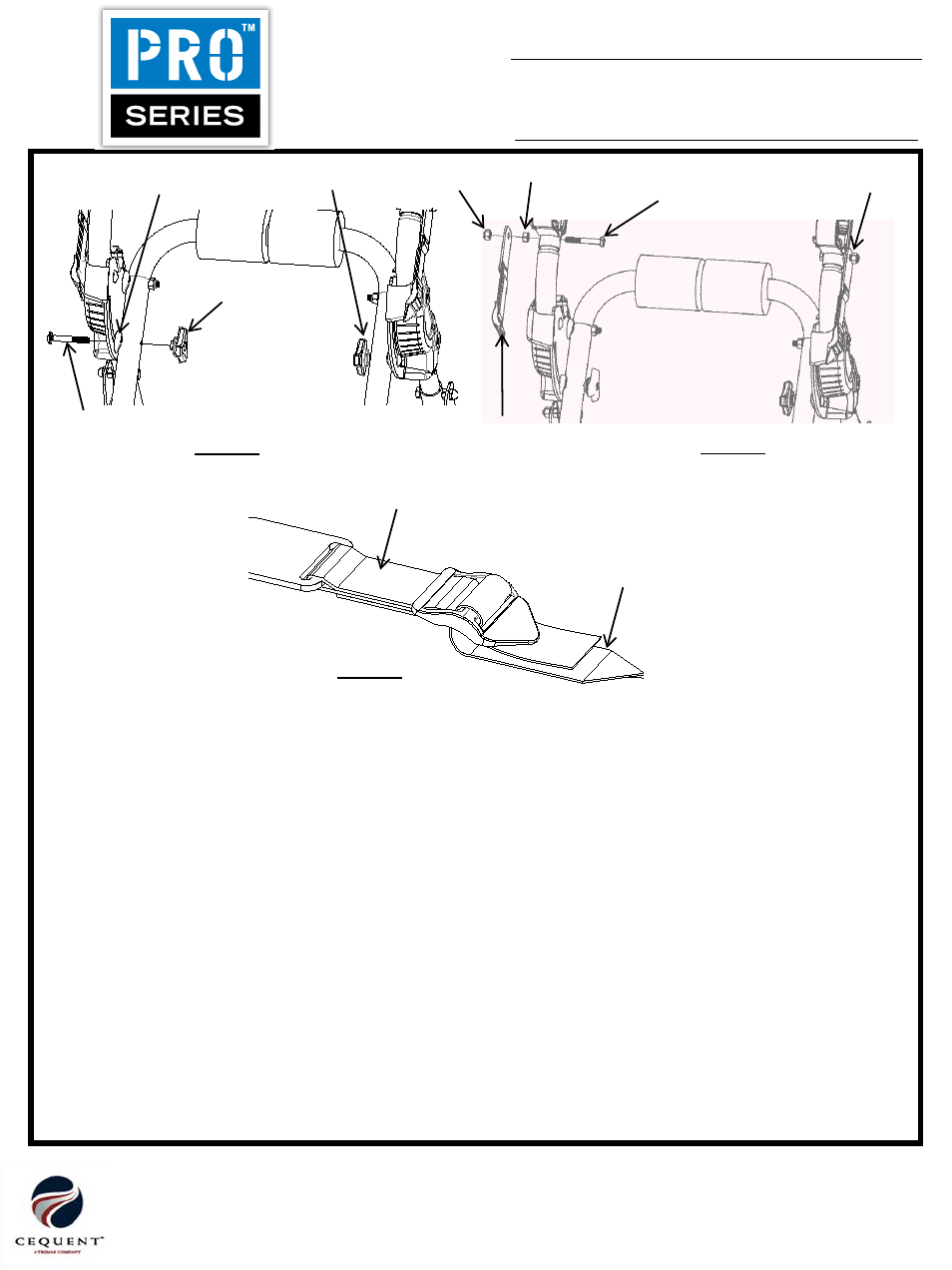

FIGURE 2 FIGURE 3
Espaceur
Article
DESCRIPTION
Bouton de réglage
Boulon de carrosseerie long 1/4-20 x 1-3/4
Boulon hex long 1/4-20 x 1-3/4
Sangle – Extrémité du porte-vélos
Écrou de blocage 1/4-20
Écrou hex. 1/4-20 (voir remarque 4)
Montré assemblé Montré assemblé
FIGURE 4
Sangle - Transporteur extrémité
Sangle - extrémité de véhicule
