Installation Instructions

GOOSENECK MOUNTING KIT

Chevrolet/GMC 3500 Long Bed

2001 - 2007 “Classic”

Part Numbers:

4445

Equipment Required:

Fastener Kit: 4445F
Wrenches: 3/4, 15/16

Drill Bits: 1/4”

Other Tools: Drill, Reciprocating saw

WARNING:

Under no circumstances do we recommend

exceeding the towing vehicle manufacturers recommended vehicle
towing capacity.

All Fasteners Typical Both Sides

9461/9471 HIDE-A-GOOSE HITCH

INSTALLATION

Vehicle Forward

All Fasteners Typical, Both Sides

Fasteners from

Hitch Fastener Kit

Frame Bracket

Passenger’s Side

Frame Bracket

D i ’ Sid

Forward Cross Member

Rear Cross Member

Drive’s Side

Qty. (4)

Conical Toothed Washer, 5/8”

Qty. (2)

Lock Washer, 5/8”

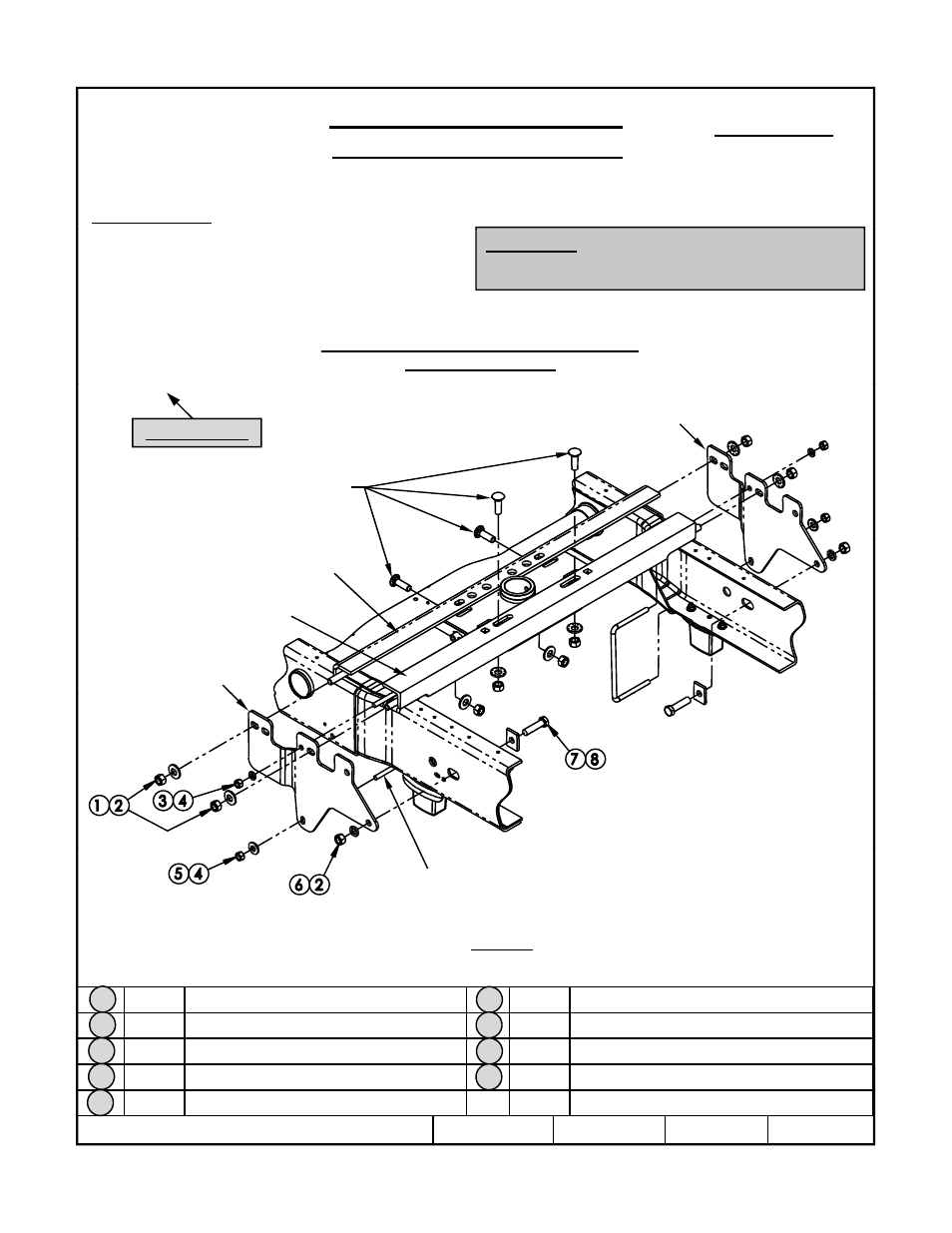

Figure 1

6

1

U-Bolt

z

2008, 2009 Cequent Performance Products

Sheet 1 of 8

4445N

4-3-09

Rev. D

Q y ( )

,

Q y ( )

,

Qty. (6)

Hex Nut, 5/8”-11

Qty. (2)

Hex Bolt, 5/8”-11 x 2”

Qty. (4)

Lock Washer, 1/2”

Qty. (2)

Spacer, 1/4” x 1-1/2” x 2”

Qty. (4)

Hex Nut, 1/2”-13

Qty. (4)

Shims, 5/16” x 2” x 1” (not shown in Figure 1)

Qty. (2)

Conical Toothed Washer, 1/2”

6

7

8

5

4

3

2

1

9
