SUPPORT DE CADRE DE PARE-CHOCS / D'ATTELAGE
(PEUT ÊTRE ABSENT DE CERTAINS MODÈLES)
ÉCROUS À SOUDER EXISTANTS
(LES DEUX LONGERONS DE CHÂSSIS)
Avant du véhicule
Instructions d'installation
NÉCESSAIRE DE MONTAGE RAPIDE SUR MESURE
POUR TRAVERSES DE MONTAGE 30035 ET 58058 SEULEMENT Toyota Tundra 2007 à actuelle
Numéro de pièce :
50084
ATTENTION : En aucun cas nous ne recommandons de dépasser la capacité de charge indiquée par le fabricant du véhicule de remorquage.
LIRE TOUTES LES INSTRUCTIONS AVANT L'INSTALLATION
Les supports du nécessaire de montage rapide sur mesure ne comprennent
que la visserie nécessaire à la fixation des supports sur mesure sur le cadre.
INSTALLATION À 10 BOULONS
Visserie similaire des deux côtés
Toutes les fixations listées
à gauche sont fournies
avec cet ensemble, toutes
les autres fixations
mentionnées sont fournies
avec l'ensemble 30035 &
58058.
6
Équipement requis :
Visserie :
Clés : Clй а douille 3/4 et 15/16 po, 12 mm et 19 mm,
clé dynamométrique.
Mèches : 9/16”
Autres outils : Pointeau, ruban à mesurer, marteau,
écarteur.

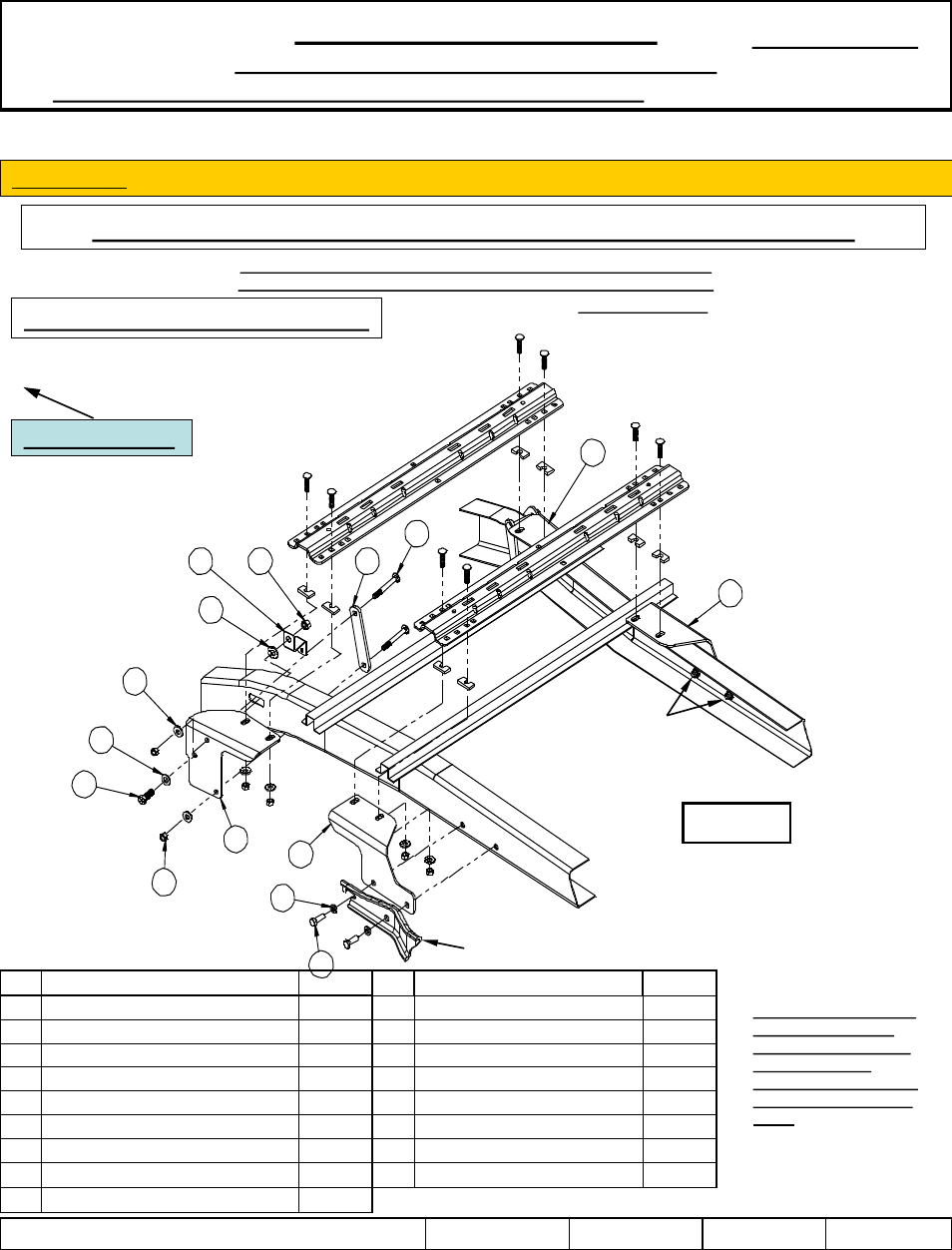

Figure 1
ART. DESCRIPTION QTÉ ART. DESCRIPTION QTÉ
1 Rondelle conique ½ 4 10 Support arrière c. conducteur 1
2 Rondelle conique 5/8 2 11 Support arrière c. Passager 1
3 Rondelle plate 5/8 2 12 Bride 2
4 Boulon carrosserie 1/2-13 x 5.5 Grade 8 4 13 Support en S 1
5 Boulon hex. HD 5/8-11 X 2 Grade 8 2 14 Boulon hex. HD M14-1.5 X 40 4
6 Écrou hex. 5/8-11 Grade 8 2 15 Rondelle frein 9/16 4
7 Écrou hex. 1/2-13 Grade 8 4 16 Boulon hex. HD 1/2-13 X 2 Grade 5 2
8 Support avant c. conducteur 1 17 Rondelle plate 1/2 2
9 Support avant c. passager 1
