© 2012 Cequent Performance Products, Inc.
Rev. D 50084N 9/18/12
10
1
3
4
6
7
2
12
5
8
11
9
14
13
15
SOPORTE DEL PARACHOQUES/BASTIDOR DEL ENGANCHE
(PODRÍA NO ESTAR PRESENTE EN TODOS LOS MODELOS)
TUERCAS DE SOLDAR EXISTENTES
(AMBOS LARGUEROS DEL BASTIDOR)
Frente del vehículo
Instrucciones de instalación
KIT DE MONTAJE PARA INSTALACIÓN RÁPIDA A LA MEDIDA
PARA LARGUEROS 30035 Y 58058 ÚNICAMENTE
Toyota Tundra 2007 - actual
Número de parte:
50084
ADVERTENCIA:
Bajo ninguna circunstancia recomendamos superar la capacidad de remolque del vehículo recomendada por el
fabricante del vehículo de remolque.
LEA TODAS LAS INSTRUCCIONES ANTES DE EMPEZAR LA INSTALACIÓN
Los soportes de montaje de instalación rápida a la medida sólo incluyen las piezas para instalar los soportes a la medida al bastidor.
INSTALACIÓN DE 10 PERNOS
Tornillos iguales en ambos lados
Todos los tornillos
que se indican en la
izquierda vienen
con este kit, todas
las otras piezas
mencionadas se
suministran con
número de parte
30035 & 58058.
11
Equipo necesario:
Kit de tornillos:
Llaves: Llave de tubo de 3/4" y 15/16”, llave de torsión
12mm y 19mm
Brocas de taladro: 9/16"
Otras herramientas: Perforador central, cinta de medir,
martillo, barra de apalancar.

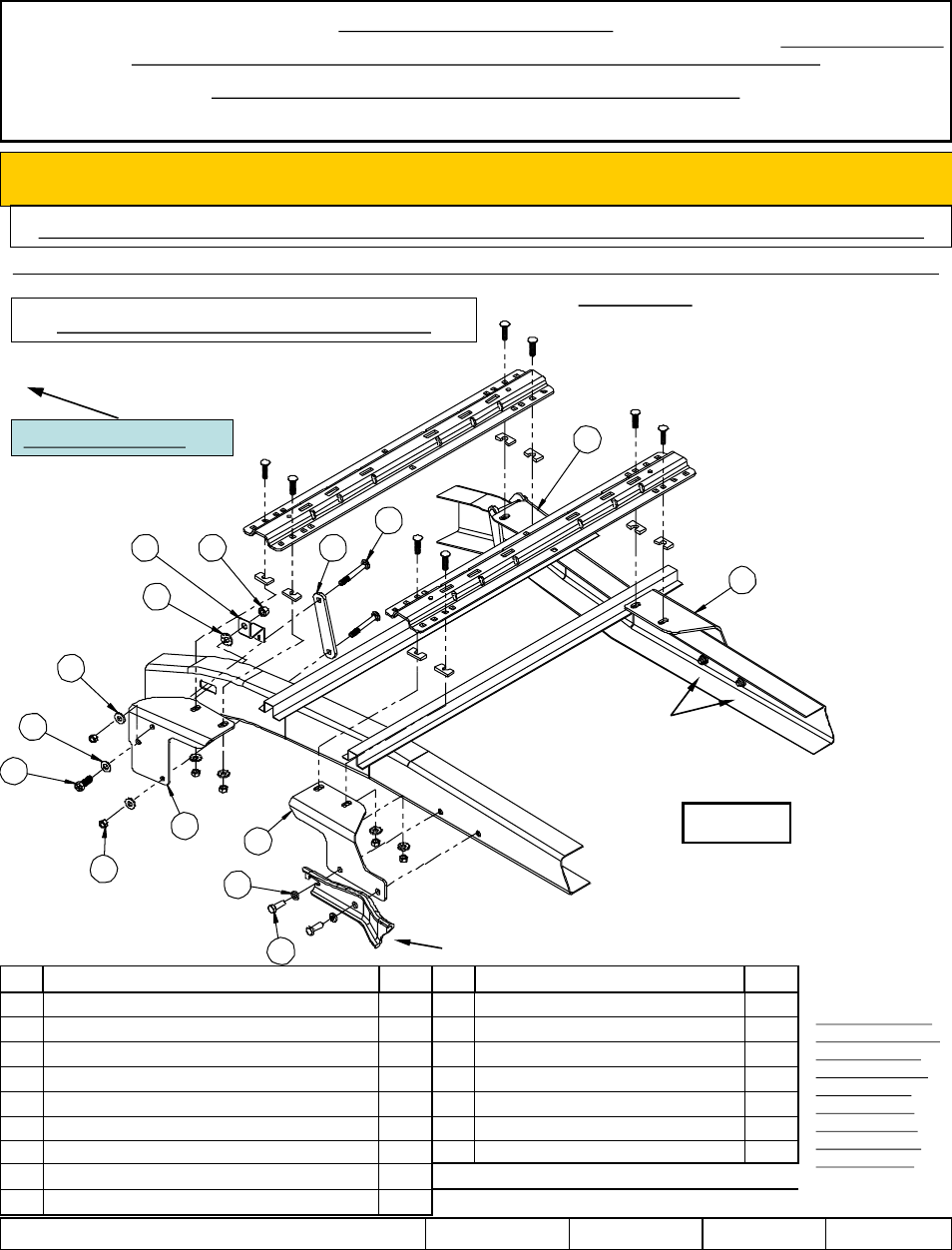

Figura 1
ART DESCRIPCIÓN CANT. ART. DESCRIPCIÓN CANT.
1 ARANDELA CÓNICA, 1/2” 4 10 SOPORTE, LADO CONDUCTOR ATRÁS 1
2 ARANDELA CÓNICA, 5/8” 2 11 SOPORTE, LADO CONDUCTOR, ATRÁS 1
3 ARANDELA PLANA, 5/8" 2 12 SOPORTE, CORREA 1
4 PERNO DE CARRUAJE, 1/2”-13 x 5.5” Grado 8 4 13 SOPORTE, S 2
5 PERNO HEXAGONAL, 5/8“ -11 x 2” Gr. 8 2 14 PERNO HEXAGONAL HD M14-1.5 X 40 1
6 TUERCA HEXAGONAL, 5/8”-11 Grado 8 2 15 ARANDELA DE BLOQUEO, 9/16“ 4
7 TUERCA HEXAGONAL, 1/2”-13 Grado 8 4 16 PERNO HEXAGONAL HD ½-13 X 2 Grado 5 4
8 SOPORTE, LADO CONDUCTOR, FRENTE 1 17 ARANDELA PLANA ½” 2
9 SOPORTE, LADO PASAJERO, FRENTE 1
