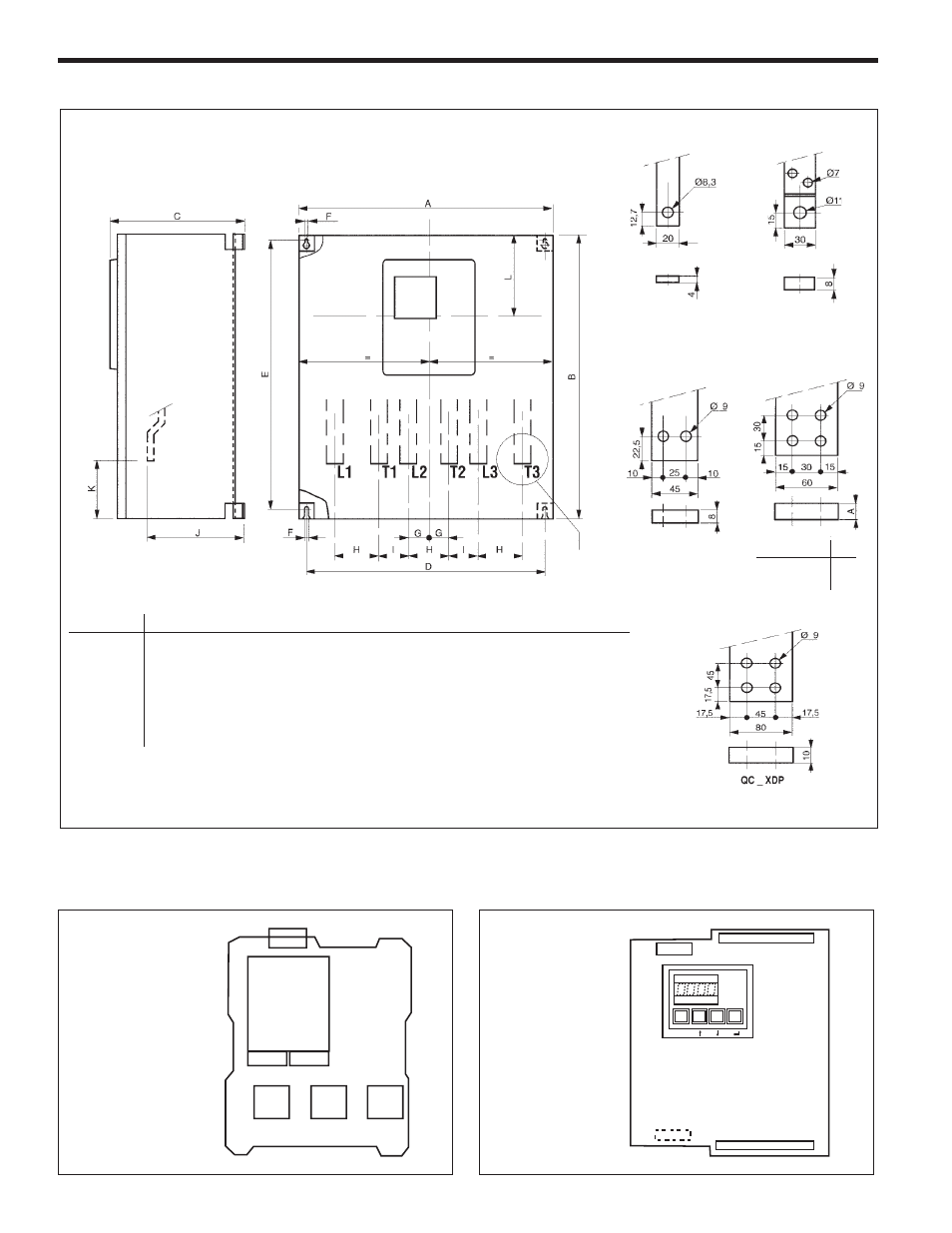

6-4. P.C.B.s layout
PULSE
TRAFO
PULSE
TRAFO
PULSE
TRAFO
MAIN
TRANSFORMER
F2 F1
C / V
B
A
Control Supply
A B C D E F G H I J K L
QC_NDP 510 490 305 460 465 9 53 106 54 259 70 168
QC_QDP 510 490 305 460 465 9 53 106 54 259 70 168
QC_RDP 550 540 317 480 495 9 59 118 54 275 78 168
QC_SDP 550 540 317 480 495 9 59 118 54 275 78 168
QC_TDP 590 685 317 520 640 9 59 118 64,5 270 100 168
QC_UDP 790 850 402 700 805 11 60 120 120 352 120 175
QC_VDP 790 850 402 700 805 11 60 120 120 352 120 175
QC_XDP 810 1000 407 720 955 11 70 140 110 357 120 175
Terminal detail
Terminal
details
QC _ NDP
QC _ QDP QC _ RDP
QC _ SDP
QC _ TDP A
QC _ UDP 6
QC _ VDP 10
QC _ XDP
6. Appendix
6-3. Dimensions
