SeeSnake® LT1000
312
7. Περάστε τις τέσσερις βίδες μέσω της βάσης στερέ-
ωσης και της πλαϊνής πλάκας στα αντίστοιχα παξι-
μάδια τους και σφίξτε τις με το χέρι.
8. Επαναλάβετε τη διαδικασία για την άλλη πλαϊνή πλά-
κα και τη βάση στερέωσης. Οι δύο πλαϊνές πλάκες
πρέπει να έρθουν πρόσωπο.
9. Περάστε το καλώδιο συστήματος SeeSnake από το
SeeSnake ανάμεσα στις πλαϊνές πλάκες και συνδέ-
στε το στο συνδετήρα SeeSnake στο κάτω μέρος
της δεξιάς πλατφόρμας. Το καλώδιο του συστήμα-
τος SeeSnake διαθέτει μια ‘ράχη’-οδηγό ενσωματω-
μένη στο επάνω μέρος του συνδετήρα του καλω-
δίου. Με τη ‘ράχη’-οδηγό ευθυγραμμισμένη με τον
πείρο-οδηγό της υποδοχής, εισάγετε μέχρι μέσα το
καλώδιο του συστήματος στο συνδετήρα του συ-
στήματος και περιστρέψτε το κολάρο ασφάλισης
δεξιά για να σφίξει στη θέση του.
ΕΠΙΣΗΜΑΝΣΗ Όταν συνδέετε/αποσυνδέετε το καλώ-
διο συστήματος του SeeSnake, γυρίστε μόνο το κολάρο
ασφάλισης. Για να μην προκληθεί ζημιά, μη λυγίζετε και μην
περιστρέφετε το συνδετήρα ή το καλώδιο.
10. Τοποθετήστε τη δεξιά πλατφόρμα (πληκτρολόγιο)
ευθυγραμμίζοντάς την με τις οπές τοποθέτησης
στις φλάντζες των πλαϊνών πλακών και βιδώστε τη
σφίγγοντας με το χέρι τις τέσσερις βίδες. Ρυθμίστε
την πλατφόρμα ώστε να είναι επίπεδη.
Ο μικρός πείρος ευθυγράμμισης σε κάθε άκρο κάθε
πλατφόρμας πρέπει να τοποθετηθεί στην αντίστοιχη
οπή, για την πλήρη έδραση της πλευράς της πλατφόρ-
μας.
11. Εντοπίστε την αριστερή πλατφόρμα του laptop -
είναι η πλευρά χωρίς το πληκτρολόγιο. Ευθυγραμ-
μίστε τη με τις τέσσερις οπές (στις φλάντζες των
πλαϊνών πλακών), τοποθετήστε τις τέσσερις βίδες
και σφίξτε τις με το χέρι.
Πείρος
Οπή

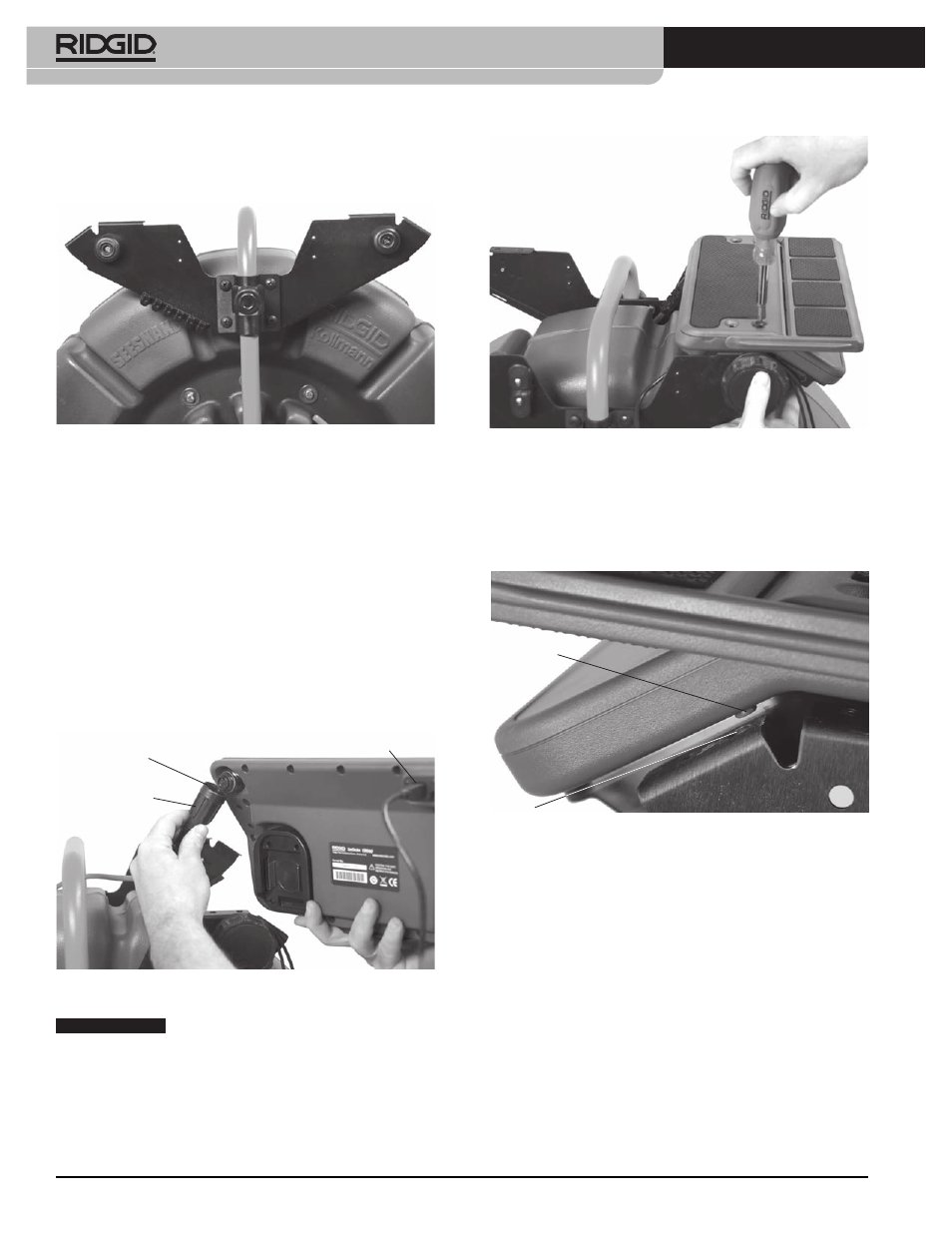

Εικόνα 14 – Οπή και πείρος ευθυγράμμισης
Εικόνα 11 – Τοποθέτηση κοντά στην πλαϊνή πλάκα
Θύρα USB
Κολάρο
ασφάλισης
‘Ράχη’-οδηγός
Εικόνα 12 – Σύνδεση του καλωδίου συστήματος
SeeSnake
Εικόνα 13 – Στερέωση δεξιάς πλατφόρμας
