SeeSnake® LT1000
255
3. Nadvihnite obe polovice plošiny a položte ich na
jednu stranu k rámu SeeSnake. Skrutky odložte tak,
aby sa nestratili.
4. Obe bočné platničky sú teraz uvoľnené z polovíc
plošiny a možno ich jednotlivo namontovať.
5. Prednú platničku presuňte pod hornú rukoväť ciev-
ky SeeSnake Standard. Dávajte pozor, aby sa platnič-
ka neposúvala po ráme.
6. Montážnu konzolu umiestnite na vonkajší doraz na
bočnej strane cievky SeeSnake a zarovnajte bočnú
platničku s otvormi na montážnej konzole.
7. Zasuňte štyri skrutky do otvorov v montážnej kon-
zole a bočnej platničke, z druhej strany na ne upev-
nite matice a dotiahnite ich rukou.
8. Zopakujte tento postup na druhej bočnej platničke
a montážnej konzole. Obe bočné platničky musia
byť vyrovnané.
9. Zasuňte kábel systému SeeSnake medzi bočné plat-
ničky a pripojte ho do konektora SeeSnake v spod-
nej časti pravej plošiny. Kábel systému SeeSnake má
v hornej časti konektora nalisovanú vodiacu lištu.
Keď je vodiaca lišta zarovnaná s vodiacim kolíkom
v hornej časti zostavy, pevne zasuňte kábel do ko-
nektoru systému a otočte poistnú objímku v smere
hodinových ručičiek, čím ju zaistíte.
POZNÁMKA
Pri pripájaní/odpájaní káblu systému SeeS-
nake otáčajte iba poistnú objímku. Aby ste predišli poško-
deniu, konektor alebo kábel neohýbajte ani neprekrúcajte.

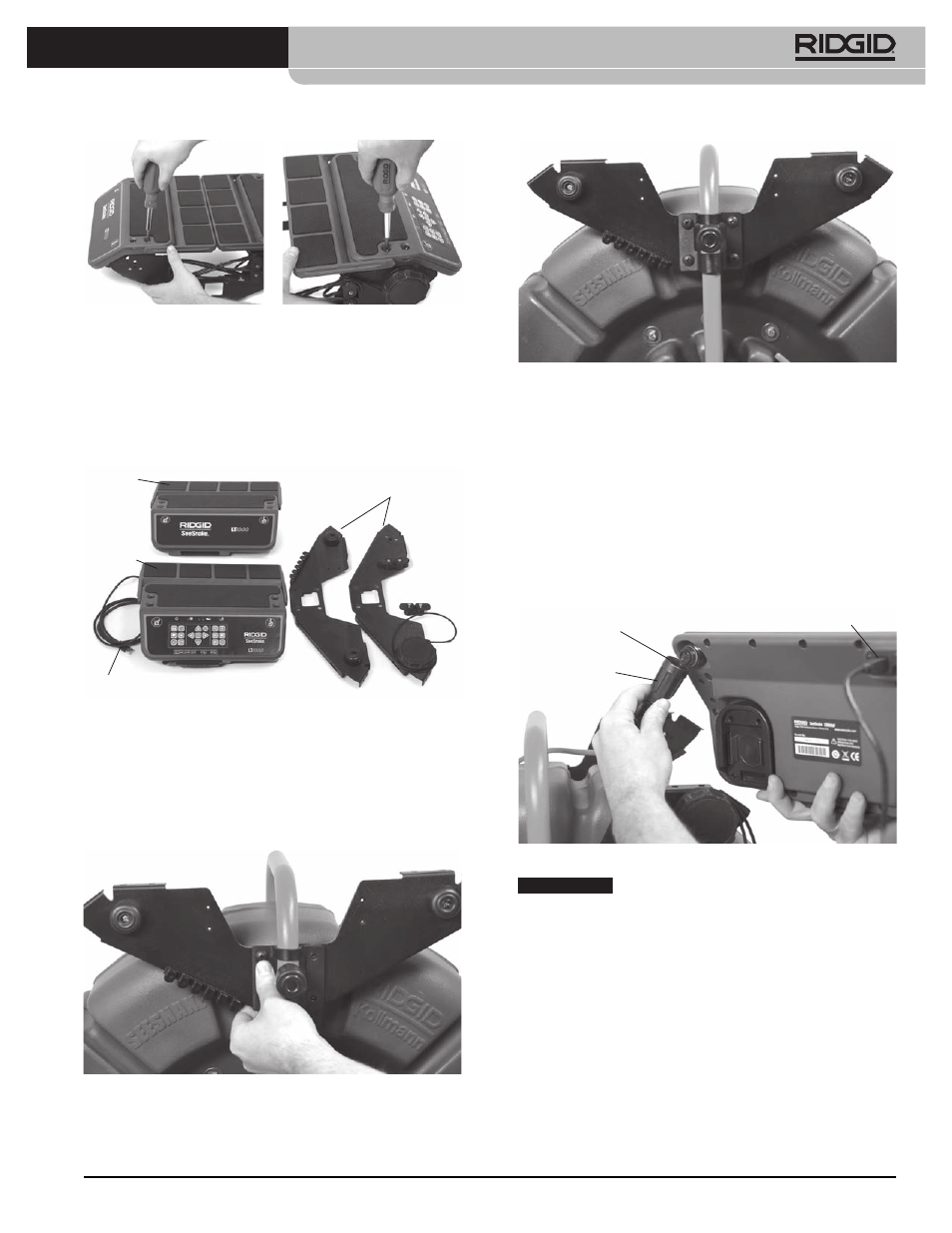

Obrázok č. 8 – Demontáž skrutiek plošiny (cievka SeeSna-
ke Standard)
Obrázok č. 10 – Vyrovnanie konzoly s bočnou platničkou
Obrázok č. 11 – Upevnená bočná platnička
Konektor USB
Poistná objímka
Vodiaca lišta
Obrázok č. 12 – Pripojenie káblu systému SeeSnake
Ľavá
plošina Bočné
platničky
Pravá
plošina
Obrázok č. 9 – Časti zariadenie LT1000
USB kábel
