SeeSnake® LT1000
197
Symbolit
Kokoaminen
LT1000:n kiinnitys
LT1000 voidaan kiinnittää mihin tahansa SeeSnake Stan-
dard- tai Mini-kelaan nopeasti ja helposti. Asennuksessa
tarvitaan ristipääruuvitaltta ja 7 /
16
” / 11 mm lenkkiavain.
SeeSnake Minin ja SeeSnake Standardin asennusjärjes-
tykset poikkeavat toisistaan.
Huomaa, että SeeSnake Standard-kelassa kiinnityskan-
nattimien kaarevat osat tulevat LT1000:n ulkopuolelle,
kun taas Minin kapeammassa rungossa kaarevat osat
osoittavat sisäänpäin.
LT1000:n kiinnitys SeeSnake Mini-kelaan
1. Irrota kaksi kiinnityskannatinta LT1000:n sivuilta.
2. Ennen kuin LT1000 asennetaan runkoon, vedä SeeS-
nake-järjestelmäkaapeli SeeSnake-järjestelmäliitti-
meen. SeeSnake-järjestelmäkaapelissa on kaapeli-
liittimen päälle valettu ohjainharja. Kun ohjainharja
on pistorasian yläosassa olevan ohjaintapin kohdalla,
työnnä järjestelmäkaapeli tiukasti järjestelmäliitti-
meen ja kiristä se paikallaan kiertämällä lukitusholk-
kia vastapäivään.
HUOMAUTUS Kun kytket/irrotat SeeSnake-järjestelmä-
kaapelia, kierrä ainoastaan lukitusholkkia. Vaurioiden vält-
tämiseksi älä taivuta tai käännä liitintä tai kaapelia.
3. SeeSnake Minissä kiinnityskannattimien kaarevat osat
kääntyvät sisäänpäin. Aseta LT1000 niin, että sivulevys-
sä oleva aukko tulee SeeSnake-kelan rungossa olevan
”jalan” päälle, ja pidä sitä suunnilleen oikeassa asennos-
sa aloittaessasi koneruuvien kiinnityksen LT1000:n toi-
selle sivulle. SeeSnake voidaan kääntää selälleen etusi-
vupaneelin asennuksen helpottamiseksi.
Älä istu LT1000 päällä.
0 Älä seiso LT1000 päällä.
Mikrofonin
mykistys-
näppäin
Valoisuus-
näppäin
Valikko-
näppäin
Nuoli-
näppäi-
met
Valo-
kuvan
kirjoitus-
näppäin
Valoku-
vanäppäin
Autolog-
näppäin
Video-
näppäin
Työnhal-
linta-
näppäin Toisto-
näppäin
Valin-
tanäppäin
Sondi-
näppäin
Nollaus-
näppäin
Virtanäp-
päin
Kuvan
kääntö-
näppäin

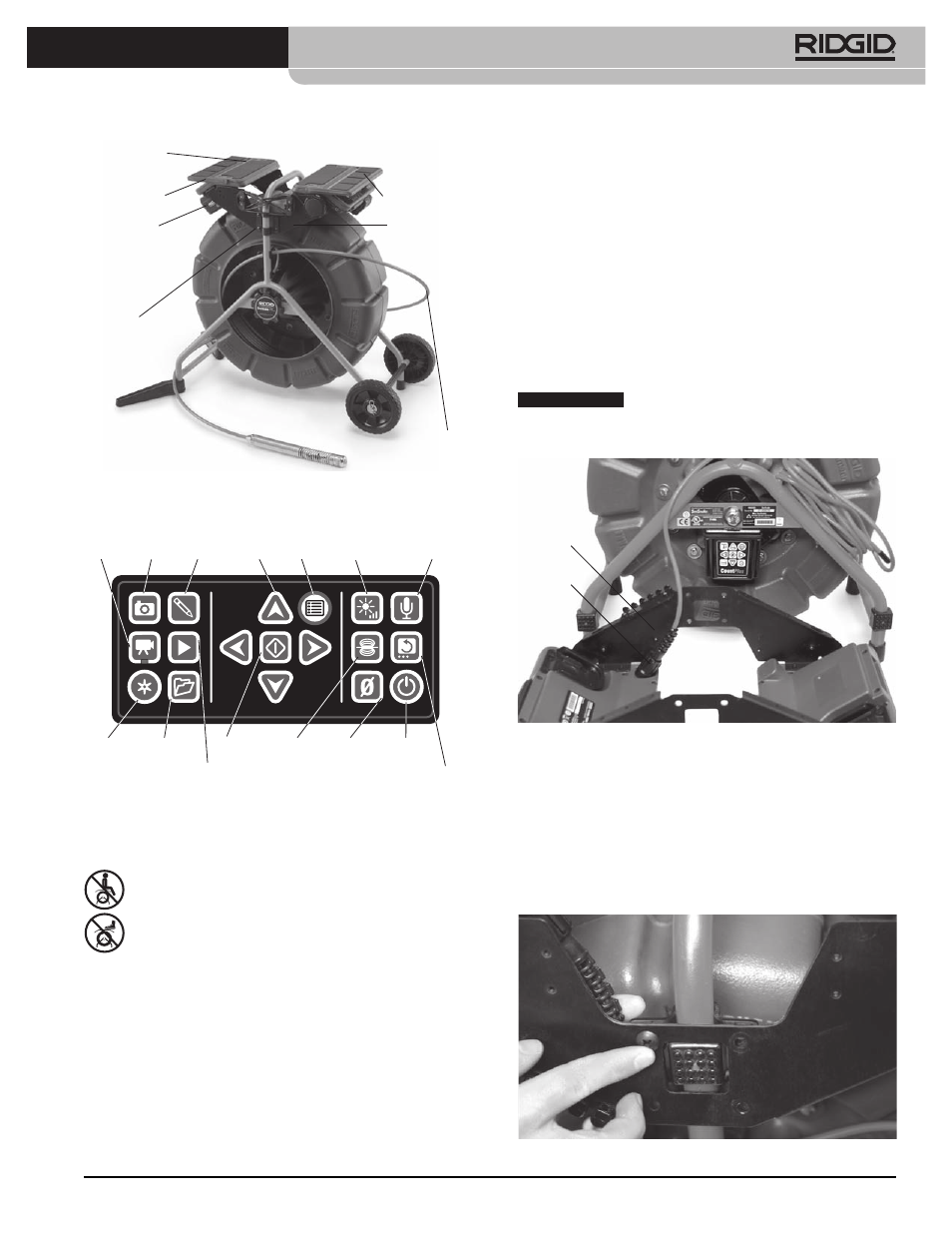

Kuva 3 – LT1000:n näppäimistö
Ohjain
Lukitus-
holkki
Kuva 4 – Järjestelmäkaapelin kytkeminen ennen
kiinnitystä
Kannettavan
käyttöalusta
Käyttöalustan
siivekkeet
Käyttöalustan
siivekkeet
Sivulevy
SeeSnake-järjestel-
mäkaapeli
18V:n akku
Kiinnityskannattimet
Kuva 2 – LT1000:n osat
Käyttöalustan siivekkeet avattuina
Kuva 5 – Ensimmäinen koneruuvi
