SeeSnake® LT1000
238
Na konci obou nosných ploch se nachází malý vodicí
čep, který by měl při plném usazení dané nosné plochy
zapadnout do příslušného otvoru.
11. Vezměte levou nosnou plochu notebooku, tj. tu
bez klávesnice. Vyrovnejte ji se čtyřmi otvory (na
přírubě obou bočních desek) a ručně zašroubujte
a utáhněte čtyři šrouby.
12. Nastavte obě nosné plochy a boční desky, aby byly
vyrovnané a vodorovné. Plně dotáhněte šrouby
montážních držáků a připevňovací šrouby nosných
ploch notebooku.
13. Vraťte zpět úchyty navinutí kabelu a zajistěte je na
místě dvěma šrouby. USB kabel je v místě, kde vy-
stupuje ze zařízení LT1000, zachycen pod sloupky
úchytů navinutí kabelu.
Instalace stabilizátorů
Stabilizátory dodávané spolu se zařízením LT1000 za-
jišťují při jejich vyklopení větší stabilitu bubnu. Každý
stabilizátor je vybaven odpruženou destičkou, která
stabilizátor při jeho instalaci zajistí v příslušné poloze.
Čep
Otvor

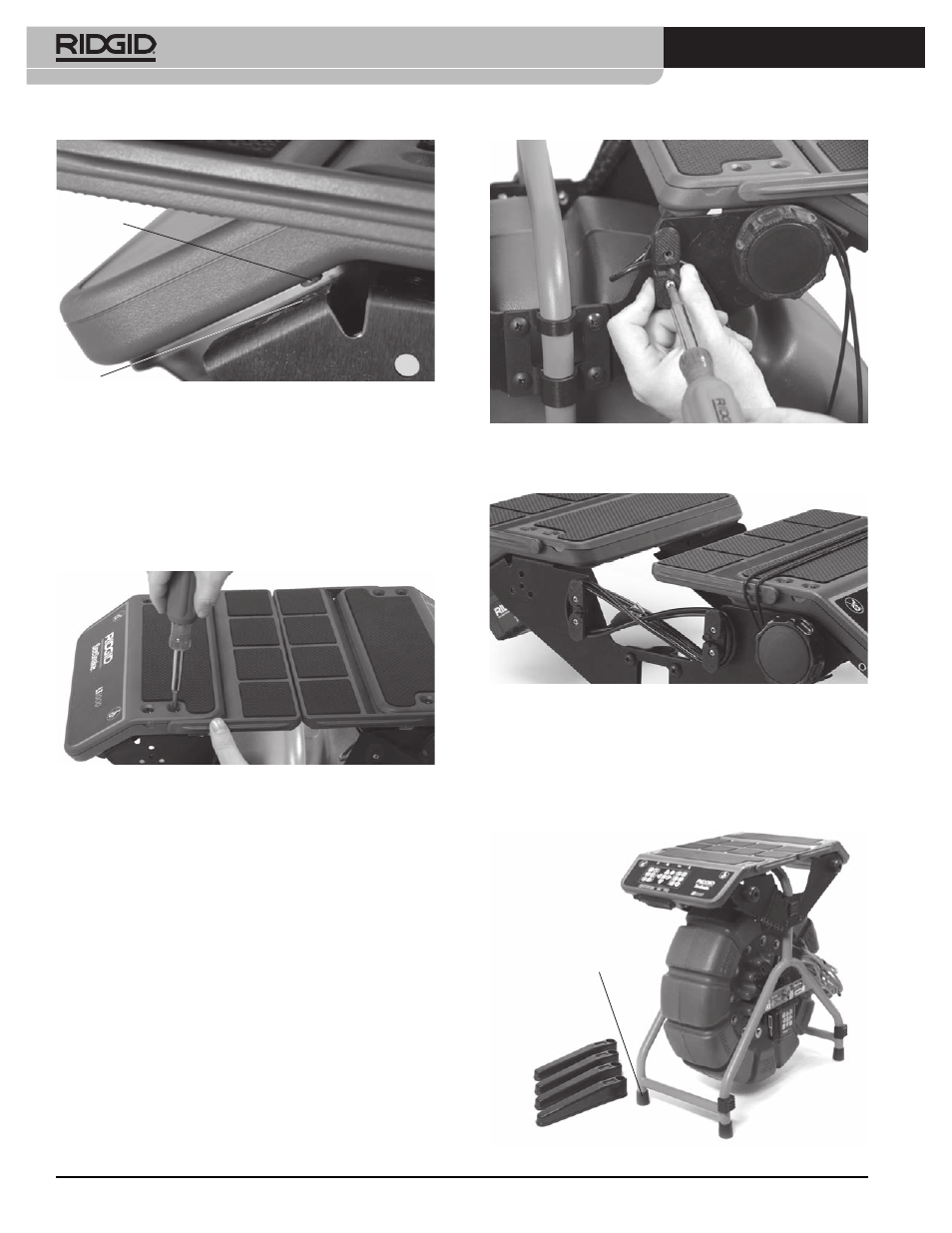

Obrázek 14 – Vyrovnání čepu a otvoru
Obrázek 15 – Připevnění levé nosné plochy
Obrázek 16 – Připevnění úchytů navinutí kabelu (Dbejte
na zachycení USB kabelu pod úchyt navinutí
kabelu)
Obrázek 17 – Úchyty navinutí kabelu a USB kabel
Pryžová koncovka
Obrázek 18 – Stabilizátory u bubnu s kamerou Mini
