NOTA
Quando si collega/scollega il cavo di interconnes-
sione SeeSnake, girare solo la ghiera di bloccaggio. Per
evitare danni, non piegare o attorcigliare il connettore o
il cavo.
3. Il miniSeeSnake ha la parti curve delle staffe di mon-
taggio rivolte verso l’interno. Posizionare l’LT1000
con l’apertura nella piastra laterale alloggiata sul
“piede” del telaio della ruota SeeSnake e tenerlo in
questa posizione mentre si cominciano ad avvitare
le viti su un lato dell’LT1000. Il SeeSnake può essere
steso sul dorso per facilitare l’installazione del pan-
nello frontale.
4. Con un lato in posizione, ma lasciando allentati i bul-
loni, allineare il lato opposto e cominciare ad avvia-
re i quattro bulloni di fissaggio sul lato opposto. Le
teste dei bulloni devono essere sulla faccia esterna
dell’LT1000 e i dadi sulla faccia interna.
5. Allineare l’LT1000 in modo che sia diritto e livellato e
serrare i quattro bulloni della macchina da ogni lato.
Con le ali pieghevole chiuse, ci dovrebbe essere una
distanza di circa 1” / 2,5 cm tra il tamburo e le ali. Ser-
rare tutti e quattro i bulloni di macchina su ogni lato
con un cacciavite a croce.
6. Ruotare in senso orario la maniglia dell’argano per
allentare il cavo di ritegno del portatile e sganciare il
cavo di ritegno dai ganci sul lato opposto.
7. Ripiegare in posizione centrale le due ali della piatta-
forma.
Montaggio dell’LT1000 sulla ruota SeeSnake
Standard
Il montaggio dell’LT1000 su una ruota SeeSnake Stan-
dard richiede la rimozione delle due superfici della
piattaforma del portatile e dell’avvolgicavo USB destro
dal telaio dell’LT1000.
1. Con un cacciavite a croce, rimuovere le due viti dall’av-
volgicavo USB sul lato destro (quello che tiene in posi-
zione il cavo USB dove entra nell’LT1000 ). Svolgere il
cavo USB dall’avvolgicavo.
2. Rimuovere i quattro bulloni da ogni metà della piat-
taforma.

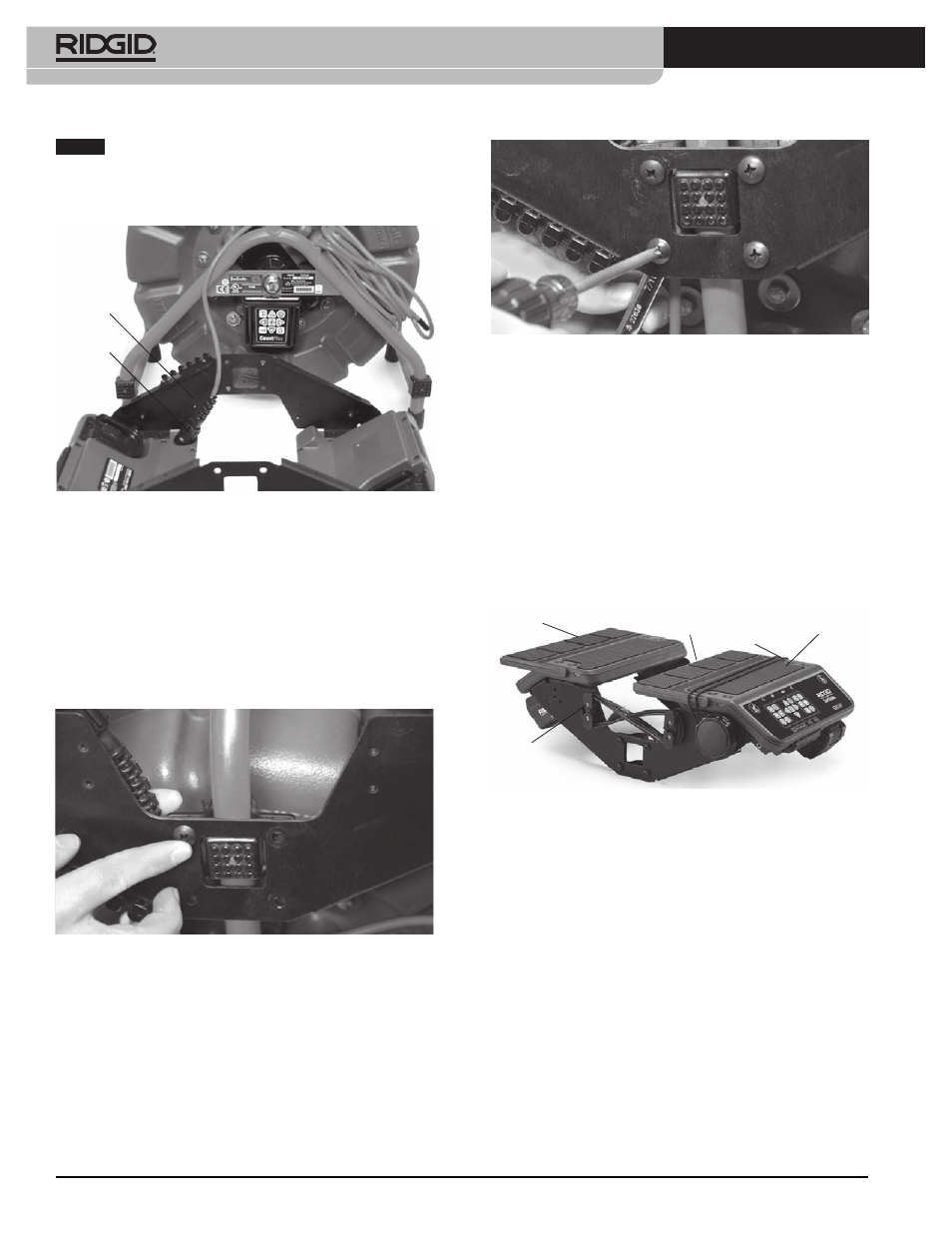

Figure 5 – Primo bullone di fissaggio
Figura 6 – Serraggio dei bulloni
Ali
Avvolgicavo
USB
Piattaforma
destra
Piatta-
forma
sinistra
Cavo di ritegno
per il computer
portatile
Figure 7 – Abbassamento delle ali della piattaforma
Guide
Ghiera di
bloccaggio
Figure 4 – Collegamento del cavo di interconnessione
prima del montaggio
