84
I N D U K T I O N S K O C H F E L D E R VO N WO L F
W I C H T I G E R
H I N W E I S
Halten Sie alle
örtlichen
Vorschriften und
Richtlinien ein,
wenn Sie die
Versorgung
installieren.
3 8 1 - m m - I N D U K T I O N S KO C H F E L D E R
Erforderliche Stromversorgung:
Einphasig: 220-240 V AC; 50 Hz
3-phasig: 380-410 V AC; 50 Hz
Maximale angeschlossene Last:
Einphasig: 3,6 kW
3-phasig: 3,6 kW
Amperezahl insgesamt:
Einphasig: 16 Amp
3-phasig: 16 Amp
7 6 2 - m m - I N D U K T I O N S KO C H F E L D E R
Erforderliche Stromversorgung:
Einphasig: 220-240 V AC; 50 Hz
3-phasig: 380-410 V AC; 50 Hz
Maximale angeschlossene Last:
Einphasig: 7,2 kW
3-phasig: 3,6 kW
Amperezahl insgesamt:
Einphasig: 32 Amp
3-phasig: 16 Amp
E L E K T R O V O R A U S S E T Z U N G E N
ACHTUNG
Stellen Sie sicher, dass die Stromver-
sorgung unterbrochen ist, bevor Sie
fortfahren.
9 1 4 - m m - I N D U K T I O N S KO C H F E L D E R
Erforderliche Stromversorgung:
Einphasig: 220-240 V AC; 50 Hz
3-phasig: 380-410 V AC; 50 Hz
Maximale angeschlossene Last:
Einphasig: 11,2 kW
3-phasig: 4 kW
Amperezahl insgesamt:
Einphasig: 49 Amp
3-phasig: 18 Amp

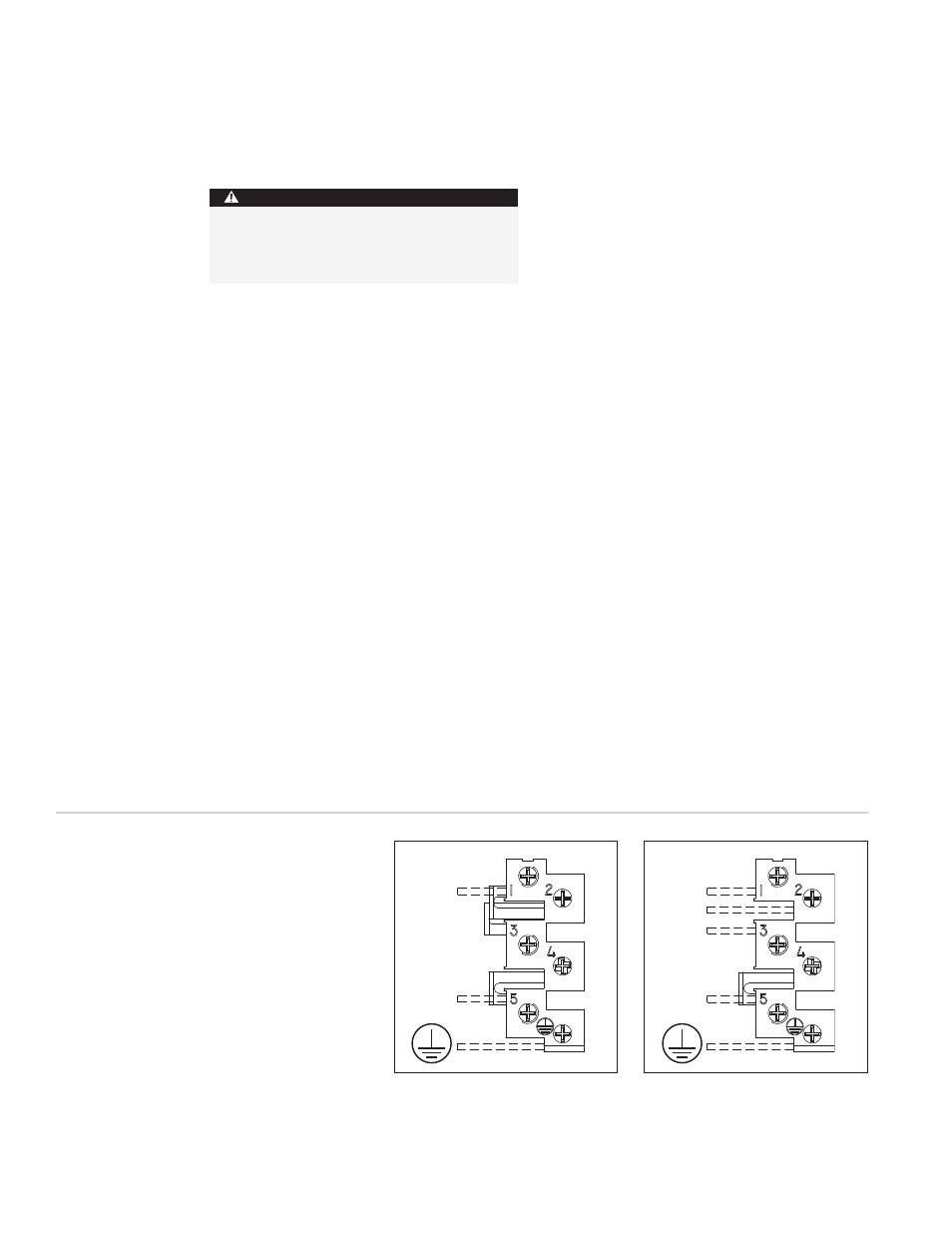

Siehe das Verdrahtungsdiagramm, in dem die
Anschlüsse für jede Leitung zum Klemmenkasten des
Geräts dargestellt sind.
N
L1
Einphasen-Anschlussdiagramm
N
L1
L2
L3
3-Phasen-Anschlussdiagramm
3N
˜ ˜
