Wolf Induction s ICBCT30I - Manual (Page 63)

457 mm min
DAL PAVIMENTO
AL PIANO DI
LAVORO
914 mm
762 mm min
DAL PIANO DI LAVORO
A MATERIALI COMBUSTIBILI
APERTURA DI FORNO 762 mm
114 mm
254 mm
89 mm E
VEDERE IL VANO
INCASSO DEL RIPIANO
DI CUI SOTTO
721 mm
LARGHEZZA VANO INCASSO
VANO DI INCASSO DEL PIANO DI LAVORO INCASSO PER INSTALLAZIONE A FILO
ANTERIORE
492 mm
PROFONDITÀ
VANO INCASSO
62 mm min
537 mm
INCASSO PER
INSTALLAZIONE
A FILO
40 mm
A MATERIALE
COMBUSIBILE
51 mm*
A MATERIALE
COMBUSTIBILE
51 mm*
51
mm*
MOBILE
LATERALE
330 mm
max
*Spazio minimo dal vano incasso del piano di cottura a materiali combustibili fino a 457 mm al di sopra del piano di lavoro.
NOTA: la posizione della presa elettrica è relativa esclusivamente alle installazioni con forno da incasso.
8 mm
22 mm
max
PROFILO PIANO
DI LAVORO
RAGGIO DI
33 mm
RAGGIO DI 11 mm
765 mm
INCASSO PER INSTALLAZIONE A FILO
63
533 mm
PROFONDITÀ
COMPLESSIVA
762 mm
LARGHEZZA COMPLESSIVA
98 mm 76 mm
MORSETTERIA
P I A N O D I C OT T U R A A I N D U Z I O N E W O L F
Dimensioni complessive
M O D E L L O S E N Z A T E L A I O I C B C T 3 0 I U

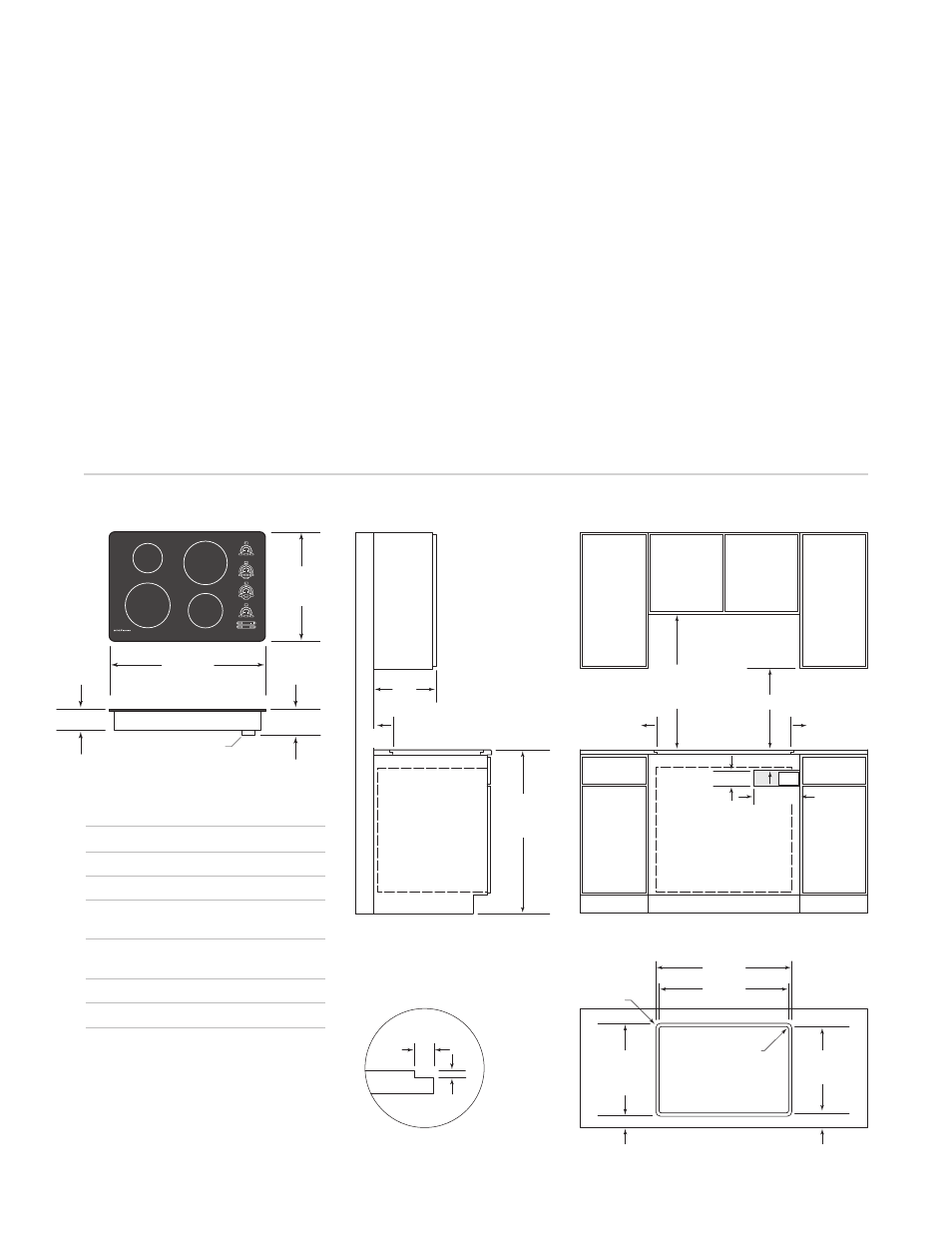

L’illustrazione in basso contiene le specifiche per
l’installazione del modello ICBCT30IU.
Per facilitare l’installazione del modello ICBCT30IU
si consigliano pensili da 838 mm.
Sotto al modello ICBCT30IU è possibile installare
un forno singolo a incasso Wolf da 762 mm. Per
questa installazione, a meno che non si faccia uso
di pensili più profondi di 610 mm, si consiglia di
effettuare l’allacciamento elettrico e del gas nel
pensile di base a destra del forno. Per ulteriori
specifiche, si prega di consultare le istruzioni per
l’installazione in dotazione con il forno.
Se il modello ICBCT30IU viene installato sopra a
dei pensili, la posizione dei dispositivi elettrici
non ha particolare importanza. L’elettrodomestico
deve essere installato in modo da poter essere
scollegato dai mezzi di alimentazione dopo
l’installazione.
Per le opzioni di installazione del modello
ICBCT30IU, consultare le istruzioni per l’installa-
zione dei modelli senza telaio a pagina 65-66.
NOTA IMPORTANTE: per le applicazioni con
montaggio a filo si consiglia di misurare il vetro
del piano di cottura prima di tagliare il piano di
lavoro, per garantire un inserimento perfetto.
Potrebbero infatti esserci delle leggere differenze
tra il modello ed il piano di cottura.
M O D E L L O I C B C T 3 0 I U
Larghezza complessiva 762 mm
Altezza complessiva 76 mm
Profondità complessiva 533 mm
Profondità minima
del pensile
578 mm
Spazio libero minimo
in altezza*
98 mm
Larghezza vano incasso 721 mm
Profondità vano incasso 492 mm
S P E C I F I C H E P E R L ’ I N S TA L L A Z I O N E – M O D E L L O I C B C T 3 0 I U
*Tra il piano di lavoro e la superficie
combustibile posta direttamente sotto il
piano di cottura occorre uno spazio minimo
di 165 mm.
Per le dimensioni dettagliate della
morsettiera, consultare l’illustrazione
a pagina 58.
Le dimensioni potrebbero variare fino
± a 3 mm.
