I N D U K T I O N S K O C H F E L D E R VO N WO L F
M O D E L L M I T R A H M E N I C B C T 3 6 I / S
Die nachstehenden Abbildungen enthalten
die Installationsspezifikationen für das Modell
ICBCT36I/S.
Zur leichteren Installation von Modell ICBCT36I/S
werden 991 mm breite Schränke empfohlen.
Ein 762-mm- oder 914-mm-Einbaueinzelbackofen
von Wolf kann nicht unter Modell ICBCT36I/S
installiert werden. Sollten Sie für diese Installa-
tion keine Schränke mit einer Tiefe von mehr
als 610 mm verwenden, wird empfohlen, die
Stromversorgung im Unterschrank rechts vom
Backofen unterzubringen.
Weitere Spezifikationen entnehmen Sie den
Installationsanweisungen, die im Lieferumfang
des Einbaubackofens enthalten sind.
Wenn Modell ICBCT36I/S über Schränken instal-
liert wird, ist die Platzierung der Elektroversor-
gung nicht kritisch. Das Gerät ist so zu instal-
lieren, dass es nach der Installation vom
Stromnetz getrennt werden kann.
457 mm min.
914 mm
BODEN ZU
ARBEITSPLATTE
ARBEITSPLATTE
ZU BRENNBAREN
MATERIALIEN
762 mm min.
914 mm BACKOFENÖFFNUNG
114 mm
254 mm
89 mm E
SIEHE
ARBEITSPLATTEN-
AUSSCHNITT UNTEN
873 mm
AUSSCHNITTBREITE
ARBEITSPLATTENAUSSCHNITT
VORNE
489 mm
AUSSCHNITT-
TIEFE
64 mm min.
51 mm ZU
BRENNBAREN MAT *
51 mm ZU
BRENNBAREN MAT * 51
mm*
SEITEN-
SCHRANK
330 mm
max.
*Mindestfreiraum vom Kochfeldausschnitt zu brennbaren Materialien bis zu 457 mm über Arbeitsplatte.
HINWEIS: Die Position der Stromversorgung gilt nur für Installationen mit einem Einbaubackofen.

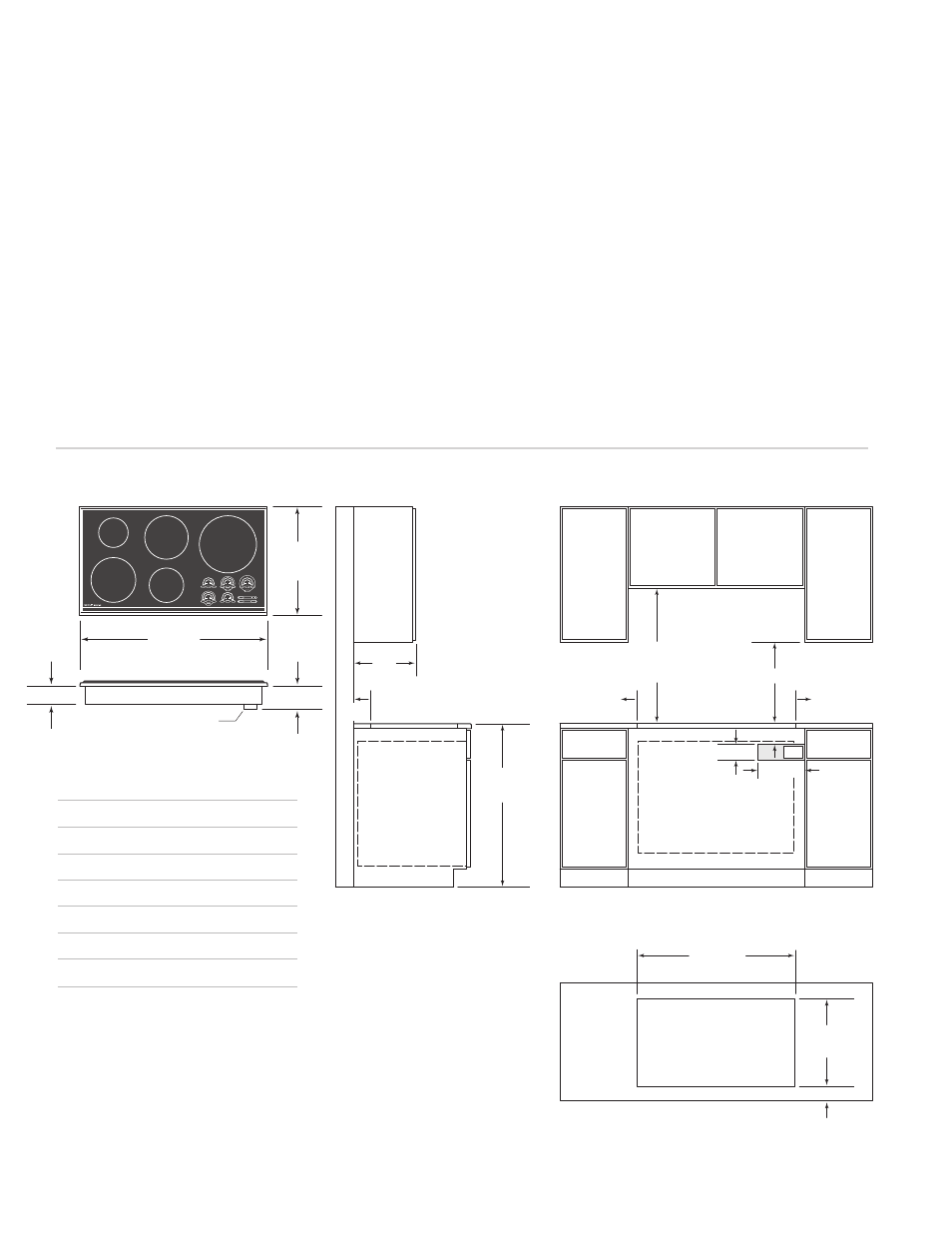

Gesamtabmessungen
533 mm
GESAMT-
TIEFE
914 mm
GESAMTBREITE
KLEMMENKASTEN
64 mm 96 mm
M O D E L L I C B C T 3 6 I / S
Gesamtbreite 914 mm
Gesamthöhe 64 mm
Gesamttiefe 533 mm
Mindestschranktiefe 578 mm
Lichte Mindesthöhe* 96 mm
Ausschnittbreite 873 mm
Ausschnitttiefe 489 mm
I N S TA L L AT I O N S S P E Z I F I K AT I O N E N – M O D E L L I C B C T 3 6 I / S
*Zwischen Arbeitsplatte und allen brennbaren
Flächen direkt unter dem Kochfeld ist ein
Höhenfreiraum von mindestens 152 mm
erforderlich.
Detaillierte Abmessungen der Klemmen-
leiste entnehmen Sie der Abbildung auf
Seite 75.
Abmessungen können bis zu ± 3 mm
abweichen.
