Wolf Induction s ICBCT30I - Manual (Page 42)

42
914 mm
DU SOL
AU PLAN
DE TRAVAIL
762 mm min.
DU PLAN DE
TRAVAIL AUX
MATÉRIAUX
COMBUSTIBLES
VOIR LA DÉCOUPE DU PLAN
DE TRAVAIL CI-DESSOUS
340 mm
LARGEUR DE
LA DÉCOUPE
DÉCOUPE DU PLAN DE TRAVAIL
AVANT
489 mm
PROFONDEUR
DE LA DÉCOUPE
64 mm min.
51 mm AUX
MATÉRIAUX
COMBUSTIBLES *
51 mm AUX
MATÉRIAUX
COMBUSTIBLES *
51
mm*
ÉLÉMENT
DE CUISINE
LATÉRAL
330 mm
max.
*Dégagement minimum de la découpe de la plaque de cuisson aux matériaux combustibles : jusqu’à 457 mm au-dessus du plan de travail.
REMARQUE : L’installation illustrée permet la pose de deux dominos de 381 mm côte à côte.
E
381 mm
381
mm
114 mm
457 mm min.
Dimensions hors tout
533 mm
PROFONDEUR
HORS TOUT
381 mm
LARGEUR
HORS TOUT
64 mm
BOÎTE DE BORNES
96 mm
M O D È L E I C B C T 1 5 I / S
Largeur hors tout 381 mm
Hauteur hors tout 64 mm
Profondeur hors tout 533 mm
Profondeur minimale
de l’élément de cuisine 578 mm
Dégagement minimal
en hauteur * 96 mm
Largeur de la découpe 340 mm
Profondeur de la découpe 489 mm

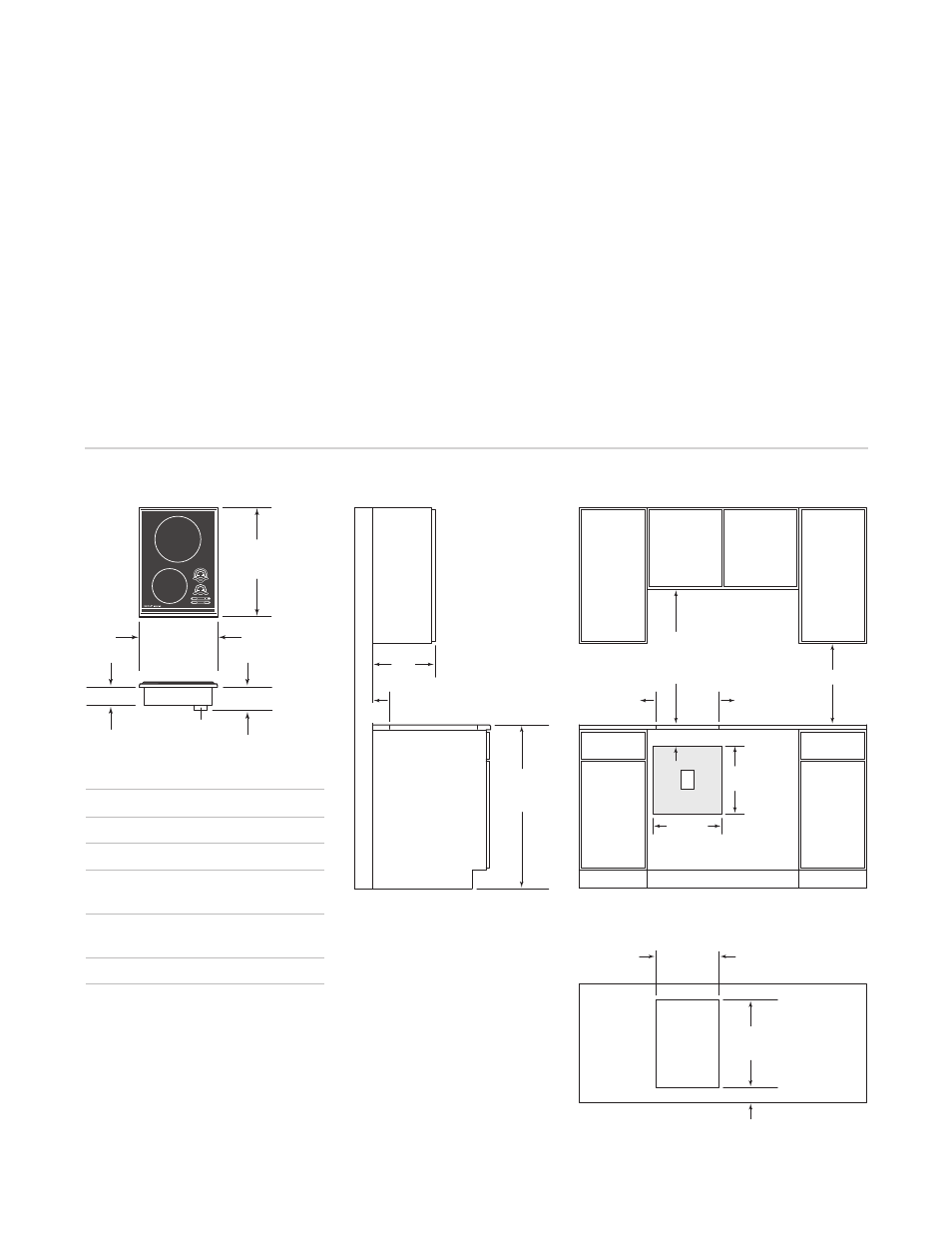

S P É C I F I C AT I O N S D ’ I N S TA L L AT I O N – MODÈLE I C B C T 1 5 I / S
M O D È L E I C B C T 1 5 I / S A V E C C A D R E
Les illustrations ci-dessous fournissent
les spécifications d’installation du modèle
ICBCT15I/S. Si le modèle ICBCT15I/S est installé au-dessus
des éléments de cuisine, l’emplacement de
l’alimentation électrique n’est pas important.
L’appareil doit être installé de façon à pouvoir
débrancher l’appareil de l’alimentation
principale une fois installé.
* Un dégagement en hauteur de 152 mm
minimum est requis entre le plan de
travail et toute surface combustible se
trouvant directement au-dessous de
la plaque de cuisson.
Pour de plus amples renseignements sur
les dimensions du bloc de branchement,
reportez-vous à la page 41.
Les dimensions peuvent varier de ± 3 mm.
P L A Q U E S D E C U I S S O N I N D U C T I O N WO L F
