60
457 mm min
DAL PAVIMENTO
AL PIANO DI
LAVORO
914 mm
762 mm min
DAL PIANO DI LAVORO
A MATERIALI COMBUSTIBILI
APERTURA DI FORNO 762 mm
114 mm
254 mm
89 mm E
VEDERE IL VANO
INCASSO DEL RIPIANO
DI CUI SOTTO
A MATERIALE
COMBUSTIBILE
51 mm*
A MATERIALE
COMBUSTIBILE
51 mm*
51
mm*
MOBILE
LATERALE
330 mm
max
721 mm
LARGHEZZA VANO INCASSO
VANO DI INCASSO DEL PIANO DI LAVORO
ANTERIORE
489 mm
PROFONDITÀ
VANO INCASSO
64 mm min
*Spazio minimo dal vano incasso del piano di cottura a materiali combustibili fino a 457 mm al di sopra del piano di lavoro.
NOTA: la posizione della presa elettrica è relativa esclusivamente alle installazioni con forno da incasso.
Dimensioni complessive
533 mm
PROFONDITÀ
COMPLESSIVA
762 mm
LARGHEZZA COMPLESSIVA
MORSETTERIA
64 mm 96 mm
M O D E L L O C O N T E L A I O I C B C T 3 0 I / S

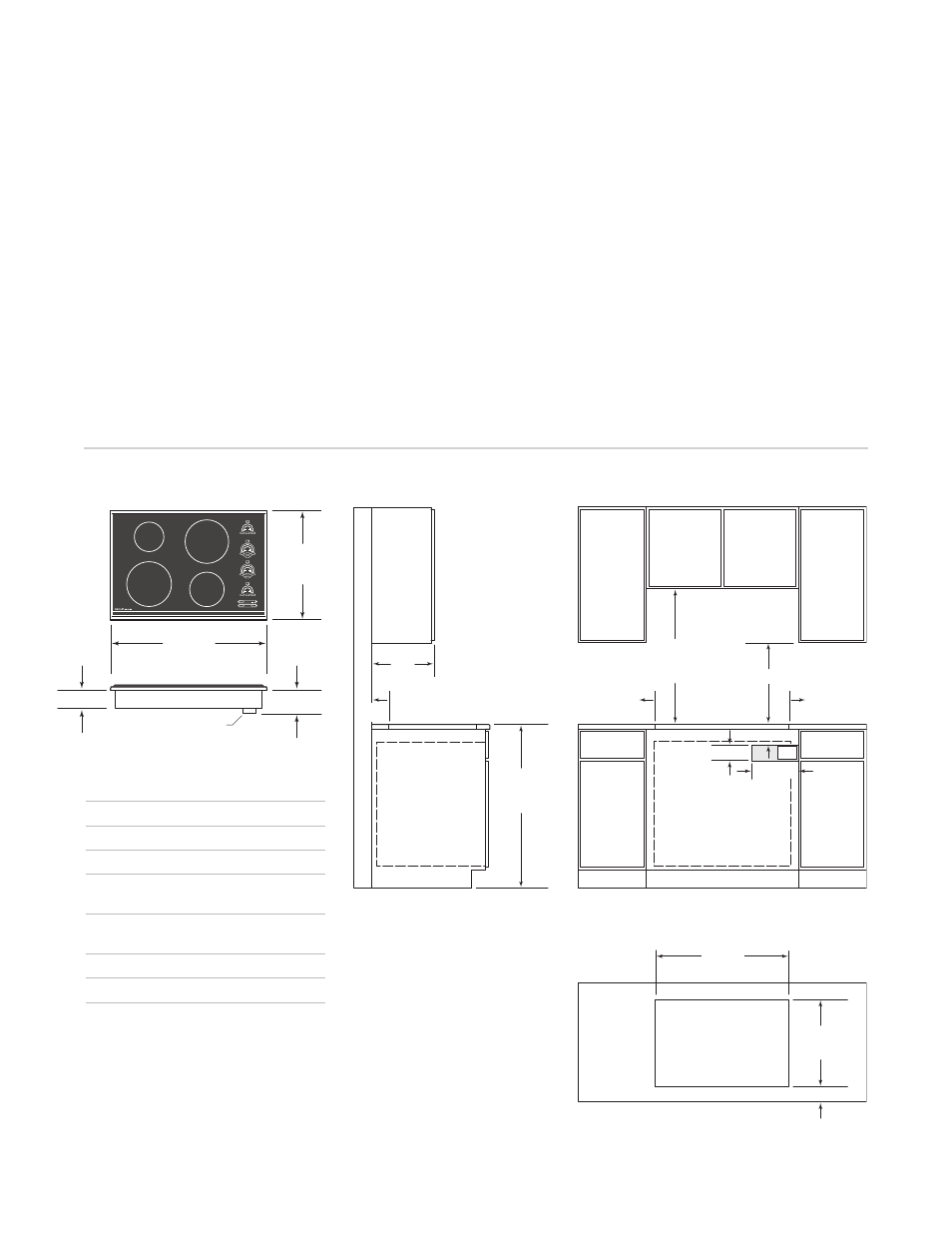

Le illustrazioni in basso contengono le specifiche
per l’installazione del modello ICBCT30I/S.
Per facilitare l’installazione del modello
ICBCT30I/S si consigliano pensili da 838 mm.
Sotto al modello ICBCT30I/S è possibile installare
un forno singolo a incasso Wolf da 762 mm. Per
questa installazione, a meno che non si faccia uso
di pensili più profondi di 610 mm, si consiglia di
posizionare l’allacciamento elettrico nel pensile
posto sulla destra del forno.
Per ulteriori specifiche, si prega di consultare
le istruzioni per l’installazione in dotazione
con il forno.
Se il modello ICBCT30I/S viene installato sopra
a dei pensili, la posizione dei dispositivi elettrici
non è di importanza fondamentale. L’elettrodo-
mestico deve essere installato in modo da poter
essere scollegato dai mezzi di alimentazione
dopo l’installazione.
M O D E L L O I C B C T 3 0 I / S
Larghezza complessiva 762 mm
Altezza complessiva 64 mm
Profondità complessiva 533 mm
Profondità minima
del pensile
578 mm
Spazio libero minimo
in altezza*
96 mm
Larghezza vano incasso 721 mm
Profondità vano incasso 489 mm
S P E C I F I C H E P E R L ’ I N S TA L L A Z I O N E – M O D E L L O I C B C T 3 0 I / S
*Tra il piano di lavoro e la superficie
combustibile posta direttamente sotto il
piano di cottura è necessario uno spazio
minimo di 152 mm.
Per le dimensioni dettagliate della
morsettiera, consultare l’illustrazione
a pagina 58.
Le dimensioni potrebbero variare fino
± a 3 mm.
