457 mm mín.
914 mm
DEL SUELO A
LA ENCIMERA
762 mm mín.
ENCIMERA HASTA
LOS MATERIALES
INFLAMABLES
762 mm APERTURA DEL HORNO
114 mm
254 mm
89 mm E
CONSULTAR CORTE DE
LA ENCIMERA A CONT.
51 mm HASTA
LOS MATERIALES
INFLAMABLES *
51 mm HASTA
LOS MATERIALES
INFLAMABLES *
51
mm*
ARMARIO
LATERAL
330 mm
máx.
721 mm
ANCHO DE CORTE
CORTE DE LA ENCIMERA
PARTE DELANTERA
489 mm
FONDO
DE CORTE
64 mm mín.
*Espacio de separación mínimo desde el corte de la superficie de cocción hasta los materiales inflamables hasta un máximo de 457 mm
sobre la encimera.
NOTA: la ubicación de la toma eléctrica solo se aplica a una instalación con horno empotrable.
Medidas totales
533 mm
PROFUNDIDAD
TOTAL
762 mm
ANCHURA TOTAL
CAJA PARA TERMINAL
64 mm 96 mm

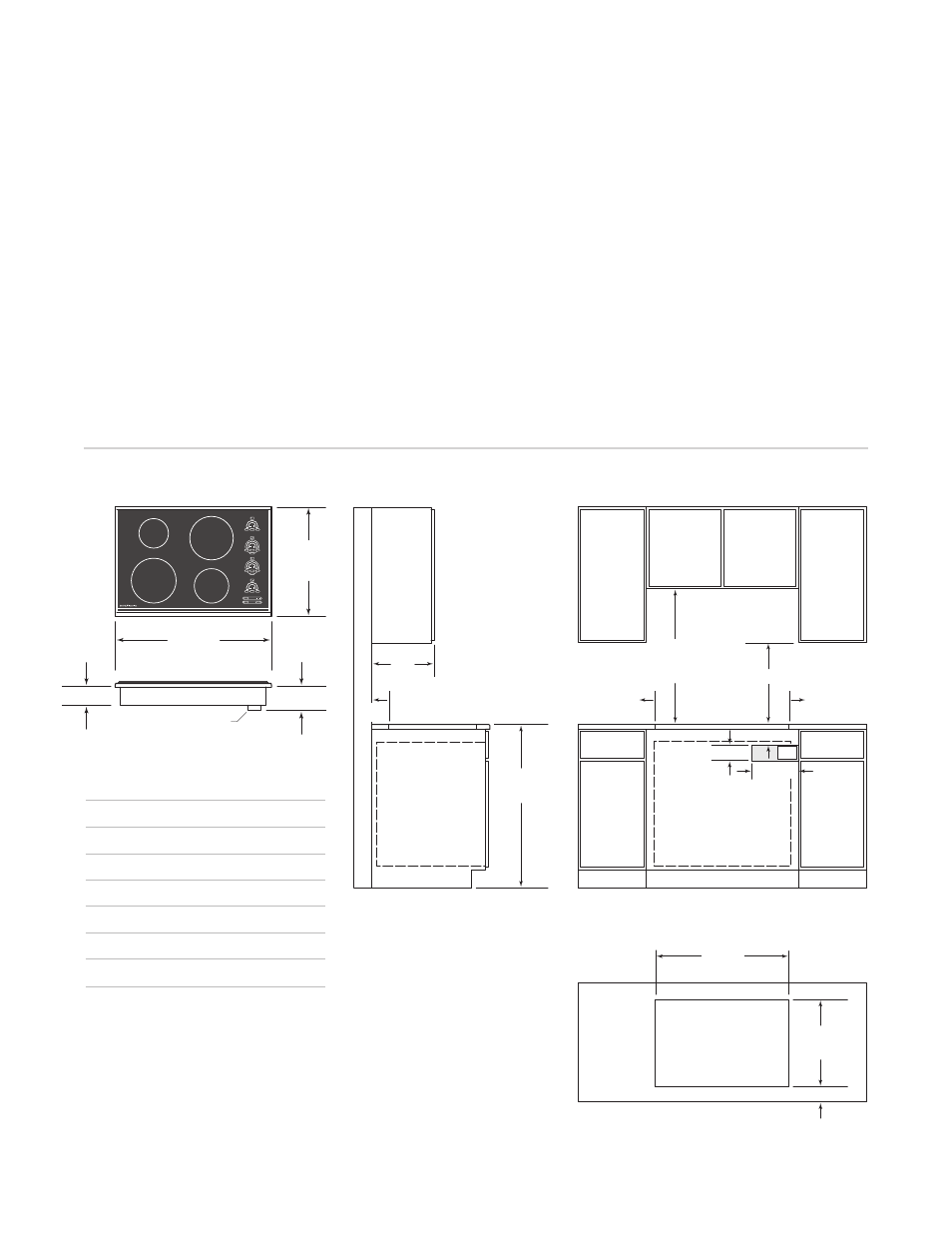

M O D E LO I C B C T 3 0 I / S C O N M A R C O
Las siguientes ilustraciones proporcionan las
especificaciones de instalación del modelo
ICBCT30I/S.
Para que la instalación le resulte más sencilla,
cuando instale el modelo ICBCT30I/S le
recomendamos que utilice armarios de 838 mm.
Debajo del modelo ICBCT30I/S se puede instalar
un horno sencillo de Wolf integrado de 762 mm
o 914 mm. Para realizar esta instalación, a menos
que utilice armarios con una profundidad mayor
a 610 mm, se recomienda colocar la alimentación
eléctrica en el armario de la base a la derecha
del horno.
Consulte las instrucciones de instalación que
se proporcionan con el horno integrable para
obtener más información.
Si instala el modelo ICBCT30I/S encima de los
armarios, la colocación de la toma eléctrica no
es importante. El aparato se instalará de tal
forma que se pueda desconectar de la red
después de su instalación.
M O D E L O I C B C T 3 0 I / S
Anchura total 762 mm
Altura total 64 mm
Profundidad total 533 mm
Fondo mínimo del armario 578 mm
Espacio de altura mínimo* 96 mm
Ancho del corte 721 mm
Profundidad del corte 489 mm
E S P E C I F I C A C I O N E S D E L A I N S TA L A C I Ó N – M O D E L O I C B C T 3 0 I / S
*Es necesario dejar un espacio mínimo de
altura de 152 mm entre la encimera y
cualquier superficie combustible que se
encuentre justo encima de la placa.
Si desea obtener las medidas detalladas
del bloque de terminales, consulte la
ilustración en la página 24.
Las medidas pueden variar ± 3 mm.
I N S T R U C C I O N E S D E I N S TA L A C I Ó N
