457 mm min.
914 mm
DU SOL AU
PLAN DE
TRAVAIL
762 mm min.
DU PLAN DE
TRAVAIL AUX
MATÉRIAUX
COMBUSTIBLES
762 mm OUVERTURE DU FOUR
114 mm
254 mm
89 mm E
VOIR LA DÉCOUPE
DU PLAN DE
TRAVAIL CI-DESSOUS
721 mm
LARGEUR DE LA DÉCOUPE
DÉCOUPE DU PLAN DE TRAVAIL RENFONCEMENT POUR UNE
INSTALLATION À FLEUR UNIQUEMENT
AVANT
492 mm
PROFONDEUR
DE LA DÉCOUPE
62 mm min.
537 mm
RENFONCEMENT
POUR UNE
INSTALLATION
À FLEUR
UNIQUEMENT
40 mm
51 mm AUX
MATÉRIAUX
COMBUSTIBLES *
51 mm AUX
MATÉRIAUX
COMBUSTIBLES *
51
mm*
ÉLÉMENT
DE CUISINE
LATÉRAL
330 mm
max.
*Dégagement minimum de la découpe de la plaque de cuisson aux matériaux combustibles : jusqu’à 457 mm au-dessus du plan de travail.
REMARQUE : L'emplacement de l'alimentation en électricité ne s'applique qu'aux installations avec four encastré.
8 mm
22
mm max.
PROFIL DU
PLAN DE TRAVAIL
33 mm
RADIUS
11 mm RAYON
765 mm
RENFONCEMENT POUR UNE
INSTALLATION À FLEUR UNIQUEMENT
533 mm
PROFONDEUR
HORS TOUT
762 mm
LARGEUR HORS TOUT
98 mm 76 mm
BOÎTE DE BORNES
46
P L A Q U E S D E C U I S S O N I N D U C T I O N W O L F
Dimensions hors tout
M O D È L E I C B C T 3 0 I U A F F L E U R A N T

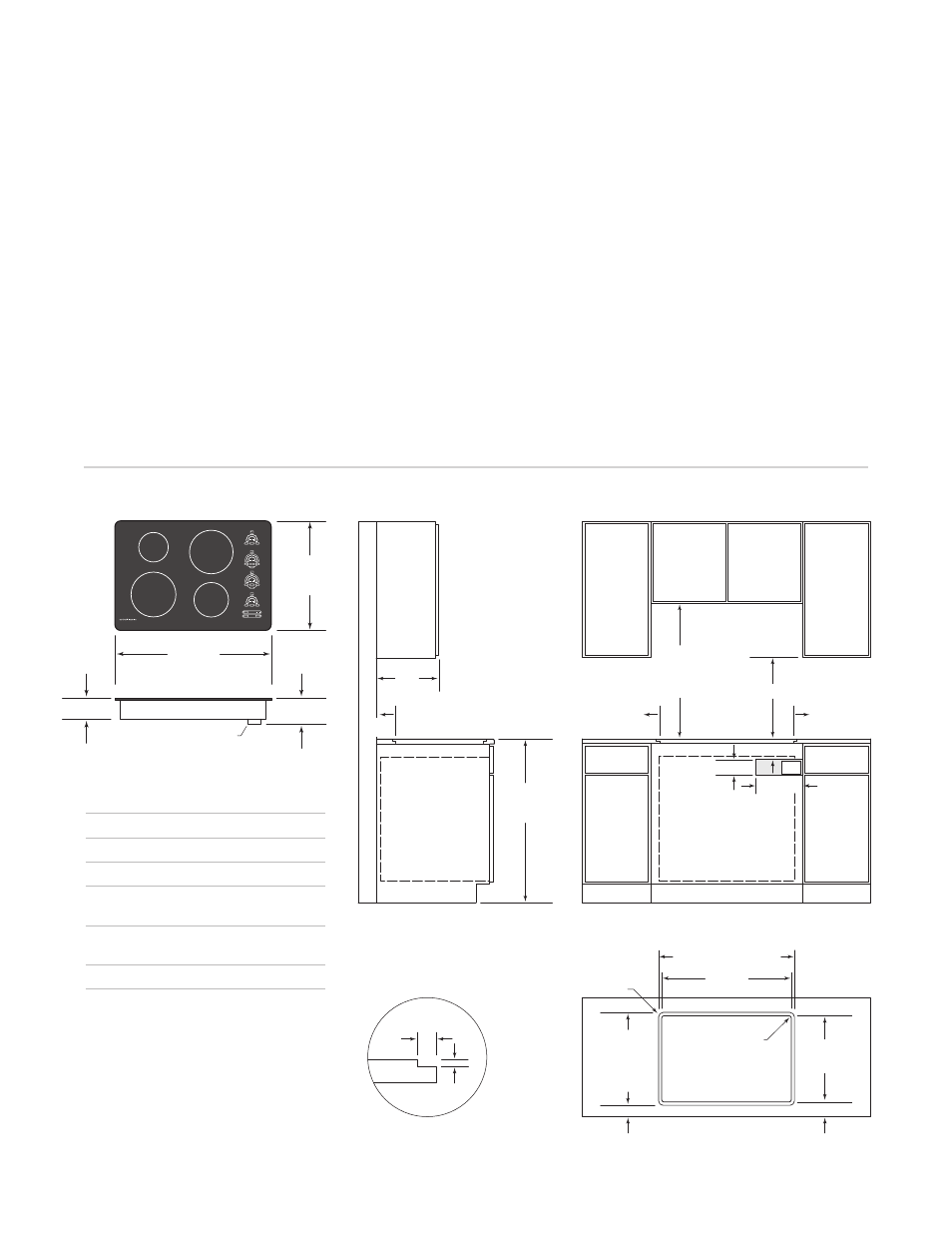

Les illustrations ci-après fournissent les
spécifications d’installation pour le modèle
ICBCT30IU.
Pour faciliter l’installation du modèle ICBCT30IU,
nous vous recommandons d’utiliser des éléments
de cuisine d’une largeur de 838 mm.
Vous pouvez installer un four encastrable simple
Wolf de 762 mm sous le modèle ICBCT30IU. Dans
ce cas, sauf si vous utilisez des éléments de
cuisine d’une profondeur supérieure à 610 mm, il
est recommandé de placer l’alimentation en élec-
tricité dans l’élément de cuisine inférieur, à droite
du four. Reportez-vous aux instructions d’installa-
tion fournies avec le four encastrable pour obtenir
des spécifications supplémentaires.
Si le modèle ICBCT30IU est installé au-dessus
des éléments de cuisine, l’emplacement de l’ali-
mentation électrique n’est pas important. L’ap-
pareil doit être installé de façon à pouvoir
débrancher l’appareil de l’alimentation principale
une fois installé.
Pour connaître les options d’installation
disponibles pour le modèle ICBCT30IU, reportez-
vous à la section Installation des modèles affleu-
rants pages 48 et 49.
REMARQUE IMPORTANTE : Pour un ajustement
parfait des appareils encastrés, il est recom-
mandé de mesurer la vitre de la plaque de
cuisson avant d’effectuer la découpe dans le plan
de travail. Vous pourriez constater des différences
mineures entre le gabarit et la plaque de cuisson.
M O D È L E I C B C T 3 0 I U
Largeur hors tout 762 mm
Hauteur hors tout 76 mm
Profondeur hors tout 533 mm
Profondeur minimale
de l’élément de cuisine
578 mm
Dégagement minimum
en hauteur*
98 mm
Largeur de la découpe 721 mm
Profondeur de la découpe 492 mm
S P É C I F I C AT I O N S D ’ I N S TA L L AT I O N – M O D È L E I C B C T 3 0 I U
*Un dégagement de 165 mm minimum
est requis entre le plan de travail et toute
surface combustible se trouvant directement
au-dessous de la plaque de cuisson.
Pour de plus amples renseignements sur
les dimensions du bloc de branchement,
reportez-vous à la page 41.
Les dimensions peuvent varier de ± 3 mm.
